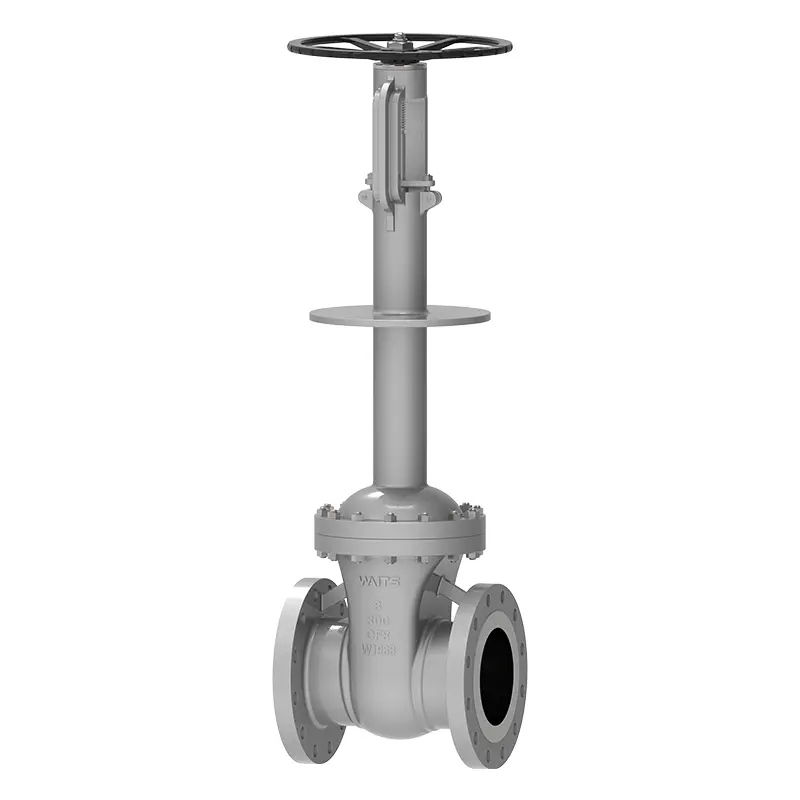

Kryogeeninen porttiventtiili

Waits is a large valve integration supplier, cryogenic gate valve is one of our products. We have our own production base, and the global headquarters is located in Wenzhou, China. The production materials of the products are carefully selected and can provide competitive prices. They have been well used in Saudi Arabia, the United Arab Emirates, Kuwait, and the northern region, and can cope with complex working conditions.

Lähetä kysely

Tuotteen Kuvaus

Kryogeeninen luistiventtiili toimii yleensä alle -40 °C:n lämpötilassa ja sitä käytetään pääasiassa eteenissä, nesteytetyn maakaasun laitoksissa, maakaasun nestekaasussa, nesteytetyn maakaasun varastosäiliöissä, vastaanottotukikohdissa ja satelliittiasemissa, ilmanerotuslaitteissa, petrokemian jäännöskaasun erotuslaitteissa, nestemäinen happi, nestemäinen vety, nestemäinen typpi, nestemäinen argon, hiilidioksidin kryogeeniset varastosäiliöt ja säiliöautot, painevaihteluadsorptiohapen tuotantolaitteet, jne.

Toteutusstandardit

Suunnittelustandardit	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Flange standards	ASME B16.10, ASME B16.25, ASME B16.5
Connection methods	RF, RTJ, BW
Testaus ja hyväksyntä	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Rakenteellinen pituus	ASME B16.10,
Paine- ja lämpötilaluokitukset	ASME B16.34,
Palonkestävä testi	API607, API6FA
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosionestorakenne	NACE MR 0103, NACE MR 0175

Sovellus

Koko	NPS 2″ ~ NPS 24″ DN50 ~ DN600
Painealue	CL150 ~ CL1500 PN10 ~ PN250
Temperature range	； -196°C ~ +150
Application range	Käytetään pääasiassa eteenissä, nesteytetyn maakaasun laitteissa, maakaasun nestekaasussa, nesteytetyn maakaasun varastosäiliöissä, vastaanottotukikohdissa ja satelliittiasemissa, ilmanerotuslaitteissa, petrokemian loppukaasun erotuslaitteissa, nestemäisessä hapessa, nestemäisessä vedyssä, nestemäisessä typessä, nestemäisessä argonissa
Ajotila	Turbine, pneumatic, electric
Venttiilin runko / venttiilin kansi	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Venttiililevy/venttiilin istukka	F316/F304+HF
Venttiilin varsi	F6A F304 F316 F51 F53 Monel K500
Venttiilivarren mutteri	Kupariseos
Pakkaus	Joustava grafiitti, grafiittiasbestitiiviste, polytetrafluorieteeni...

Suorituskykyominaisuudet

1. Kaikki väliaineen kanssa kosketuksissa olevat kryogeeniset luistiventtiilin osat käsitellään tiukasti kryogeenisesti eritelmien vaatimusten mukaisesti ennen viimeistelyä sen varmistamiseksi, että osat kestävät täysin lämpötilan muutosten aiheuttaman laajenemisen ja supistumisen, ja venttiilin istukan rakenne ei muutu pysyvästi lämpötilan muutosten vuoksi;
2. Otetaan käyttöön pitkäkaulainen venttiilin kansirakenne, joka voi suojata tiivistepesää;
3. Lämpötilan muutokset eivät vaikuta portin rakenteeseen, ja se voi säilyttää vakauden ja tiiviyden. Erityisesti elastiset portit ja avoimet portit ovat käytössä;
4. The upper sealing seat is a cobalt-chromium-tungsten carbide cladding structure to avoid the stainless steel materials from biting each other;
5. Venttiilin istukan ja portin tiivistepinnan rakenne: koboltti-kromi-volframikarbidipäällyste;
6. Paineenalennusreiän rakenne voi estää epänormaalin paineen nousun keskiontelossa. Paineenalennusreiän sijainti riippuu venttiilin rakenteesta. Se voidaan asettaa venttiilin istukkaan tai porttilevyyn ja liittää venttiilin sisääntulopäähän;
7. The valve stem surface is nitrided and hardened to prevent surface scratches during the opening and closing of the valve from affecting the sealing performance;
8. Räätälöity valinta: Tiiviste voidaan valita vähävuodiseksi tiivisteeksi käyttäjän vaatimusten mukaan sen varmistamiseksi, että venttiilitiivisteen vuoto täyttää ympäristönsuojeluvaatimukset. Hitsatut holkit voidaan toimittaa käyttäjän vaatimusten mukaan. Eristyslevyt (tippulevyt) voidaan toimittaa käyttäjän vaatimusten mukaan.

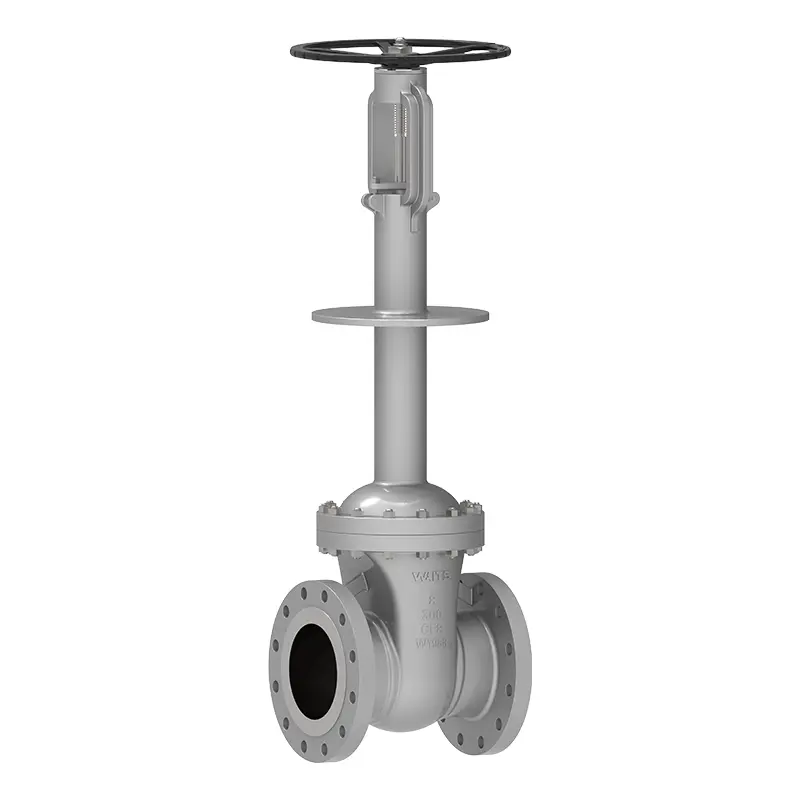

Cryogenic Gate Valve
