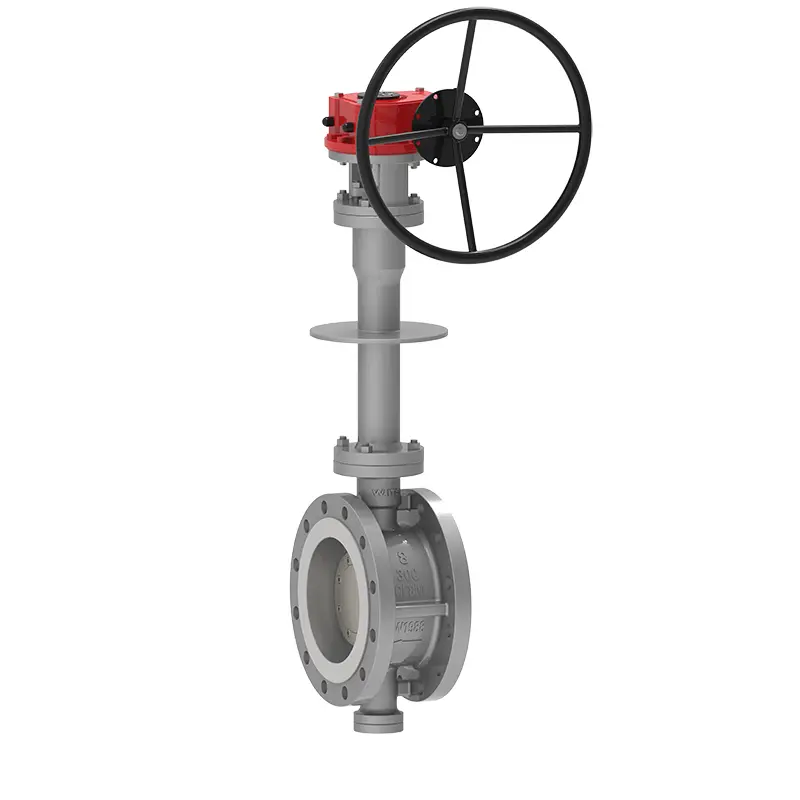

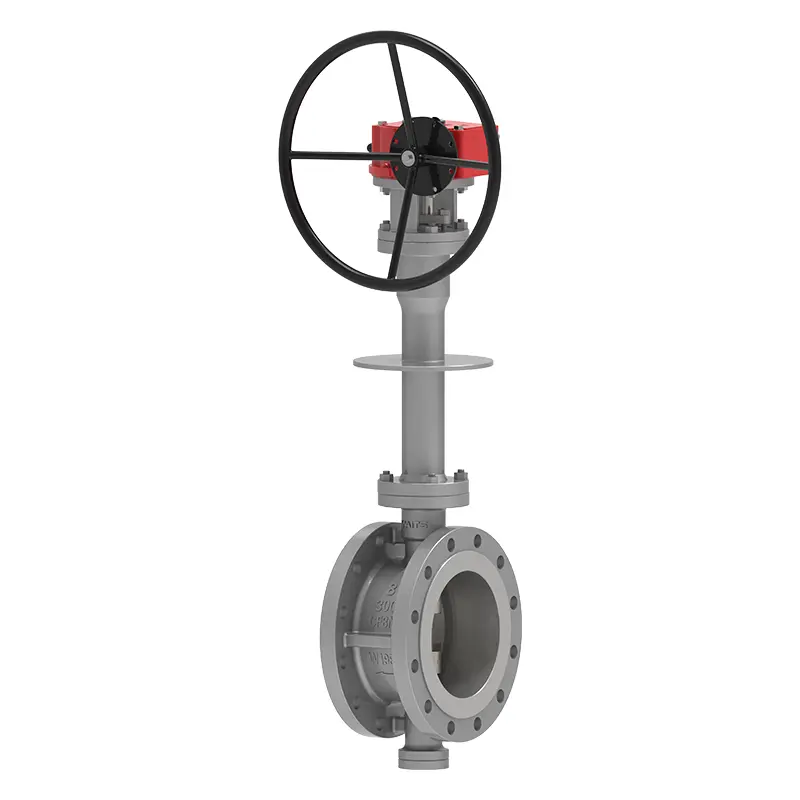

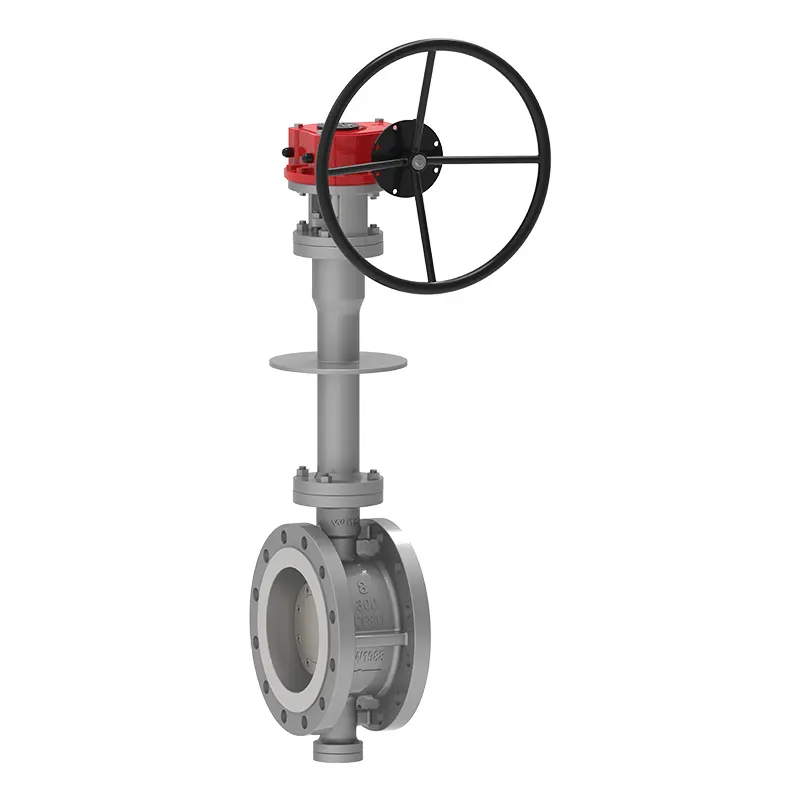

Kryogeeninen sivun sisäänpääsyperhontaventtiili

Kryogeeninen sivun sisäänpääsyperhontaventtiili on pitkäaikainen, energiaa säästävä perhonen venttiili, joka on äskettäin kehittänyt Waits. Se koostuu venttiilin rungosta, perhonen levyistä, tiivistysrenkaasta, voimansiirtomekanismista ja muista pääkomponenteista. Sen rakenne omaksuu kaksiulotteisen tai kolmiulotteisen eksentrisen periaatteen suunnittelun ja soveltaa uutta tekniikkaa, joka on yhteensopiva elastisen tiivisteen tai kovan ja pehmeän monitasoisen tiivisteen kanssa, mikä vähentää vääntömomenttia, kun perhonen venttiili on toiminnassa, säästää enemmän vaivaa ja energiaa. Tällainen suunnittelu ja prosessien valinta voi myös varmistaa perhonen venttiilin yleisen korroosionkestävyyden, korkean lämpötilan kestävyyden ja kulutuskestävyyden.

Toteutusstandardit

Soveltaminen

Suorituskykyominaisuudet

1. Kryogeeninen sivusuuntainen perhonen venttiili omaksuu kaksinkertaisen viisteen ja pienen epäkeskeisyyden suunnittelun: vääntömomentti saavuttaa johtavan kotimaisen tason (40% ~ 60% ikäisistä), ja vastaavat sähkö- ja pneumaattiset hinnat ovat erittäin edullisia;
2. Venttiilin istuin- ja tiivistysrengas voidaan vaihtaa verkossa huoltolokeron suunnittelulla: Venttiilin istuin ja tiivistysrengas erotetaan, ja venttiilissä on tarkastusportti helpon ylläpidon ja vaihdon saavuttamiseksi.
3. Venttiililevyn ja venttiilin varren ylä- ja alempi kaksoisnäppäimet voivat varmistaa, että se ei juuttua alhaisissa lämpötiloissa, ja samaan aikaan tapaa API 609: n lentävän vastaisen suunnittelun;
4. Venttiilin vääntömomentti on pieni: tiivistyspinta on lähellä nolla kulumista, mikä pidentää venttiilin käyttöikä;
5. Siinä on laaja sovellusvalikoima ja sitä voidaan käyttää ultra-matala-lämpötilalaitteisiin, kuten nesteymerenomaisuuteen, propeeniin ja etyleeniin;
6. Hyvä tiivistymisteho: vuoto normaalissa lämpötilassa on API598 ja vuoto matalassa lämpötilassa on 1/3 BS6364: stä. Täyttää BS6364: n positiiviset ja käänteiset tiivistysvaatimukset alhaisissa lämpötiloissa;
7. Venttiilin runko ja venttiilin istuin ovat erillisiä komponentteja: Venttiilin istuin ja tiivistysrengas voidaan valmistaa erilaisista materiaaleista työolojen täyttämiseksi;
8. Kolme epäkeskeisyyttä: Akselin keskilinja poikkeaa tiivistyspinnan keskilinjasta, akselin keskilinja poikkeaa hiukan putkilinjan keskilinjasta, ja venttiilin rungon tiivistyspinnan (vino kartio) keskilinja muodostaa kulman asennon putkilinjan keskilinjalla;
