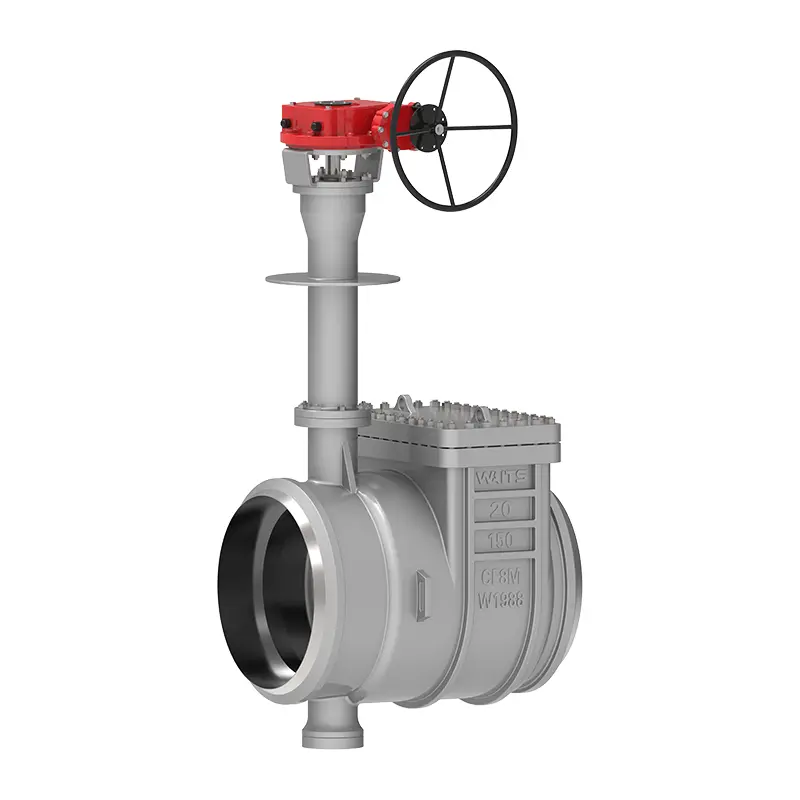

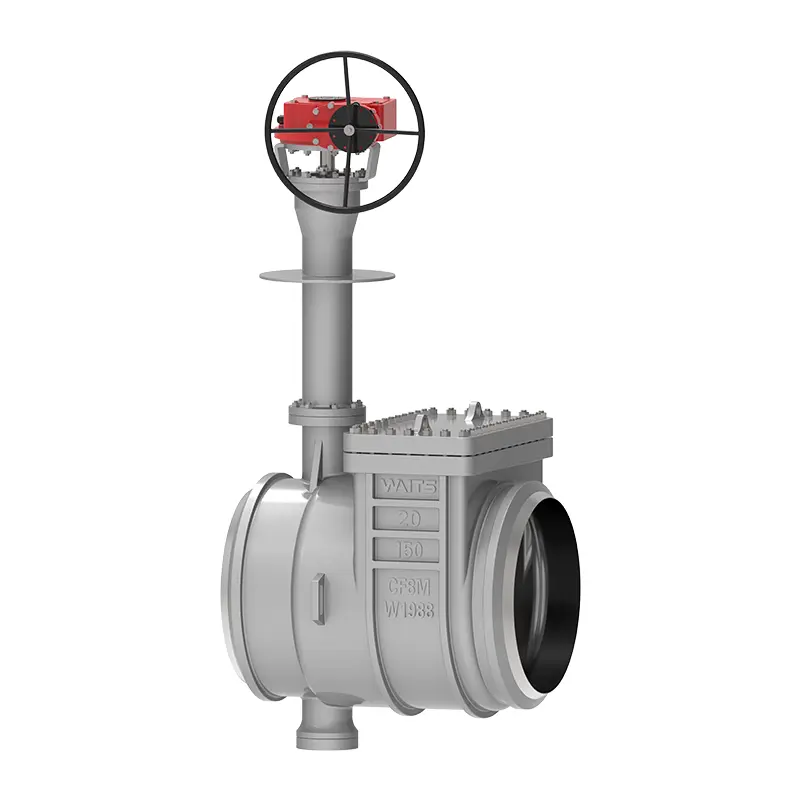

Kryogeeninen yläosa -perhonen venttiili

Kryogeenisen yläosaan Butterfly -venttiili, Waitsin ammatillisen tuotantopohjan tuottama venttiili, on vakaa tarjonta ja korkea suorituskyky, erityisesti erittäin matala lämpötilaympäristöihin. Tiedämme hyvin, että tuotteen laatu on tuotannon ja myynnin ydin, ja tarjoamme sinulle kattavan myynnin jälkeisen palvelun toivoen, että voit luoda pitkäaikaisen yhteistyösuhteen sinuun.

Lähetä kysely

Tuotteen Kuvaus

Kryogeeninen yläosa-perhonen venttiili on pitkäikäinen, energiaa säästävä perhonen venttiili. Esittelimme aktiivisesti uusia tekniikoita suunnittelun ja tuotannon aikana, ja alan ammattilaisten ryhmä seurasi ohjeita koko prosessin ajan.
Tämän perhonen venttiilin komponentit sisältävät pääasiassa venttiilin rungon, perhonen levyn, tiivistysrenkaan, voimansiirtomekanismin jne. Rakenteellinen suunnittelu omaksuu kaksiulotteisen tai kolmiulotteisen eksentrisen periaatteen, ja uutta joustavan tiivistymisen tai kovan ja pehmeän monitasoisen tiivistymisprosessia käytetään vääntömomentin vähentämiseen, mikä on enemmän työvoimaa säästävää ja energiaa säästävää.
Samanaikaisesti kryogeenisen yläosaan pääsyn perhosenttiilin kokonaiskorroosionkestävyys, korkea lämpötilankestävyys ja kulutuskestävyys ovat myös erinomaisia, mikä riittää selviytymään erilaisista monimutkaisista työoloista ilman usein huoltoa tai korvaamista.

Toteutusstandardit

Suunnittelija	API 609, BS 6364
Laippa -standardi	ASME B16.25 (BW)
Tulipalo	Palo 6fa
Lopetusyhteys	Kaksinkertainen laippa, BW, kiekko, lug, jne.
Tarkastus	API 598 & BS 6364
Matalan lämpötilan testin hyväksyminen	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Kasvotusten	API 609, ASME B16.10 ja 558
Paine- ja lämpötilatasot	ASME B16.34
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0103, NACE MR 0175

Soveltaminen

Koko	3 "-52", DN80-DN1300
Painekunta	Luokka 150-900, PN16-PN160
Käyttölämpötila	-196 ° C ~ 150 ° C
Sovellusalue
Operaattori	Vaihde, sähköinen, pneumaattinen, paljain varsi jne.
Rungon materiaali	A351 CF3, CF8, CF3M, CF8M, ETC.
Venttiililevy	A351 CF3, CF8, CF3M, CF8M, ETC.
Venttiilin istuin	Ruostumattomasta teräksestä valmistettu + STL, ruostumattomasta teräksestä + grafiitti
Venttiilin varsi	XM-19, GR660 TY2/HT

Suorituskykyominaisuudet

1. Kryogeeninen yläosa -perhonen venttiili on suunniteltu kaksoisvierailun reunoilla ja pienellä epäkeskeisyydellä. Sen vääntömomentti saavuttaa johtavan tason (40% ~ 60% sen ikäisistä), ja vastaavat sähkö- ja pneumaattiset hinnat ovat erittäin edullisia;
2. Venttiilin istuin- ja tiivistysrengas on suunniteltu erillisiksi osiksi, ja venttiilissä on tarkastusportti helpon ylläpidon ja vaihdon saavuttamiseksi.
3. Venttiililevy ja venttiilin varsi on suunniteltu kaksoisnäppäimillä ylös ja alas, mikä ei juuttua mataliin lämpötiloihin ja jolla on API 609 lentävän vastainen muotoilu;
4. Tiivistyspinnalla on melkein nolla kuluminen ja pitkä käyttöikä;
5. Siinä on laaja valikoima sovelluksia, mukaan lukien ultra-alhaiset lämpötilalaitteet, kuten nesteytetyn maakaasun, propeenin ja eteenin;
6. Se vuotaa API598: n huoneenlämpötilassa ja 1/3 BS6364: stä alhaisissa lämpötiloissa. Se täyttää BS6364: n positiiviset ja käänteiset tiivistysvaatimukset alhaisissa lämpötiloissa;
7. Venttiilin runko ja venttiilin istuin ovat erillisiä komponentteja, ja venttiilin istuin ja tiivistysrengas voidaan valmistaa erilaisista materiaaleista;
8. Kolme epäkeskeisyyttä: Akselin keskilinja poikkeaa tiivistyspinnan keskilinjalta, akselin keskilinja poikkeaa hiukan putkilinjan keskilinjasta ja venttiilin rungon tiivistimen (vino kartio) keskilinja muodostaa kulma -asennon putkilinjan keskilinjalla;

Cryogenic Top Entry Butterfly Valve
