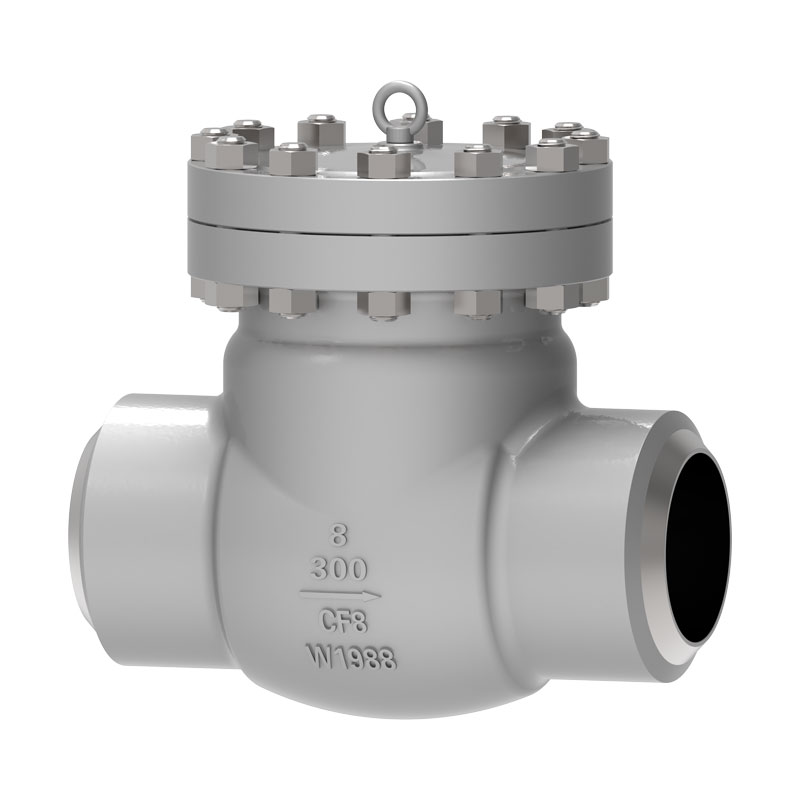

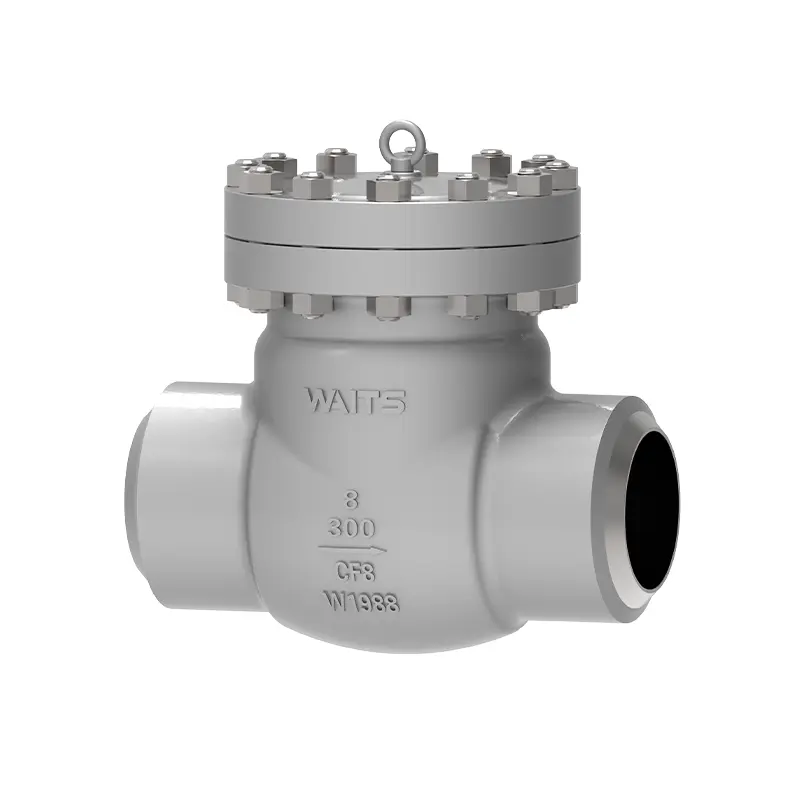

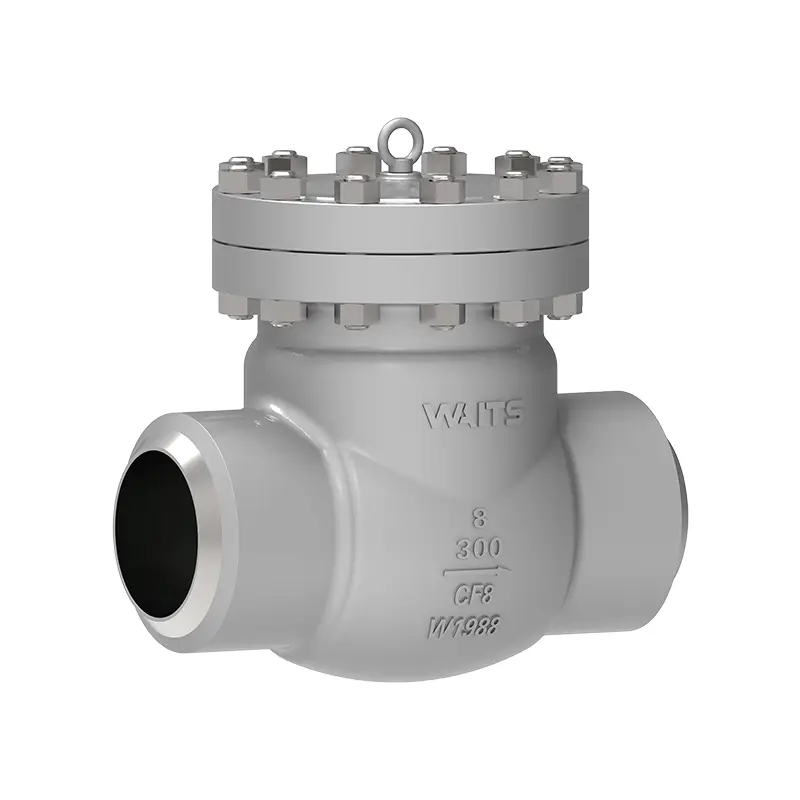

Kryogeeninen kääntöventtiili

Kryogeeninen kääntöventtiili on Waits-venttiilin valmistama korkealaatuinen tuote, ja voimme tarjota sinulle kilpailukykyisen hinnan, korkean kustannustehokkuuden. Tätä tuotetta on käytetty hyvin Saudi -Arabiassa, Yhdistyneissä arabiemiirikunnissa, Kuwaitissa ja pohjoisessa alueella. Toivomme luomaan pitkäaikaisia yhteistyösuhteita useampaan asiakkaaseen ja luomaan win-win-tulevaisuuden.

Lähetä kysely

Tuotteen Kuvaus

Kryogeenistä kääntöventtiiliä käytetään kryogeenisen nesteen varastointi- ja kuljetuslaitteiden hallintajärjestelmässä kryogeenisten väliaineiden takavirran estämiseksi. Sillä on joustavan kytkentä ja luotettavan tiivistyksen ominaisuudet.
Kun väliaine virtaa määritettyyn suuntaan, venttiililevy avataan väliaineen voimalla; Kun väliaine virtaa taaksepäin venttiililevyn ja väliaineen reaktiovoiman vuoksi venttiililevy ja venttiilin istuimen tiivistyspinta ovat tiukasti kiinni, mikä saavuttaa tarkoituksen estää väliaineen takavirta.
Sovellettavat väliaineet: metaani, nesteytetty maakaasu, hekseeni, hiilidioksidi, nestemäinen ammoniakki, nestemäinen happi, nestemäinen typpi, nestemäinen vety ja muut kryogeeniset väliaineet.

Toteutusstandardit

Suunnittelustandardit	BS1868, API602, ASME16.34
Laippastandardit	ASME B16.10, ASME B16.25, ASME B16.5
Yhteysmenetelmät	RF, RTJ, BW
Testaus ja hyväksyminen	API598, API6D,
Rakennepituus	ASME B16.10,
Paine- ja lämpötilarvostelut	ASME B16.34 、
Palonkestävä testi	API607, API6FA
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0103, NACE MR 0175

Soveltaminen

Koko	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Painealue	CL150 ~ CL500 PN10 ~ PN250
Lämpötila -alue	； -196 ° C ~ +150 ° C
Sovellusalue	Käytetään pääasiassa eteenissä, nesteytetyissä maakaasulaitteissa, maakaasun LPG: ssä, LNG -varastosäiliöissä, vastaanottavissa emäksissä ja satelliittiasemissa, ilmanpoistolaitteissa, petrokemian hännän kaasuerottelulaitteissa, nestemäisessä hapessa, nestemäisessä vedyssä, nestemäisessä typessä, nestemäisessä argonissa, nestemäisessä argonissa,
Käyttötila
Venttiilin runko/venttiilin kansi	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Venttiililevy/venttiilin istuin	F316/F304+HF
Venttiilin varsi	F6A F304 F316 F51 F53 Monel K500
Venttiilin varren mutteri	Kupariseos
Pakkaus	Joustava grafiitti, grafiitti -asbestipakkaus, polytetrafluorietyleeni ...

Suorituskykyominaisuudet

1. Pieni nestevastus.
2. Kryogeeninen kääntöventtiili voidaan asentaa vaakasuoraan tai pystysuunnassa.
3. Osien matalan lämpötilan nesteen typen esikäsittely.
4. Venttiilin kansi hyväksyy pulttiventtiilin kannen, hitsausventtiilin kannen ja painetta itsevarmentavan venttiilin kannen.
