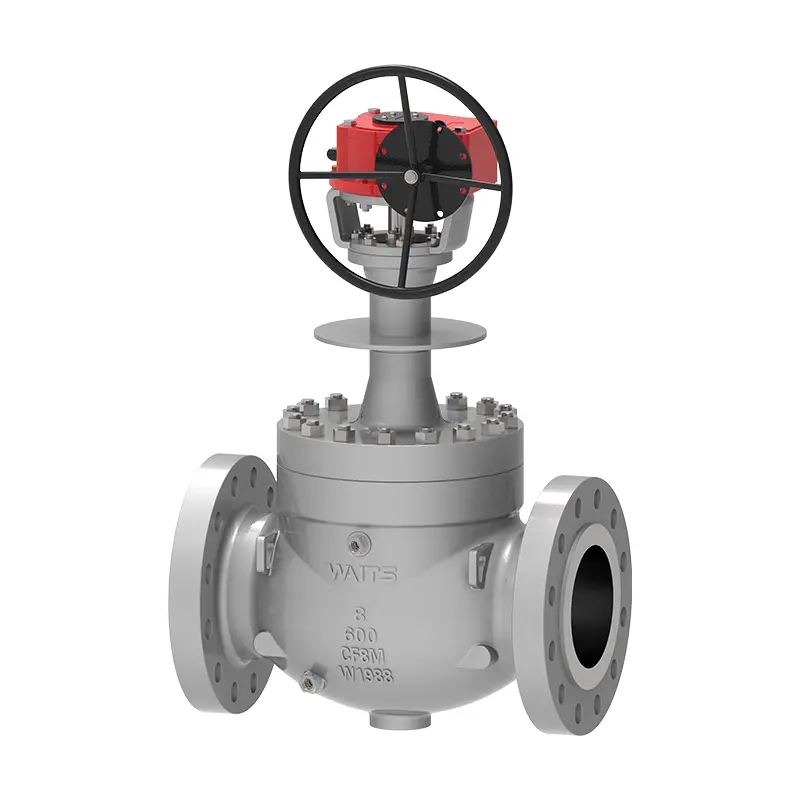

Kryogeeninen palloventtiili

Waitsilla on 30 vuoden kokemus kryogeenisten palloventtiilien tuotannosta ja valmistuksesta. Perustuimme alun perin Yhdysvaltoihin vuonna 1994 ja tulimme Kiinaan vuonna 2008, ja tuotantomme sijaitsevat Tianjinissa ja Wenzhoussa. Kryogeeninen palloventtiili on yksi suosituimmista tuotteistamme, suunniteltu arktisiin lämpötiloihin ja kestää monimutkaisia työolosuhteita.

Lähetä kysely

Tuotteen Kuvaus

Kryogeeninen palloventtiili on suunniteltu erittäin alhaisiin lämpötiloihin liittyviin sovelluksiin, joita esiintyy usein nesteytettyä maakaasua (LNG), nestemäistä typpeä ja muita kryogeenisiä nesteitä käsittelevillä teollisuudenaloilla.
Tässä venttiilissä on pidennetty konepelti oikean eristyksen ja varren jäätymisen estämiseksi. Valmistettu kokonaan ruostumattomasta teräksestä ja muista kryogeenisistä materiaaleista, se varmistaa kestävyyden ja sujuvan toiminnan jopa -196°C:n lämpötiloissa.
Kryogeenisessä palloventtiilissä on myös tarkat kuristusominaisuudet ja tiivistysmekanismi, jotka ovat välttämättömiä hallinnan ja turvallisuuden ylläpitämiseksi vaativissa kryogeenisissa ympäristöissä. Waits vaatii laatua ensisijaisena prioriteettinaan ja tarjoaa samalla kilpailukykyisen hinnan.

Toteutusstandardit

Suunnittelustandardit	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Laippastandardit	ASME B16.10, ASME B16.25, ASME B16.5
Yhteysmenetelmät	RF, RTJ, BW
Testaus ja hyväksyminen	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Rakenteellinen pituus	ASME B16.10,
Paine- ja lämpötilaluokitukset	ASME B16.34,
Palonkestävä testi	API607, API6FA
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosionestorakenne	NACE MR 0103, NACE MR 0175

Sovellus

Koko	NPS 2″ ~ NPS 24″ DN50 ~ DN600
Painealue	CL150 ~ CL1500 PN10 ~ PN250
Lämpötila-alue	； -196°C ~ +150°C
Sovellusalue	Käytetään pääasiassa eteenissä, nesteytetyn maakaasun laitteissa, maakaasun nestekaasussa, nesteytetyn maakaasun varastosäiliöissä, vastaanottotukikohdissa ja satelliittiasemissa, ilmanerotuslaitteissa, petrokemian loppukaasun erotuslaitteissa, nestemäisessä hapessa, nestemäisessä vedyssä, nestemäisessä typessä, nestemäisessä argonissa
Ajotila	Turbiini, pneumaattinen, sähköinen
Venttiilin runko / venttiilin kansi	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Venttiililevy/venttiilin istukka	F316/F304+HF
Venttiilin varsi	F6A F304 F316 F51 F53 Monel K500
Venttiilivarren mutteri	Kupariseos
Pakkaus	Joustava grafiitti, grafiittiasbestitiiviste, polytetrafluorieteeni...

Suorituskykyominaisuudet

1. Väliaineen kanssa kosketuksissa olevat venttiiliosat käsitellään tiukasti kryogeenisesti spesifikaatioiden vaatimusten mukaisesti ennen viimeistelyä, ja ne kestävät lämpötilan muutosten aiheuttamaa laajenemista ja supistumista, eikä venttiilin istukan rakenne muutu pysyvästi lämpötilan muutokset;
2. Kryogeenisessä palloventtiilissä on pitkäkaulainen konepeltirakenne, joka voi suojata tiivistepesää;
3. Otetaan käyttöön porttirakenne, joka säilyttää luotettavan tiivistyksen lämpötilan muutoksista riippumatta;
4. Ylempi tiiviste on hitsattu koboltti-kromi-volframikarbidirakenteella;
5. Venttiilin istukka ja portin tiivistepinta on hitsattu koboltti-kromi-volframikarbidirakenteella;
6. Paineenalennusreiän rakennetta käytetään estämään epänormaali paineen nousu keskiontelossa, ja paineenalennusreiän sijainti riippuu venttiilin rakenteesta;
7. Venttiilin varren pinta on nitrattu ja karkaistu, jotta estetään pinnan naarmuja kryogeenisen palloventtiilin avaus- ja sulkemisprosessin aikana vaikuttamasta suorituskykyyn.
8. Tiiviste voidaan valita vähävuodiseksi tiivisteeksi käyttäjän vaatimusten mukaan, jotta varmistetaan, että venttiilitiivisteen vuoto täyttää ympäristönsuojeluvaatimukset. Lisäksi voimme toimittaa myös hitsausholkkeja käyttäjän tarpeiden mukaan.

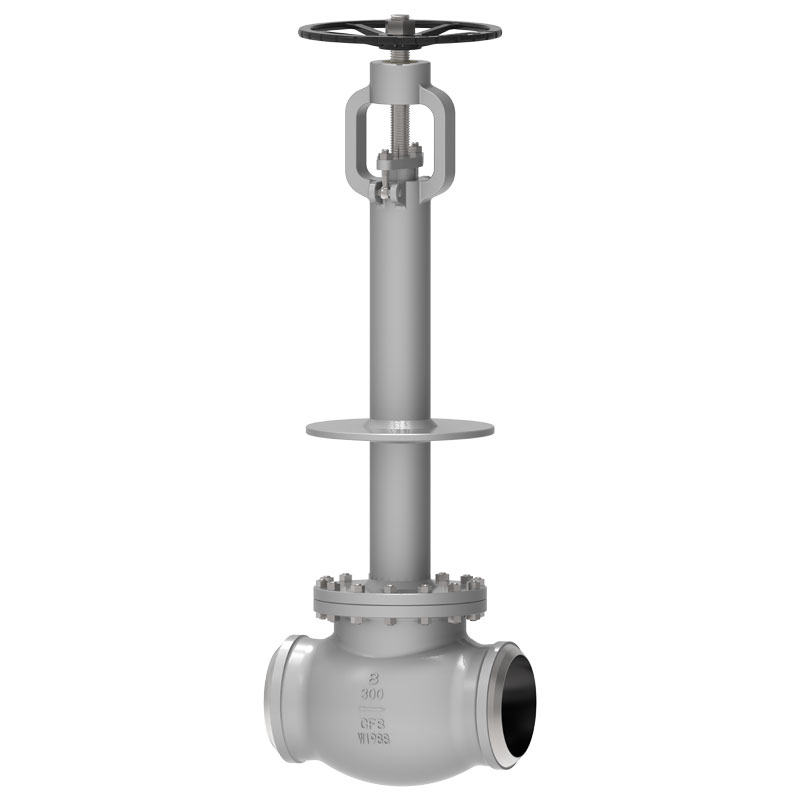

Cryogenic Globe Valve
