Tyhjennyspalloventtiili

Waits Valve, jolla on täydellinen tuotantolinja, voi tarjota sinulle nivelpalloventtiilituotteita. Meillä on rikas kokemus venttiilien suunnittelusta ja valmistuksesta, vaatimalla tuotteiden laatua ja niihin liittyviä palveluita, edullisia tuotehintoja ja oikea-aikaista toimitusta. Harkitsemme täysin erilaisia sovelluksia ja otamme käyttöön erilaisia valmistusstandardeja, kuten API6D / ISO17292 / BS5351 jne.

Lähetä kysely

Tuotteen Kuvaus

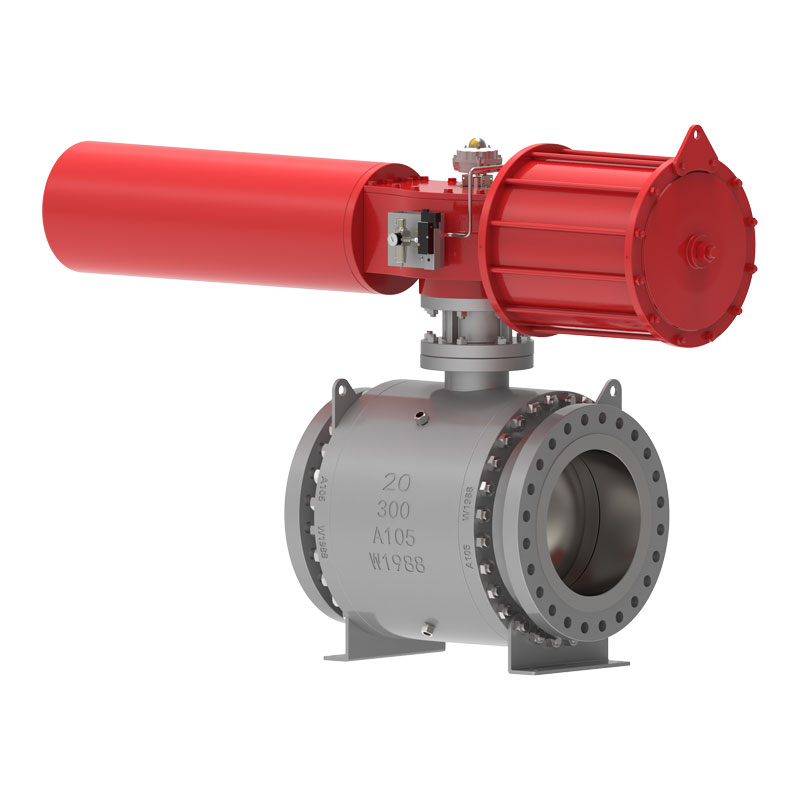

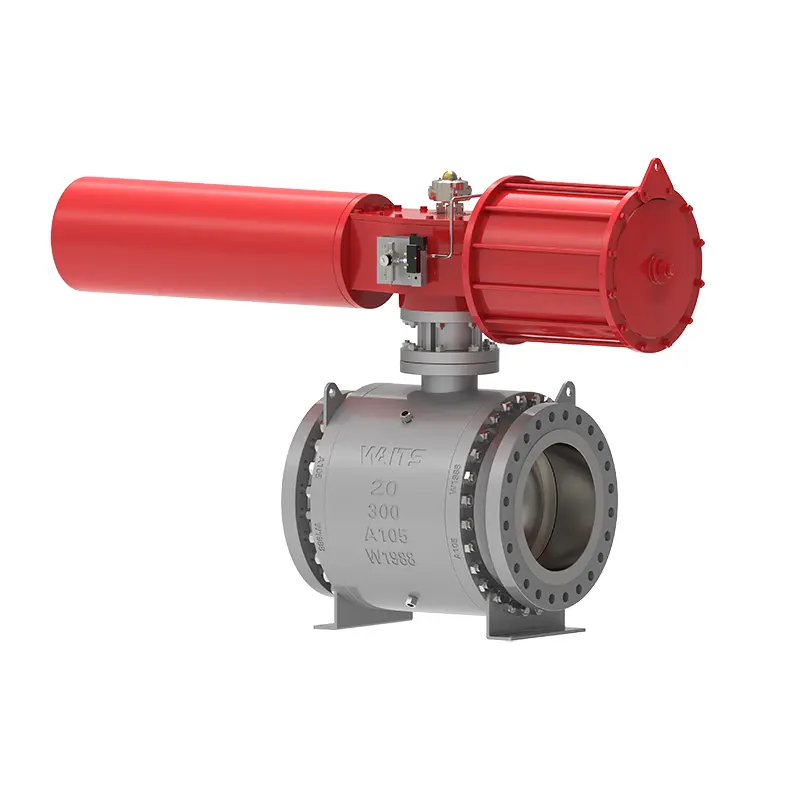

Trunnion palloventtiili on teräksinen palloventtiili, joka on suunniteltu ja valmistettu ottaen täysin huomioon suorituskyky ja käyttöikä. Venttiilin runko on taottu korkealaatuisista materiaaleista, pallo on asennettu ja keskilaippa ja kaula on pultattu. Venttiilin istukka ylä- ja alavirtaan ovat yksimäntäefektejä, DBB-toiminto. Samanaikaisesti venttiilin istukan ja pallon välistä tiivistettä varten on kolme rakennetta:

1. Perinteinen pehmeä tiivisterakenne;

2. Kolmiorengastiivisterakenne;

3. Kova tiivisterakenne.

Toteutusstandardit

Suunnittelustandardit	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Laippastandardit	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Yhteysmenetelmät	RF, RTJ, BW
Testaus ja hyväksyminen	API598, API 6D, BS12569;
Rakenteellinen pituus	ASME B16.10, BS 558, BS12982, ISO 5752;
Paine- ja lämpötilatasot	ASME B16.34,
Palontorjuntavaatimukset	API6FA API607
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosionestorakenne	NACE MR 0103, NACE MR 0175

Sovellus

Koko	NPS 1" ~ 60" DN25~DN1500
Painealue	Luokka 150 ~ 2500 PN10-PN420
Lämpötila-alue	； -196 ℃ ~ +260 ℃
Sovellusalue	Vesijohtovesi, jätevesi, rakentaminen, öljy, kemianteollisuus, ruoka, lääketiede, tekstiili, sähkö, laivanrakennus, metallurgia, energiajärjestelmä jne.
Ajotila	Turbiini, pneumaattinen, sähköinen
Venttiilin runko	Takoot: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Valukappaleet: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Pallo	Pallo: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Venttiilin istukan tukirengas	Istuimen tukirengas: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Venttiilin istukan sisäosa	PTFE, RPTFE, Nylon, Devlon, PEEK
Venttiilin varsi	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Suorituskykyominaisuudet

1. Venttiilin varsi on suunniteltu estämään venttiilin varren irtoaminen venttiilin rungosta väärän toiminnan vuoksi.
2. Tappipalloventtiilissä on palonkestävä ja antistaattinen laite.
3. Hätätiivistysrasvan ruiskutusaukot on suunniteltu venttiilin istukan tiivisteeseen ja venttiilivarren tiivisteeseen. Normaali tiivistys ei ole riippuvainen tiivistysrasvasta. Kun tiivistepinta on vaurioitunut ja aiheuttaa vuotoa, tiivisterasvaa voidaan ruiskuttaa hätäkorjausta varten. Jokainen rasvan ruiskutusaukko on varustettu rasvan ruiskutusventtiilillä ja upotetulla yksitieventtiilillä.
4. Tyhjennysventtiili on asennettu venttiilirungon alimpaan asentoon venttiilin ontelon ilmaamiseksi ja tyhjentämiseksi; venttiilirungon yläosaan on asennettu ilmausventtiili, joka tuulettaa ja puhdistaa venttiilin ontelon verkossa. Tyhjennysventtiili ja tuuletusventtiili voivat olla eristysventtiilejä tai erityisiä purkausliitoksia turvallisuuden, luotettavuuden ja käyttömukavuuden varmistamiseksi.
5. Se on varustettu liitäntälevyllä, joka sopii erilaisiin käyttölaitteisiin, mukaan lukien kahvat, kierukkavaihteet, sähköinen, pneumaattinen, kaasu-nestevivusto, sähköhydraulinen vivusto jne.
6. Hitsattujen päiden venttiili voi säätää venttiilin päätymateriaalia (siirtymäosaa) käyttäjän putkilinjan materiaalilaadun mukaan materiaalin lujuuden mukautuvuuden ja hitsattavuuden varmistamiseksi. Venttiileissä, joissa on holkit molemmissa päissä, holkkien pituus voi varmistaa, että paikan päällä tehtävät hitsaustoimenpiteet eivät vaikuta tiivistysmateriaaleihin.
7. Haudattu suunnittelu. Upotetuissa venttiileissä venttiilin karaa pidennetään projektin tarpeiden mukaan maanpäällisten toimintojen helpottamiseksi ja vastaavat rasvan ruiskutus-, jätevedenpoisto- ja tuuletuslaitteet pidennetään putkesta maahan. Haudatun ja nostetun venttiilin korkeuden määrää asiakas.
