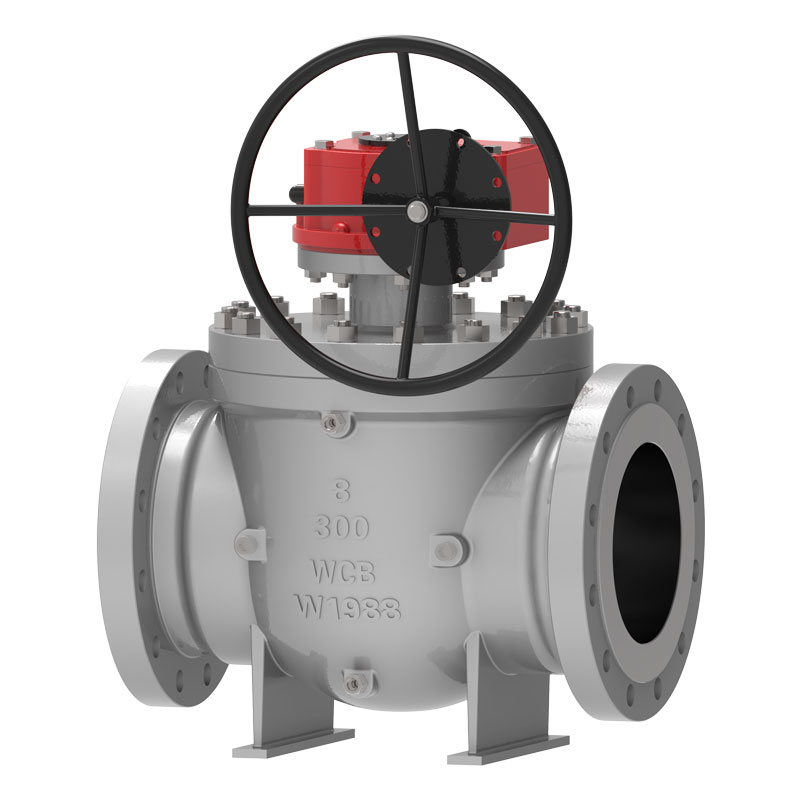

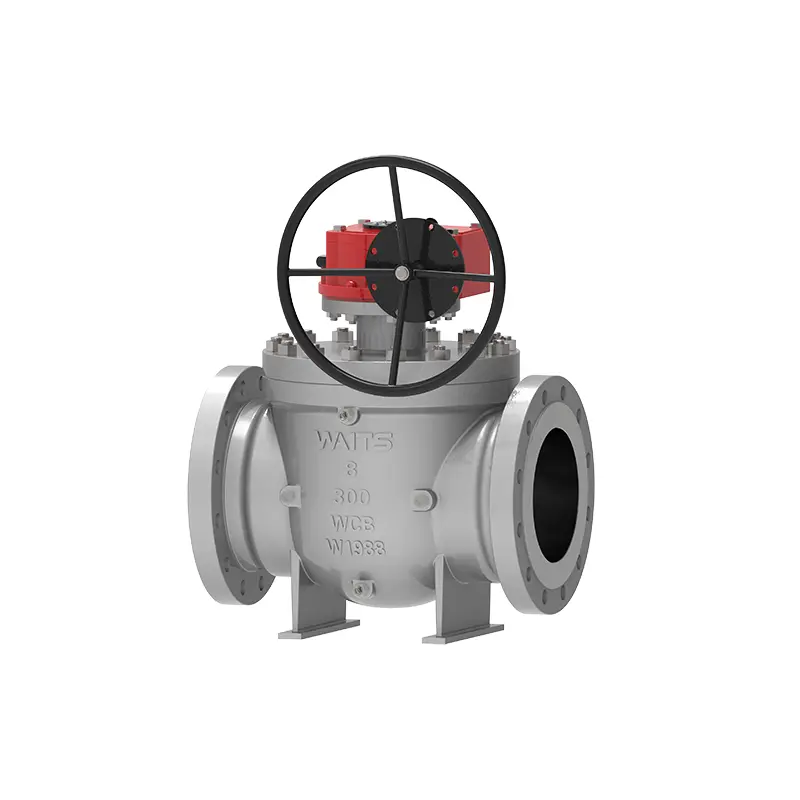

Ylempi sisääntulopalloventtiili

Waits on suuri venttiilivalmistaja ja -toimittaja. Sen täydellinen tuotantolinja voi tuottaa korkealaatuisia huippuluokan palloventtiilejä. Tämä palloventtiili on suunniteltu, valmistettu ja tarkastettu tiukasti API-standardien mukaisesti. Ajotapa voi tarjota asiakkaille paljon ratkaisuja. Meillä on useampi kuin yksi tuotantokanta ja toimituskapasiteettimme on erittäin luotettava, mitä uudet ja vanhat asiakkaat rakastavat syvästi.

Lähetä kysely

Tuotteen Kuvaus

Ylätulopalloventtiiliä käytetään pääasiassa putkistoissa ja teollisuusjärjestelmissä. Perinteisen täysreikäisen palloventtiilin pohjalta sen etuna on online-huolto ja pienempi vuoto. Toimintatapa voi olla manuaalinen, vaihdelaatikko, pneumaattinen, sähköinen, kaasu-nestevivusto, sähköhydraulinen kytkentä jne.

Toteutusstandardit

Suunnittelustandardit	API 608, API 6D, ASME B16.34
Laippastandardit	ASME B 16.5, ASME B16.47, ASME B16.25,
Yhteysmenetelmät	RF, RTJ, BW
Testaus ja hyväksyminen	API598, API 6D,
Rakenteellinen pituus	API 6D, ASME B16.10
Paine- ja lämpötilatasot	ASME B16.34,
Palontorjuntavaatimukset	API6FA API607
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosionestorakenne	NACE MR 0103, NACE MR 0175

Sovellus

Koko	NPS1-1/2″~ 60"DN40~DN1500
Painealue	Luokka 150 ~ 2500 PN10-PN420
Lämpötila-alue	； -60*C ~ +260°C
Sovellusalue	Öljy, kemianteollisuus, metallurgia, kevyt teollisuus, voimalaitokset, kaupunkirakentamisen vesihuolto, matalan lämpötilan työolosuhteet ja pitkän matkan putkistot, kuten öljy, kaasu ja maakaasu.
Ajotila	Turbiini, pneumaattinen, sähköinen
Venttiilin runko	Takoot: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Valukappaleet: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Pallo	Pallo: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Venttiilin istukan tukirengas	Istuimen tukirengas: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Venttiilin istukan sisäosa	PTFE, RPTFE, Nylon, Devlon, PEEK
Venttiilin varsi	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Suorituskykyominaisuudet

1. Suurin ero ylhäältä sisäänmenevän palloventtiilin ja tavallisen venttiilin välillä on, että sitä voidaan huoltaa verkossa ilman, että venttiiliä irrotetaan putkistosta, mikä vähentää ylläpitokustannuksia ja pidentää käyttöikää. Siinä on hitsattu päätyrakenne ja se asennetaan putkilinjaan, johon putkilinjan jännitys ei vaikuta, ja se varmistaa tiivistyksen luotettavuuden.
2. Venttiilin istukan tiiviste sisältää venttiilin istukan, venttiilin istukan renkaan ja muita komponentteja. Venttiilin istukan rengas voi kellua itsenäisesti aksiaalisessa asennossa. Esijännitysjousen avulla venttiilin istukka voidaan tiivistää nolla- ja matalapaineolosuhteissa. Tätä mallia käytetään saavuttamaan kyky sulkea venttiili käyttöpaineessa ja korkeassa paineessa. Venttiilin istukan renkaan ulkopuolelle laitamme O-renkaat ja elastiset renkaat varmistamaan tiivisteen venttiilin istukan ja venttiilin rungon välillä. Kun paisutetun grafiitin käyttöpaikalla syttyy tulipalo, tiivistyskyky voidaan myös säilyttää. 3. Kun venttiilin istukka ja venttiilivarren tiiviste vuotavat vaurion vuoksi, rasvan ruiskutusventtiilin ruiskuttama tiivisterasva voi saavuttaa hätätiivistyksen vaikutuksen. Kun venttiili on normaalissa toimintakunnossa, rasvaa voidaan ruiskuttaa rasvan ruiskutusventtiilin kautta venttiilin varren ja pallon pinnan voitelemiseksi, jolloin avaamisesta ja sulkemisesta tulee joustavampi.
4. Maan alle asennetuissa venttiileissä venttiilin venttiilin karaa voidaan pidentää tarpeen mukaan ja kokoa asiakkaan toiveiden mukaan. Kaikki viemäriputket, pakoputket ja hätärasvan ruiskutuslaitteet pidennetään vastaavasti ja muut vastaavat putket ovat lähellä venttiilin pidennettyä osaa. Viemäriventtiili, tuuletusventtiili ja rasvan ruiskutusventtiili on kytketty maahan asennusta varten, mikä helpottaa pääventtiilin säännöllistä huoltoa.
5. Ylempi ja alempi venttiilin varsi on suunniteltu antistaattisiksi API6D- ja ISO17292-standardien mukaisesti.
6. Kun yhden männän venttiilin istukkaa käytetään vastavirtaan ja kaksimäntäistä venttiilin istukkaa käytetään myötävirtaan, venttiilillä on kaksinkertainen estotoiminto ja se voi katkaista väliaineen ylä- ja alavirtaan samanaikaisesti. Kun venttiilionteloon jäänyt massa on epänormaalisti paineistettu lämpötilan nousun vuoksi, venttiilin istukka voi automaattisesti vapauttaa paineen (purkaus ylävirran puolelle).
7. Ylätulopalloventtiilin pallo on kiinteä ja pinta on hiottu, kiillotettu ja karkaistu. Pallon ja venttiilin varren väliin on asennettu liukulaakeri kitkan ja vääntömomentin vähentämiseksi.
8. Venttiilin ja toimilaitteen välinen liitäntälaippa on ISO 5211 -standardin mukainen, mikä on helpompi sovittaa ja vaihtaa.

Top Entry Ball Valve
