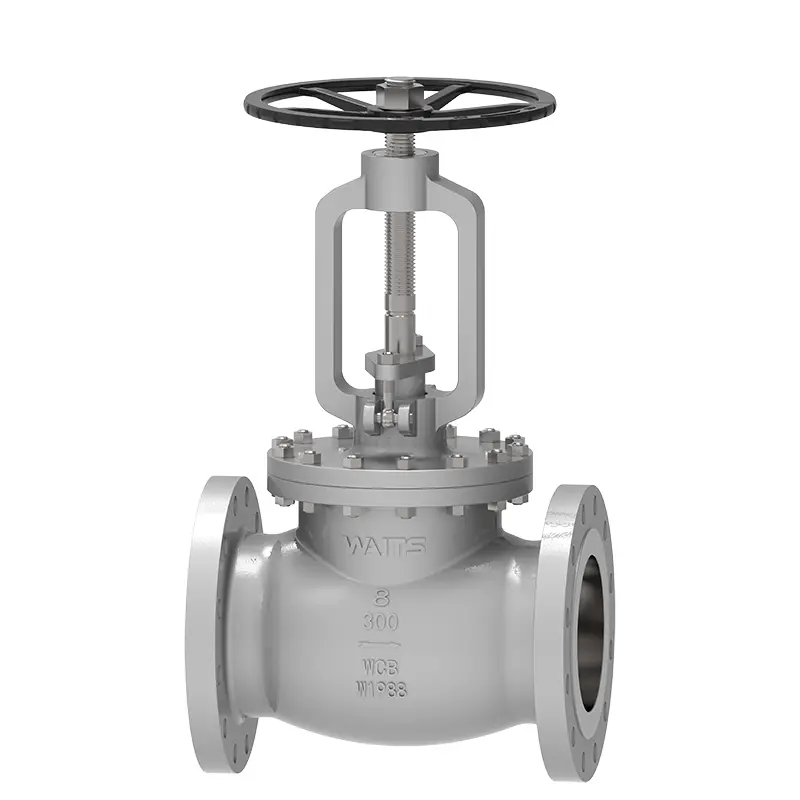

Valettu teräspalloventtiili

Waits 'Cast Steel Globe -venttiili on suotuisa, erinomainen laatu ja korkeat kustannukset. Meidät perustettiin Yhdysvalloissa vuonna 1994 ja perustimme sivukonttorin Kiinaan vuonna 2008. Meillä on kaksi tuotantopohjaa Wenzhoussa ja Tianjinissa. Valettu teräsmaailmaventtiili voi hallita nesteitä tarkasti ja on korkealaatuinen valinta putkilinjan nesteen hallintaan. Sitä suosii syvästi kansainväliset markkinat, etenkin Euroopassa, Amerikassa, Lähi -idässä ja muilla alueilla.

Lähetä kysely

Tuotteen Kuvaus

Pultetut konepelliterällinen maapallon venttiili on pysäytysventtiili, jossa on ruuvattu runko ja kansi, ja tiiviste tai kahdeksankulmainen tiivistysrengas asennetaan keskelle tiivisteeksi. Eri asennusasentojen mukaan maapalloventtiili voidaan jakaa suoraviivaiseen maapalloventtiiliin (T-tyypin maapalloventtiili) ja suoran virtauksen maapalloventtiiliin (Y-tyypin maapalloventtiili). Koska venttiilin varrella on suhteellisen lyhyt aukko tai sulkemishalvaus ja sillä on erittäin luotettava raja-funktio, ja koska venttiilin istuimen aukon muutos on verrannollinen venttiililevyn iskuun, se on erittäin sopiva virtauksen säätelyyn. Sitä voidaan käyttää nesteputkistojen, kuten vesijohtoveden, jätevesien, rakenteen, ruoan, sähkön, lääketieteen, metallurgian, tekstiilien, energian jne. Leikkaamiseen, säätelyyn ja kuristamiseen, maapallon venttiiliin on yleensä kytketty putkilinjaan laipan liitännällä tai hitsausliitännällä. Valinnaiset käyttölaitteet ovat: käsipyörä, viistevaihde, sähköinen, pneumaattinen jne.

Toteutusstandardit

Suunnittelija	ASME B16.34, BS 1873, EN 558-1, GOST
Laippastandardit	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Lopetusyhteys	RF, RTJ, BW, jne.
Tarkastus	API 598, 3230, GOST
Kasvotusten	ASME B16.10, DIN 3202, EN 1092-1
Paine- ja lämpötilarvostelut	ASME B16.34
Palonkestävä testi	API607, API6FA
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0103, NACE MR 0175

Soveltaminen

Koko	2 "-24", DN50 DN600
Painekunta	Luokka 150-1500, PN10-PN260
Käyttölämpötila	-60 ° C ~ 450 ° C
Sovellusalue	Vesijohtovesi, jätevesi, rakennus, öljy, kemianteollisuus, ruoka, lääketiede, tekstiili, sähkö, laivanrakennus, metallurgia, energiajärjestelmä jne.
Operaattori	HW, vaihde, sähkö, pneumaattinen jne.
Rungon materiaali	Hiiliteräs, ruostumaton teräs, duplex ruostumattomasta teräksestä, seosteräästä, monelista, alpronssista jne.
Tiivistyspinta	Keho, vartalon verhous rautapohjainen seos, verhous kovapohjainen seos
Venttiilin varsi	F6A F304 F316 F51 F53 Monel K500
Venttiilin varren mutteri	Kupariseos
Pakkaus	Joustava grafiitti, grafiitti -asbestipakkaus, polytetrafluorietyleeni ...

Suorituskykyominaisuudet

1. Valettu teräsmaailmaventtiili luottaa venttiilin varren paineen venttiilin levyn tiivistyspinnan ja venttiilin istuimen tiivistimen pinnan sovittamiseksi tiiviisti väliaineen virtauksen estämiseksi. Se kuuluu F pakotettuun tiivistysventtiiliin.
2. Maapallon venttiilin väliainevirtaussuunta on "matala ja korkea" ja "korkea ja matala". Elatusaineen sallitaan virtaa vain yhteen suuntaan ja sillä on suuntaus asennuksen aikana.
3. Venttiilin rungon rakennemuodot ovat suora, suora virtaus ja oikea kulma.
4. Kun maapalloventtiili avataan, kun venttiililevyn avauskorkeus saavuttaa 25–30% pysäytysventtiilin nimellishalkaisijasta, virtausnopeus on saavuttanut maksimin, mikä osoittaa, että pysäytysventtiili on saavuttanut täysin avoimen asennon.
5. Venttiilirakenne on yksinkertaisempi kuin porttiventtiili, ja se on helpompaa valmistaa ja ylläpitää.
6. Tiivistyspinta ei ole helppo käyttää ja naarmuttaa, ja tiivistymisteho on hyvä. Venttiililevyn ja venttiilin rungon tiivistyspinnan välillä ei ole suhteellista liukumista avautumisen ja sulkemisen aikana, joten kuluminen ja naarmu eivät ole vakavia, tiivistyssuorituskyky on hyvä ja käyttöikä on pitkä.
7. Kun avautuvat ja sulkeutuvat, venttiililevyn isku on pieni, joten maapalloventtiilin korkeus on pienempi kuin porttiventtiilin, mutta rakennepituus on pidempi kuin porttiventtiilin.
8. Avaus- ja sulkemismomentti on suuri ja vaatii enemmän vaivaa.
9. Nesteenkestävyys on suuri, koska venttiilin rungon keskipitkä kanava on piinainen, nesteenkestävyys on suuri ja virrankulutus on suuri.
Klo 10. Venttiililevy on usein heikentynyt, kun ne on täysin avattu.
