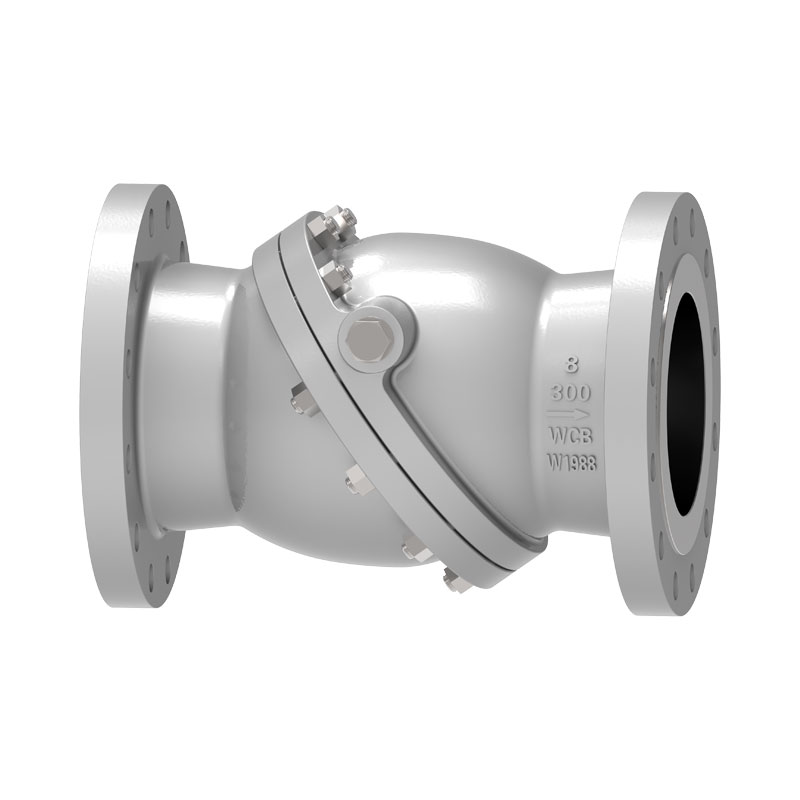

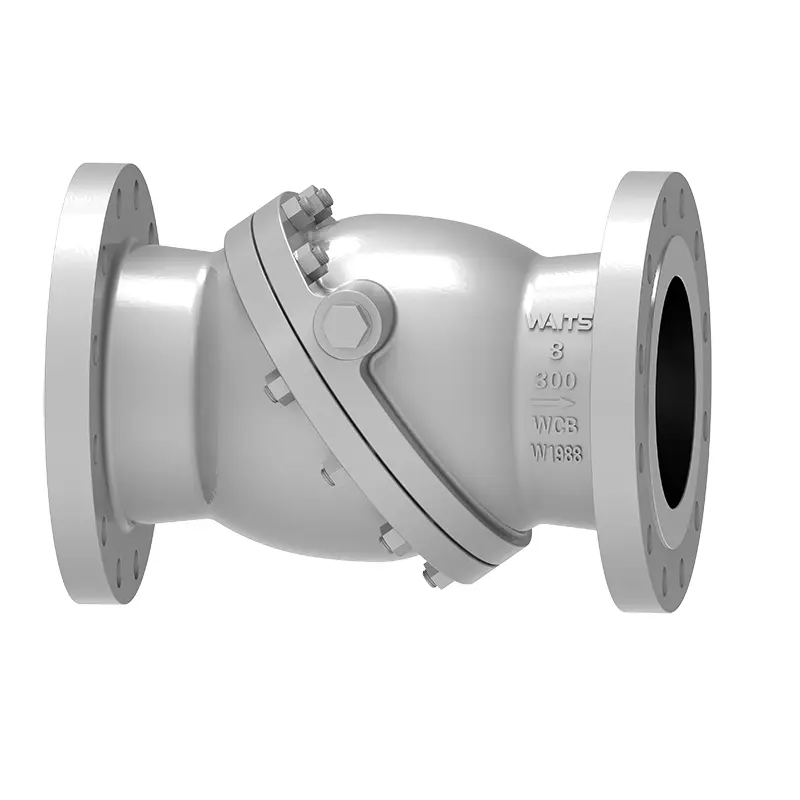

Kallistuneen levyn takaiskuventtiili

Kallistuvan levyn takaiskuventtiili on Waits Valven laadukas ja kestävä tuote. Ammattimaisena venttiilivalmistajana teknologiamme ja tuotantolaitteistomme pysyvät alan edistyneen tason mukana reaaliajassa. Päivityksen ja täydellisen tarkastuksen jälkeen tuote voidaan sulkea nopeasti ja venttiililevy pääsee nopeasti venttiilin istukan asentoon minimoiden iskuilmiön.

Lähetä kysely

Tuotteen Kuvaus

Kallistuvan levyn takaiskuventtiili on iskunvapaa takaiskuventtiili. Sen tärkein etu on voittaa takaiskuventtiilin ja noston takaiskuventtiilin aiheuttamat isku- ja vesivasarat ja toteuttaa iskunvapaa toiminta.

Toteutusstandardit

Suunnittelustandardit	BS1868, API6D, API594
Laippastandardit	ASME B16.5, ASME B16.25,
Yhteysmenetelmät	RF.RTJ.BW
Testaus ja hyväksyminen	API598, API 6D
Rakenteellinen pituus	API6D/ASME B16.10,
Paine- ja lämpötilatasot	ASME B16.34,
Korroosionestorakenne	NACE MR 0103, NACE MR 0175.ISO15156

Sovellus

Koko	NPS 2"~ NPS 36" DN50 ~ DN900
Painealue	CL150 ~ CL600 PN10 ~ PN100
Lämpötila-alue	-29 °C - +545 °C
Sovellusalue	Se sopii erilaisiin väliaineisiin, kuten vesi, höyryöljy, typpihappo, etikkahappo, voimakkaat hapettavat väliaineet jne.
Venttiilin runko	Takoot: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Valukappaleet: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Venttiililevy	Takoot: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Valukappaleet: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Venttiilin istuin	Rungon materiaali, 13CR, ruostumaton teräs 304/316, monel, kovametalli, metalliseos 20, kupariseos jne.
Venttiilin varsi	A182 F6a,17-4PH, F304 F316, F51, ...

Suorituskykyominaisuudet

Kallistuvan levytakaiskuventtiilin suunnittelussa ja valmistuksessa käytetään kaksoisepäkeskisiä kiekkoja, ja venttiilin istukka on hieman joustava metalliventtiilin istukka, joka voi varmistaa venttiilin tiivistyskyvyn käytön aikana. Perhoskiekko auttaa avautumaan nopeasti ja sillä on vahva kestävyys, mikä pidentää tehokkaasti käyttöikää, säästää huolto- ja vaihtokustannuksia, ja sillä on alhainen virtausvastus ja erinomainen suorituskyky.
