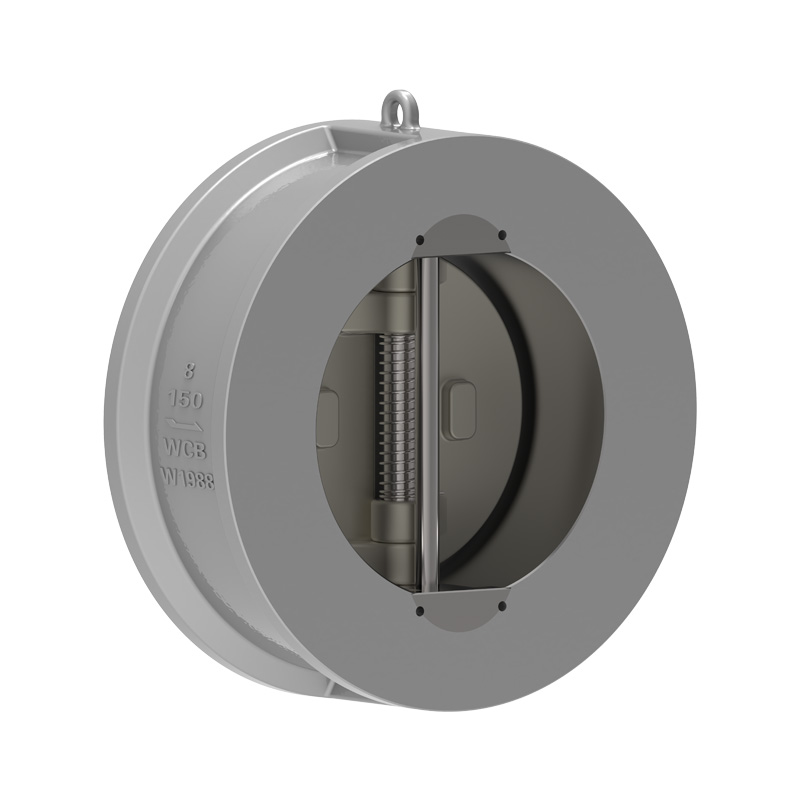

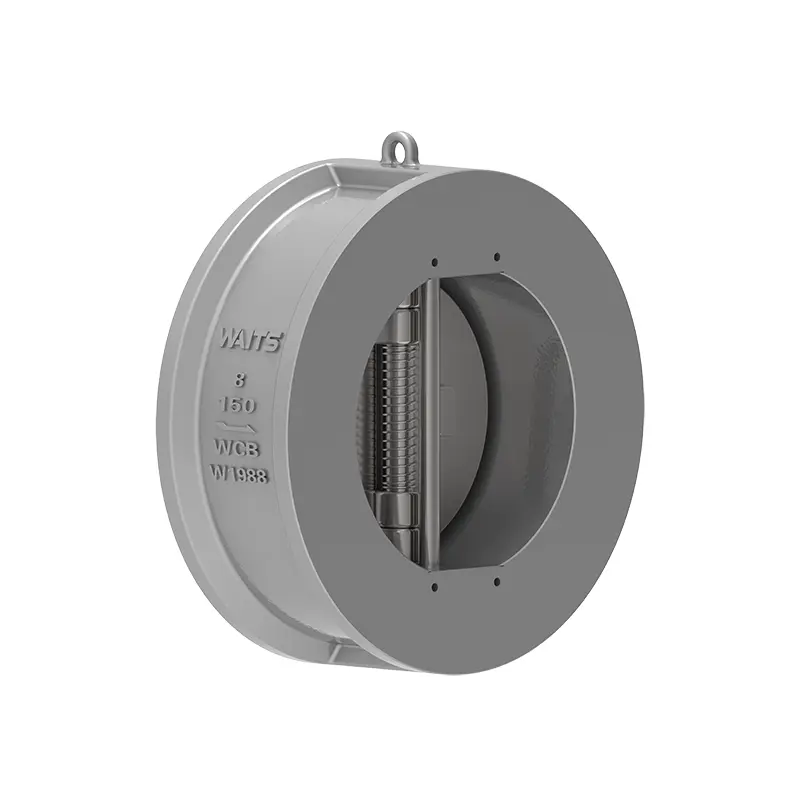

Pehmeä tiiviste kaksilevyinen takaiskuventtiili

Voit olla varma, että valitset Waitsin valmistaman pehmeätiivisteen kaksoislevytakaiskuventtiilin. Venttiilitoimittajana, jolla on täydellinen tuotantolinja, tuotteemme ovat erittäin muokattavissa. Tiivistyksen suhteen meillä voi olla erilaisia tiivistysmuotoja, kuten NBR, EPDM, Hypalon, FKM jne., jotka voidaan räätälöidä tarpeidesi mukaan ja jotka täyttävät erilaiset standardit, kuten API/DIN/JIS.

Lähetä kysely

Tuotteen Kuvaus

Pehmeän tiivisteen kaksoislevytakaiskuventtiilin läppälevy on kaksi puoliympyrää, ja jousikuormitteinen kiekko on ripustettu keskellä olevaan pystytappiin.
Kun venttiili avataan, nesteen yhteisvoima on levyn tiivistyspinnan keskellä ja reaktiona toimivan jousitukivoiman vaikutuspiste sijaitsee levyn pinnan keskellä, jolloin levyn juuri avautuu ensin. Näin vältytään tiivistepinnan kulumiselta, joka syntyy, kun kiekko avataan vanhassa perinteisessä venttiilissä, ja lisää venttiilin tiivisteen kestävyyttä.
Kun virtausnopeus hidastuu vääntöjousen reaktiovoiman vaikutuksesta, kiekko lähestyy vähitellen venttiilin istukkaa ja siirtyy venttiilin hitaan sulkemisvaiheeseen. Kun neste virtaa takaisin, sen kiekkoon kohdistuva voima ja vääntöjousen reaktiovoima toimivat yhdessä, ja kiekon sulkeutuminen kasvaa vastaavasti siirtyen nopeaan sulkeutumisvaiheeseen. Tämän suunnittelun tarkoituksena on vähentää vesivasaran ilmiötä, vähentää vesivasaran haittoja ja pidentää käyttöikää paremmin. Sulkemisen yhteydessä jousivoimapiste saa lautasen yläosan sulkeutumaan ensin, mikä estää juuria puremasta ja parantaa venttiilin tiivistepinnan kestävyyttä.

Toteutusstandardit

Suunnittelustandardit	API594, API6D, ASME B16.34
Laippastandardit	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Yhteysmenetelmät	Kiekkotyyppi, laippatyyppi, korvatyyppi,
Testaus ja hyväksyminen	API598, API 6D,
Rakenteellinen pituus	API594, API6D, DIN3202
Paine- ja lämpötilatasot	ASME B16.34

Sovellus

Koko	NPS 2"~ NPS 60" DN50 ~ DN1500
Painealue	CL125 ~ CL150 PN10 ~ PN16
Lämpötila-alue	； -20-150
Sovellusalue	Se sopii erilaisiin väliaineisiin, kuten vesi, höyryöljy, typpihappo, etikkahappo, voimakkaat hapettavat väliaineet jne.
Venttiilin runko	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Venttiililevy	Valukappaleet: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Venttiilin istuin	NBR, EPDM, FKM...
Venttiilin varsi	A182 F6a,17-4PH, F304 F316, F51, ...

Suorituskykyominaisuudet

1. Pehmeän tiivisteen kaksoislevytakaiskuventtiilin komponentit sisältävät venttiilin rungon, venttiililevyn, venttiilin akselin, jousi ja muut osat, jotka on yhdistetty puristustyypillä ja joilla on kompakti rakenne.
2. Venttiilin läppälevy on tehty kahdesta puoliympyrästä ja jousen pakottaa sen palautumaan. Tiivistepinta voi olla kulutusta kestävää materiaalia, joka on päällystetty rungon päälle tai vuorattu kumilla. Sillä on laaja käyttöalue ja luotettava tiivistys.
3. Venttiililevyssä on lyhyt sulkuisku ja jousikuormitteinen, herkkä toiminta ja nopea sulkemisnopeus, mikä vähentää merkittävästi vesivasaraa.
4. Pehmeätiivisteisellä kaksoislevytakaiskuventtiilillä on kompakti rakenne, pieni koko, kevyt paino ja helppo asennus, joten se soveltuu käytettäväksi tilanteissa, joissa asennustila on rajallinen. Sitä voidaan käyttää vaaka- tai pystyputkissa.
5. Soveltuu veteen, höyryöljyyn, typpihappoon, etikkahappoon, voimakkaisiin hapettimiin ja muihin väliaineisiin.
