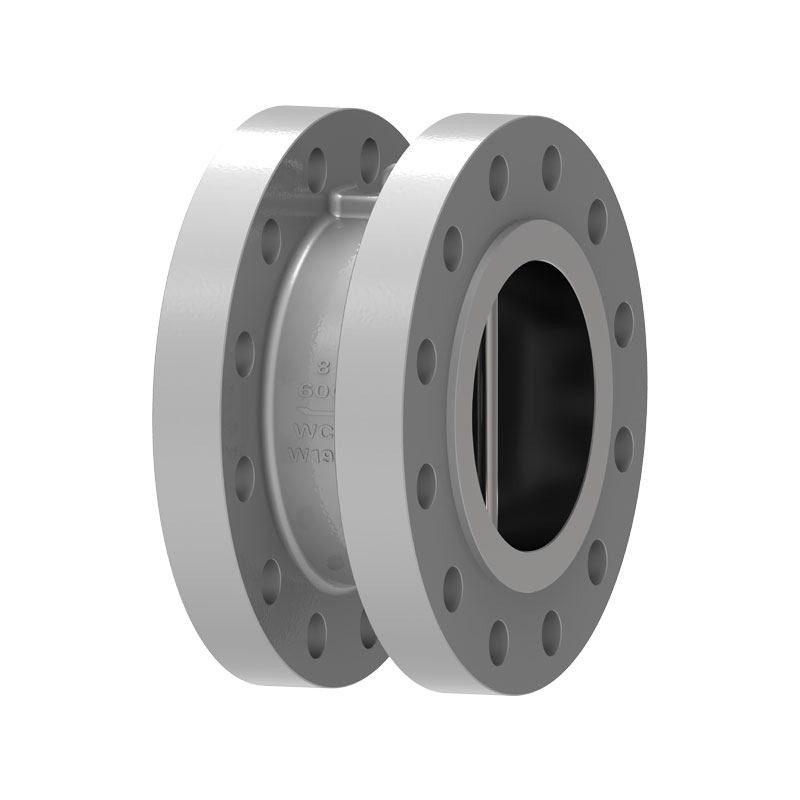

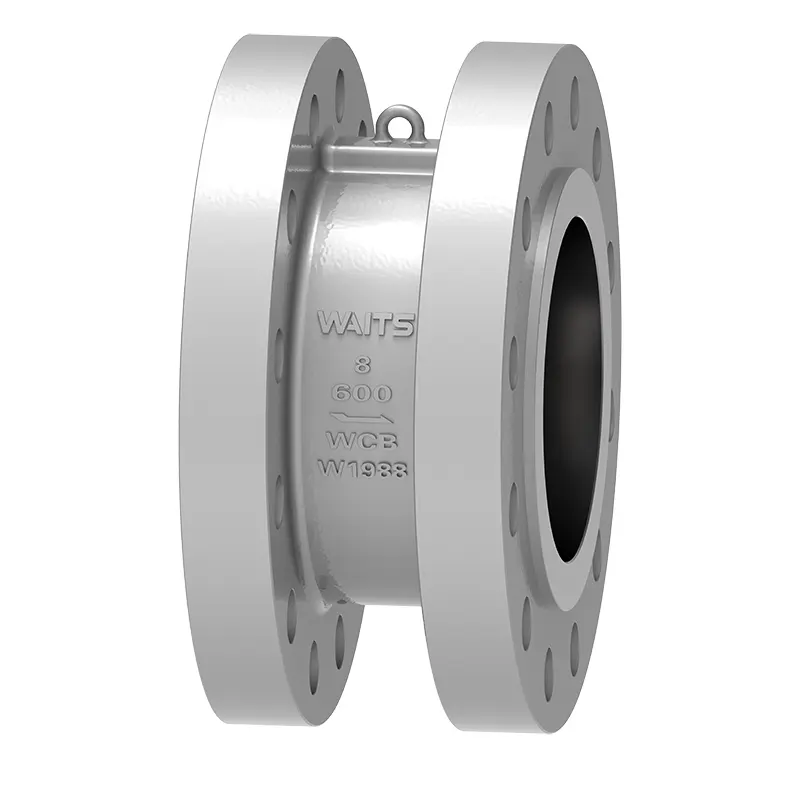

Kaksilevyinen takaiskuventtiili

Ammattimaisena venttiilivalmistajana Waits voi tukea räätälöityjen kaksoislevytakaiskuventtiilien tuotantoa vastatakseen paremmin eri asiakkaiden tarpeisiin. Tiivistyksen kannalta tämä takaiskuventtiili voi olla eri muodoissa, kuten kumi, PTFE ja runko. Räätälöinti voi täyttää erilaisia standardeja, kuten API/DIN/JIS asiakkaan tarpeiden mukaan.

Lähetä kysely

Tuotteen Kuvaus

Kaksilevyisen takaiskuventtiilin läppälevyssä on kaksi puoliympyrää, ja jousikuormitteinen venttiililevy on ripustettu keskimmäiseen pystytappiin. Kun venttiili avataan, nesteen yhteisvoima on venttiililevyn tiivistepinnan keskellä ja jousen tukivoiman vaikutuspiste on venttiililevyn pinnan keskellä, niin että venttiilin juuri kiekko avautuu ensin, jolloin vältetään tiivistepinnan kuluminen, joka tapahtuu, kun vanhan perinteisen venttiilin venttiililevy avataan, ja parantaa tehokkaasti kestävyyttä.
Kun virtaus hidastuu vääntöjousen reaktiovoiman vaikutuksesta, venttiililevy lähestyy vähitellen venttiilin istukkaa ja kaksilevyinen takaiskuventtiili siirtyy hitaasti sulkeutuvaan vaiheeseen. Kun neste virtaa takaisin, venttiililevyvoiman ja vääntöjousen reaktiovoiman yhteisvaikutus lisää vastaavasti venttiililevyn sulkeutumista siirtyen nopeaan sulkeutumisvaiheeseen. Tämä vähentää tehokkaasti vesivasaran vaikutusta ja vähentää vesivasaran haittoja. Sulkemisen yhteydessä jousivoimapisteen toiminta saa venttiililevyn yläosan sulkeutumaan ensin, mikä estää venttiililevyn juurta puremasta.

Toteutusstandardit

Suunnittelustandardit	API594, API6D, ASME B16.34
Laippastandardit	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Yhteysmenetelmät	Kiekkotyyppi, laippatyyppi, korvatyyppi,
Testaus ja hyväksyminen	API598, API 6D,
Rakenteellinen pituus	API594, API6D, DIN3202
Paine- ja lämpötilatasot	ASME B16.34, DIN2401
Korroosionestorakenne	NACE MR 0103, NACE MR 0175.ISO15156

Sovellus

Koko	NPS 2"~ NPS 60" DN50 ~ DN1500
Painealue	CL150 ~ CL2500 PN10 ~ PN420
Lämpötila-alue	； -196°C ~ +600°C
Sovellusalue	Se sopii erilaisiin väliaineisiin, kuten vesi, höyryöljy, typpihappo, etikkahappo, voimakkaat hapettavat väliaineet jne.
Venttiilin runko	Takoot: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Valukappaleet: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Venttiililevy	Takoot: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Valukappaleet: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Venttiilin istuin	Rungon materiaali, 13CR, ruostumaton teräs 304/316, monel, kovametalli, metalliseos 20, kupariseos jne.
Venttiilin varsi	A182 F6a,17-4PH, F304 F316, F51, ...

Suorituskykyominaisuudet

1. Kaksilevyinen takaiskuventtiili koostuu venttiilin rungosta, venttiililevystä, venttiilin akselista ja jousesta jne. Se hyväksyy puristintyyppisen liitoksen ja kompaktin rakenteen.
2. Perhoslevy on kaksi puoliympyrää, ja jousta käytetään pakkopalautukseen. Tiivistepinta voidaan hitsata kulutusta kestävällä materiaalilla tai vuorata kumilla. Sillä on laaja käyttöalue ja luotettava tiivistys.
3. Venttiililevyn sulkemisisku on lyhyt, ja se on jousikuormitettu, nopealla sulkeutumisnopeudella, mikä voi vähentää vesivasaran ilmiötä.
4. Se soveltuu tilanteisiin, joissa asennustilaa on rajoitetusti, ja sitä voidaan käyttää vaaka- tai pystyputkistoon.
5. Sitä voidaan käyttää erilaisiin väliaineisiin, kuten veteen, höyryöljyyn, typpihappoon, etikkahappoon, vahvaan hapettavaan väliaineeseen jne.
