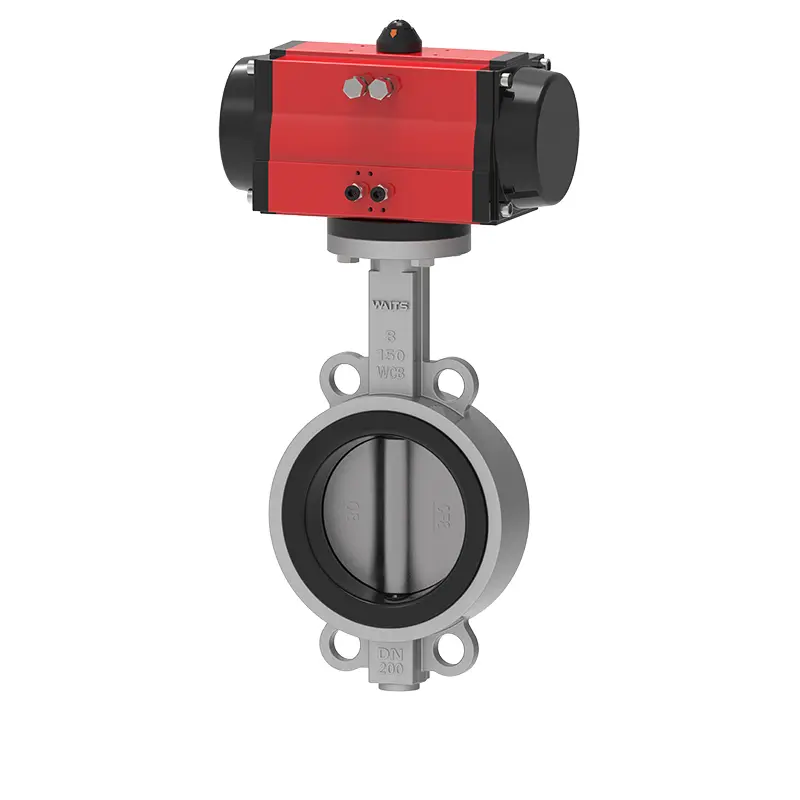

Pneumaattinen kiekko pehmeä istuva perhonen venttiili

Waits on erittäin kokenut pneumaattisten venttiilien valmistuksessa, ja pneumaattinen kiekko pehmeä istuva perhonen venttiili on yksi sen tuotteista. Olemme kouluttaneet omaa ammattiryhmäämme ja meillä on Tianjinin ja Wenzhoun tuotantotukikohtia vakaalla tarjonnoilla ja kilpailukykyisillä hinnoilla. Tämä pneumaattinen perhonen venttiilimateriaali on turvallista ja ympäristöystävällistä, ja sitä voidaan käyttää myös elintarvikkeisiin liittyvillä toimialoilla.

Lähetä kysely

Tuotteen Kuvaus

Waits -venttiilin pneumaattinen kiekko pehmeä istuva perhonen venttiili on tehnyt muutoksia suunnitteluun suorituskyvyn näkökulmasta. Huolellisen suunnittelun, tutkimuksen ja kehityksen ja valmistuksen avulla se tarjoaa asiakkaille globaaleilla markkinoilla parempia tuotteita ja käyttökokemusta.

1. Käytä erittäin elastisen venttiilin istuimen kumia

EPDM -venttiilin istuimen kumipitoisuus on 50%, ja simuloimme yli 10 000 avaus- ja sulkemiskokeita tiivistymistehokkuuden ja ilman vuotojen stabiilisuuden varmistamiseksi.

Tämän venttiilin tärkeimmät ominaisuudet ovat seuraavat: rannalla kovuus/aste 72 ± 3, 200%: n vetolujuus/MPA ≥6, vetolujuus MPA≥15, pidentyminen tauko/%≥350, pysyvä muodonmuutos tauko/%≦ 10, kyynellujuus/kn.m-1 ≥35, pysyvä muodonmuutos (70 ℃*22h, kompressionopeus 25%.

Lisäksi venttiilin istuin on suunniteltu leveäksi reunaksi. Verrattuna kapeaan reunaventtiilin istuimeen leveä reunaventtiilin istuimessa on laajempi kosketuspinta putkilinjan kanssa, ja halkaisija voi saavuttaa melkein 20 mm, jolla on parempi tiivistymisteho.

2. Butterfly -levy ja venttiilin akseli on kytketty ilman tapia, mikä ei aiheuta vuotoja ja korroosiota nastajen asennuksen vuoksi. Lisäksi venttiilin akselin purkamismenetelmä on hyvin yksinkertainen, minkä vuoksi venttiilin istuimen korvaaminen on helppoa.

3. Venttiilirunko on varustettu pilkkomislaitteella, jota on turvallisempaa käyttää putkilinjassa.

Toteutusstandardit

Suunnittelija	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Päätystandardi	Toteutustandardit ANSI B16.1 CL. 125 lb ja B16,5 cl. 150 kiloa 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 ja PN16 Kuten 2129 Taulukko D ja E BS 10 Taulukko D ja E MSS SP44 CL. 150 kiloa AWWA C207 150LB ISO 2531 PN6, PN10 ja PN16 ISO 7005 PN6, PN10 ja PN16
Tarkastus	API 598 ISO 5208 EN 12266
Kasvotusten	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Ylin laippa	ISO 5211

Soveltaminen

Käyttölämpötila	-45 ℃ ~+150 ℃
KOKO	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Työpaine / CWP	16bar 10bar
Kuori	24bar 15Bar
Tiiviste	18bar 10bar
Ilmakoe	6bar 6bar
Toimintaympäristö	Liitäntälaite ja pilkkajärjestelmän kemiallinen prosessointi Suolanpoistokasvit, porauslaitteet, juomavesi Kuiva jauhe, ruoka ja juoma, kaasu kasvit HAVC -kaivosteollisuus, paperiteollisuus, hiekan käsittely, meriveden, sokeriteollisuus Termotekninen vedenkäsittely jätevesi
Ajomenetelmä	Käsiohjaus matovaihde sähköinen pneumaattinen
Vartalo	Valurautainen rauta rautahiiliteräs ruostumattomasta teräksestä valmistettu al-Bronze
Levy	Valurautainen rauta rautahiiliteräs ruostumattomasta teräksestä valmistettu al-Bronze
Varsi	2CR13 F304 F316 F51 F53 Monel K500
ISTUIN	Buna nbr ePDM Viton Ptfe Hepdm neopreeni hypalon luonnonkumi

Suorituskykyominaisuudet

2. Venttiilirakenne on suunnittelussa yksinkertainen ja koko kompakti. Avaus- ja sulkemisnopeus käytön aikana voivat saavuttaa 90.

3. Toiminnan aikana vääntömomentti on pieni ja enemmän työvoimaa.

4. Venttiilin tärkeän tiivistymistehokkuuden kannalta suoritamme tiukat kaasutestit nollavuotojen saavuttamiseksi.

5. Ammattimaisena valmistajana harkitsemme asiakkaiden räätälöityjä tarpeita. Pneumaattinen kiekko pehmeä istuva perhonen venttiili voi valita erilaisia komponenttimateriaaleja ja sopii monille väliaineille, joilla on laaja sovellus.

6. Virtausominaisuudet ovat yleensä lineaarisia ja säätösuorituskyky on hyvä.

7. Testauksen avulla tuote voidaan avata ja sulkea kymmeniä tuhansia kertoja, ja sillä on pitkä käyttöikä.

Pneumatic Wafer Soft Seated Butterfly Valve
