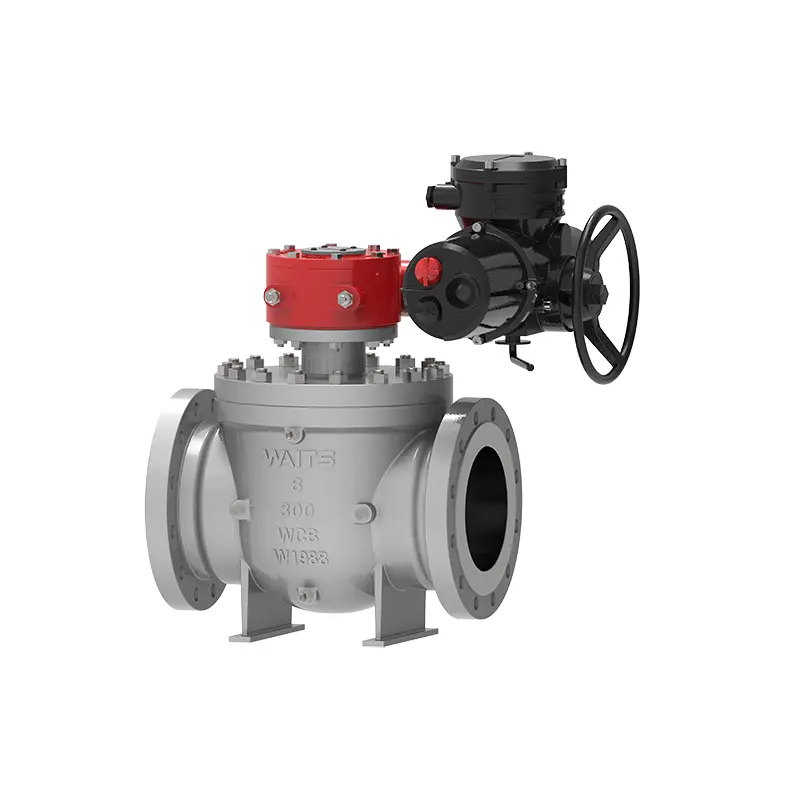

Sähkötoiminen ylempi palloventtiili

Waitsin tuottama ja valmistama sähköinen ylätulopalloventtiili on korkean suorituskyvyn korkealaatuinen venttiilituote, joka on suunniteltu, valmistettu ja tarkastettu tiukasti API-standardien mukaisesti. Meidät perustettiin Yhdysvalloissa vuonna 1994, tulimme Kiinaan vuonna 2008 ja lopulta perustimme maailmanlaajuisen pääkonttorimme Wenzhouhun. Meillä on kyky tarjota kustannustehokkaita tuotteita asiakkaille maailmanmarkkinoilla.

Lähetä kysely

Tuotteen Kuvaus

Sähkötoiminen ylätulopalloventtiili soveltuu putkistoihin ja teollisuusjärjestelmiin. Sen etuja ovat verkkohuollon tukeminen ja vuotojen vähentäminen. Se on parantanut perinteistä täysreikäistä palloventtiiliä ja sen suorituskyky on parempi.

Toteutusstandardit

Suunnittelustandardit	API 608, API 6D, ASME B16.34
Laippastandardit	ASME B 16.5, ASME B16.47, ASME B16.25,
Yhteysmenetelmät	RF, RTJ, BW
Testaus ja hyväksyntä	API598, API 6D,
Rakenteellinen pituus	API 6D, ASME B16.10
Paine- ja lämpötilatasot	ASME B16.34,
Palontorjuntavaatimukset	API6FA API607
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosionestorakenne	NACE MR 0103, NACE MR 0175

Sovellus

Koko	NPS1-1/2″~ 60"DN40~DN1500
Painealue	Luokka 150 ~ 2500 PN10-PN420
Lämpötila-alue	； -60*C ~ +260°C
Sovellusalue	Öljy, kemianteollisuus, metallurgia, kevyt teollisuus, voimalaitokset, kaupunkirakentamisen vesihuolto, matalan lämpötilan työolosuhteet ja pitkän matkan putkistot, kuten öljy, kaasu ja maakaasu.
Ajotila	Turbiini, pneumaattinen, sähköinen
Venttiilin runko	Takoot: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Valukappaleet: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Pallo	Pallo: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Venttiilin istukan tukirengas	Istuimen tukirengas: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Venttiilin istukan sisäosa	PTFE, RPTFE, Nylon, Devlon, PEEK
Venttiilin varsi	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Suorituskykyominaisuudet

1. Toisin kuin tavalliset venttiilit, sähköistä ylätulopalloventtiiliä ei tarvitse irrottaa putkistosta, ja sitä voidaan huoltaa verkossa, mikä vähentää ylläpitokustannuksia. Venttiili käyttää hitsattua päätyrakennetta ja asennetaan putkilinjaan, johon putkilinjan jännitys ei vaikuta.

2. Venttiilin istukan rengas voi kellua itsenäisesti aksiaalisessa asennossa. Esijännitetyn jousen avulla venttiilin istukka voidaan tiivistää nollapaineessa ja matalapaineisissa olosuhteissa. Tämä rakenne toteuttaa venttiilin sulkemiskyvyn korkeassa paineessa. Venttiilin istukan renkaan ulkopinta on upotettu O-renkailla ja elastisilla renkailla tiivistyksen varmistamiseksi venttiilin istukan ja venttiilin rungon välillä. Jotkut asiakkaistamme asentavat venttiilin paisutetun grafiitin käyttöpaikalle. Tällä hetkellä, jos tulipalo syttyy, venttiili voi myös säilyttää tiivistyskyvyn.

3. Kun venttiilin istukka ja venttiilivarren tiiviste vuotavat vaurion vuoksi, rasvan ruiskutusventtiilin ruiskuttamaa tiivisterasvaa voidaan käyttää hätätiivistykseen. Normaaleissa työoloissa rasvan ruiskutusventtiilin ruiskuttama rasva voi voidella venttiilin vartta ja pallon pintaa sekä parantaa joustavuutta avattaessa ja suljettaessa.

4. Maan alle asennetuissa venttiileissä voimme pidentää venttiilin karaa tarpeen mukaan ja räätälöidä kokoa asiakkaan tarpeiden mukaan. Kaikki viemäriputket, pakoputket ja hätärasvan ruiskutuslaitteet pidennetään vastaavasti ja muut vastaavat putket ovat lähellä venttiilin pidennettyä osaa. Viemäriventtiili, pakoventtiili ja rasvan ruiskutusventtiili on kytketty ja asennettu maahan säännöllisen huollon helpottamiseksi.

5. Ylempi ja alempi venttiilin varsi on suunniteltu API6D- ja ISO17292-standardien mukaisesti ja ne voivat estää staattisen sähkön muodostumisen.

6. Kun yhtä männän venttiilin istukkaa käytetään vastavirtaan ja kaksinkertaista männän venttiilin istukkaa käytetään myötävirtaan, venttiili voi saavuttaa kaksinkertaisen estotoiminnon ja katkaista ylä- ja alavirran väliaineen samanaikaisesti. Kun venttiilionteloon jäänyt materiaali on epänormaalisti paineistettu lämpötilan nousun vuoksi, venttiilin istukka voi automaattisesti vapauttaa paineen ja purkaa sen ylävirran puolelle.

7. Sähköisen ylätulopalloventtiilin pallo on kiinteä ja pinta on hiottu, kiillotettu ja karkaistu. Pallon ja venttiilin varren välissä on liukulaakeri kitkan ja vääntömomentin vähentämiseksi.

8. Venttiilin ja toimilaitteen välinen liitäntälaippa on ISO 5211 -standardin mukainen, ja se on erittäin mukautuva ja helppo vaihtaa.
