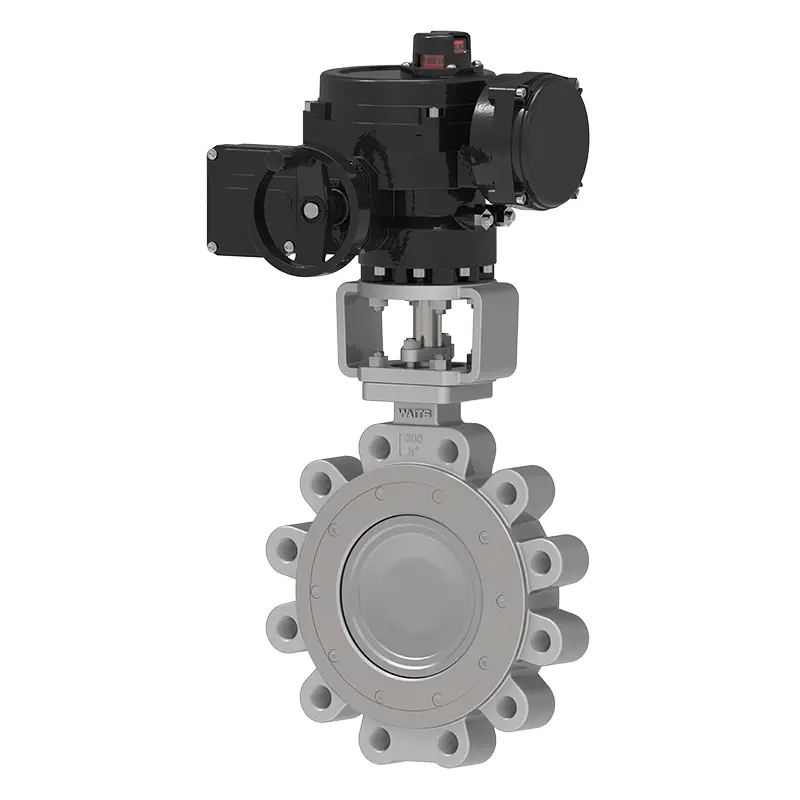

Sähköinen BW -metalli istuva perhonen venttiili

Waits on suuri venttiilin valmistaja ja toimittaja, jolla on laaja valikoima tuotteita, mukaan lukien sähköinen BW -metalli -istuva perhonen venttiili. Tätä venttiiliä käytetään laajasti kaupunkien lämmityksessä, kaasun tartunta-, höyryputkistoissa ja suurissa vedensuojeluhankkeissa. Asiakkaamme ovat levinneet moniin maailmanmarkkinoiden maihin, ja toivomme luomaan pitkäaikaisia yhteistyösuhteita uusiin ja vanhoihin asiakkaisiin.

Lähetä kysely

Tuotteen Kuvaus

Sähköisen BW-metallin istuvan perhosenttiilin pääosat sisältävät venttiilin rungon, perhonen levyn, tiivistysrenkaan, voimansiirtomekanismin jne. Rakennuunnittelu omaksuu kaksiulotteisen tai kolmiulotteisen eksentrisen periaatteen ja soveltaa uutta prosessointitekniikkaa, joka on yhteensopiva elastisella tiivisteellä tai pehmeällä ja kovalla monisyläpöydällä, mikä auttaa vähentämään vääntömomenttia venttiilin vastustuskykyyn, saavuttamaan korkean lämpötilan tarkoituksen ja ei vaikuttavan voimakkuuden. vastus ja kulutusvastus.

Tätä perhonen venttiiliä voidaan käyttää eri teollisuusaloilla, ja se on saanut kiitosta ja tunnustusta monilta tehdasasiakkailta. Tiedämme hyvin, että etuuskohdat ovat erottamattomia kypsistä ylä- ja loppupään toimitusketjujärjestelmistä ja erinomaisista käsittelylaitteista. Tätä olemme myös aina kiinnittäneet suurta merkitystä. Lisäämme investointeja joka vuosi pitämällä odotusventtiilejä luotettavan laadun ja etuuskohdan hinnat.

Toteutusstandardit

Suunnittelustandardit	API 609, vuonna 593
Laippastandardit	ASME B16.25 (BW)
Yhteysmenetelmät	Bw
Testaus ja hyväksyminen	API 598, EN 12266, ISO 5208
Rakennepituus	API 609, ASME B16.10 ja 558, ISO 5752
Paine- ja lämpötilatasot	ASME B16.34
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0103, NACE MR 0175

Soveltaminen

Mitat	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Painealue	CL150 ~ CL1500 PN6 ~ PN250
Lämpötila -alue	； -45 ° C ~ +600 ° C
Käyttötila	Turbiini, pneumaattinen, sähköinen

Pääosat materiaalit

Venttiilirunko	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel ...
Venttiililevy	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel ...
Venttiilin istuin	13CR/SS304/SS316/+Graphiitit+PTFE+STL
Venttiilin varsi	F6A F304 F316 F51 F53 Monel K500 ...
Venttiilin varren mutteri	Kupariseos
Pakkaus	Joustava grafiitti, grafiitti -asbestipakkaus, polytetrafluorietyleeni ...

Suorituskykyominaisuudet

1. Sähköinen BW -metalli -istuva perhonen venttiili on kevyempi ja joustavampi rakenteellisessa suunnittelussa, säästää vaivaa ja kätevää.

2. Tiivistön suorituskyky on luotettava ja täyttää erilaiset standardit.

3. Venttiilillä on säädettävä toiminta ja hyvät virtausominaisuudet.

4. Epäkeskeinen periaate hyväksytään, tiivistyspinnan kuluminen on lähellä nollaa ja käyttöikä on pidempi;

5. Sitä voidaan käyttää moniin erilaisiin väliaineisiin, kuten vesi, höyry, öljy, ilma, kaasu jne.; Sitä voidaan käyttää myös erilaisten työolojen putkilinjoihin, kuten eri lämpötilat, arvosanat, korroosio jne.

6. Venttiilin runko ja venttiilin istuin yhdistävät osia, ja venttiilin istuimen tiivistyspintakerros on hitsattu lämmönkestävillä ja korroosionkestävällä seosmateriaalilla.

7. Akselin keskilinja poikkeaa tiivistyspinnan keskilinjasta, akselin keskilinja poikkeaa hiukan putkilinjan keskilinjasta ja venttiilin rungon tiivistimen keskilinja (vino kartio) on kulmassa putkilinjan keskilinjan kanssa. Edellä mainitut kolme ovat kolme eksentristä mallia.

8. Venttiililevylle on kiinnitetty useita tiivistysrenkaita, joita on helppo käyttää, kitkaa avautuessa ja sulkeutuessa, ja voimansiirtomekanismin vääntömomentti kasvaa sulkeutuessa, kompensoimalla tiiviste.

9. Monikerroksinen tiivistysrengas omaksuu pehmeät ja kovat laminoidut metallilevyt, joilla on kaksinkertaiset edut.

Electric BW Metal Seated Butterfly Valve
