Pneumaattinen palloventtiili

Waits on pneumaattisten nivelventtiilien valmistaja, jonka maailmanlaajuinen pääkonttori on Kiinassa. Voimme tarjota asiakkaille maailmanmarkkinoilla vakaan tarjonnan ja kilpailukykyiset hinnat. Rikas alan kokemus ja ammattitaitoinen tiimi auttavat meitä parantamaan tuotteiden laatua ja niihin liittyviä palvelutasoja entisestään. Tuotannossa voidaan käyttää erilaisia valmistusstandardeja, kuten API6D/ISO17292/BS5351 jne.

Lähetä kysely

Tuotteen Kuvaus

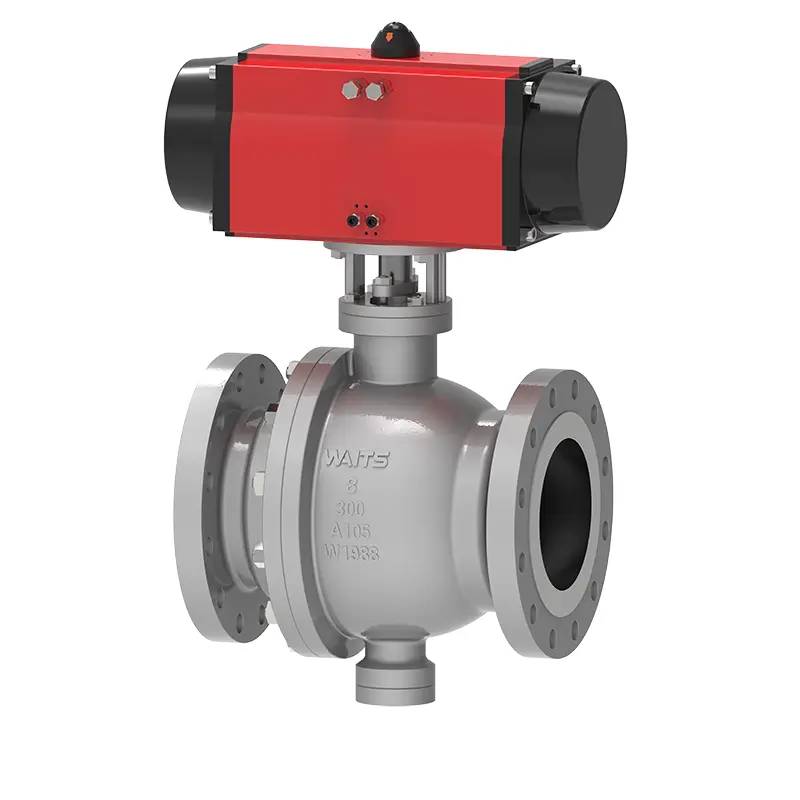

Pneumaattinen nivelpalloventtiili on teräksinen palloventtiili, venttiilin runko on taottu korkealaatuisilla materiaaleilla, pallo on asennettu ja keskilaippa ja kaula on yhdistetty pulteilla. Venttiilin istukan ylä- ja alavirtaan ovat yksimäntäefektejä, joissa on DBB-toiminto. Samanaikaisesti venttiilin istukan ja pallon välisellä tiivisteellä on kolme rakennetta: perinteinen pehmeä tiivisterakenne, kolmiorengastiivisterakenne ja kova tiivisterakenne.

Toteutusstandardit

Suunnittelustandardit	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Laippastandardit	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Yhteysmenetelmät	RF, RTJ, BW
Testaus ja hyväksyntä	API598, API 6D, BS12569;
Rakenteellinen pituus	ASME B16.10, BS 558, BS12982, ISO 5752;
Paine- ja lämpötilatasot	ASME B16.34,
Palontorjuntavaatimukset	API6FA API607
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosionestorakenne	NACE MR 0103, NACE MR 0175

Sovellus

Koko	NPS 1" ~ 60" DN25~DN1500
Painealue	Luokka 150 ~ 2500 PN10-PN420
Lämpötila-alue	； -196 ℃ ~ +260 ℃
Sovellusalue	Vesijohtovesi, jätevesi, rakentaminen, öljy, kemianteollisuus, ruoka, lääketiede, tekstiili, sähkö, laivanrakennus, metallurgia, energiajärjestelmä jne.
Ajotila	Turbiini, pneumaattinen, sähköinen
Venttiilin runko	Takoot: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Valukappaleet: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Pallo	Pallo: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Venttiilin istukan tukirengas	Istuimen tukirengas: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Venttiilin istukan sisäosa	PTFE, RPTFE, Nylon, Devlon, PEEK
Venttiilin varsi	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Suorituskykyominaisuudet

1. Venttiilin varsi on suunniteltu ottamalla huomioon mahdollinen virheellinen toiminta, joten käytetään mallia, joka voi estää venttiilin varren ponnahtamisen ulos venttiilin rungosta.

2. Pneumaattisessa nivelpalloventtiilissä on palonkestävät ja antistaattiset laitteet, mikä on vakaampi ja turvallisempi erityistilanteissa.

3. Hätätiivistysrasvan ruiskutusaukot ovat venttiilin istukan ja venttiilin varren tiivistyskohdissa. Normaaleissa tiivistysolosuhteissa tiivistysrasvaan ei luoteta, mutta kun tiivistepinta on vaurioitunut ja vuotaa, tiivistysrasvaa voidaan ruiskuttaa hätäkorjausta varten. Jokainen rasvan ruiskutusaukko on varustettu rasvan ruiskutusventtiilillä ja valmiiksi upotetulla takaiskuventtiilillä.

4. Venttiilin rungon pohjaan on asennettu tyhjennysventtiili poistoa ja venttiilin ontelon tyhjennystä varten; venttiilirungon yläosaan on asennettu pakoventtiili online-poistoa ja venttiilin ontelon puhdistamista varten. Tyhjennysventtiili ja poistoventtiili voivat olla eristysventtiilejä tai erityisiä poistoliitoksia.

5. Tuote on varustettu liitäntälevyllä, joka sopii erilaisiin käyttölaitteisiin.

6. Venttiilin päätymateriaalia voidaan säätää käyttäjän putkilinjan tietyn materiaaliluokan mukaan. Jos kyseessä on venttiili, jossa on holkit molemmissa päissä, holkin pituudella voidaan varmistaa, että paikan päällä tehtävä hitsaus ei vaikuta tiivistemateriaaliin.

7. Suora haudattu suunnittelu otetaan käyttöön. Tällaisessa suoraan haudatussa venttiilissä venttiilin karaa on pidennettävä projektin mukaisesti maakäytön helpottamiseksi ja ulotettava putkistosta maahan vastaavia rasvan täyttö-, jätevedenpoisto- ja tuuletuslaitteita varten. Suoraan haudatun venttiilin korkeuden määrää asiakas.
