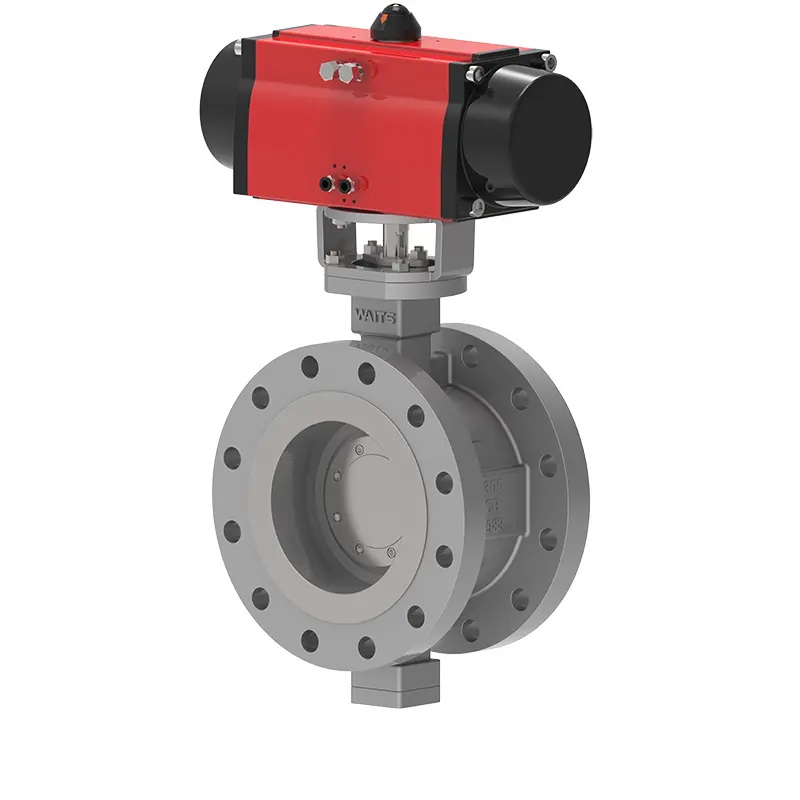

Pneumaattinen laipallinen metalli istuva perhonen venttiili

Pneumaattinen laipallinen metalli -istuva perhonen venttiili on venttiili, joka on erittäin hienostunut raaka -ainevalinnasta suunnitteluun ja valmistukseen. Se on energiansäästöventtiili, jolla on suhteellisen pitkä käyttöikä. Venttiili koostuu pääkomponenteista, kuten venttiilin rungosta, perhonen levyistä, tiivistysrenkaasta, voimansiirtomekanismista jne. Se ottaa käyttöön kaksiulotteisen tai kolmiulotteisen eksentrisen periaatteen suunnittelun ja soveltaa uutta prosessointitekniikkaa, kuten elastisen tiivistymisen tai kovan ja pehmeän monikerroksen tiivistymisen.

Suorituskyvyn kannalta tällä perhosventtiilillä on pieni toimintamomentti, korroosionkestävyys, korkea lämpötilan vastus, kulutuskestävyys, sopeutumiskyky erityyppisiin väliaineisiin, yleisesti luotettava suorituskyky, tehokkaampi ja kätevämpi.

Toteutusstandardit

Soveltaminen

Suorituskykyominaisuudet

1.

2. Venttiili on tiukasti toteutettu erilaisten standardien mukaisesti, pyrkiessä luotettavaan tiivistysaikaan.

3. Pääfunktionaalisessa suorituskyvyssä virtausominaisuudet ovat hyvät, mikä varmistaa pääasiallisen säätöfunktion.

4. Epäkeskeistä periaatetta sovelletaan malliin, ja tiivistyspinta on melkein nolla kuluvaa.

5. Siinä on laaja valikoima sovelluksia ja sitä voidaan käyttää eri toimialoilla. Se voi sopeutua erilaisten työolojen putkilinjoihin, kuten eri lämpötilat, arvosanat ja korroosio. Päävälineitä, joita voidaan käyttää, ovat vesi, höyry, öljy, ilma, kaasu jne.

6. Venttiilin venttiilin runko ja venttiilin istuin yhdistävät osat, ja tiivistimen pintakerros on valmistettu lämpökestävän ja korroosiokestävän seostimateriaalin pintapinnasta.

7. Venttiilin kolmen ekskentrisen periaatteen suhteen akselin keskilinja poikkeaa tiivistimen keskilinjasta, akselin keskilinja poikkeaa hiukan putkilinjan keskilinjasta ja venttiilin rungon tiivistyspinnan (vino kartio) keskilinja muodostaa kulman putkilinjan keskilinjan kanssa.

8. Venttiililevylle on kiinnitetty useita tiivistysrenkaita, jotka ovat sietävän korkeita lämpötiloja ja joilla ei ole kitkaa avautumisen ja sulkemisen yhteydessä. Suljettuna, kun voimansiirtomekanismin vääntömomentti kasvaa, tiiviste kompensoidaan. Pehmeiden ja kovien laminoidujen metallilevyjen levitys voi myös varmistaa, että lämpötila ja ympäristömuutokset eivät vaikuta venttiilin tiivistämiseen.
