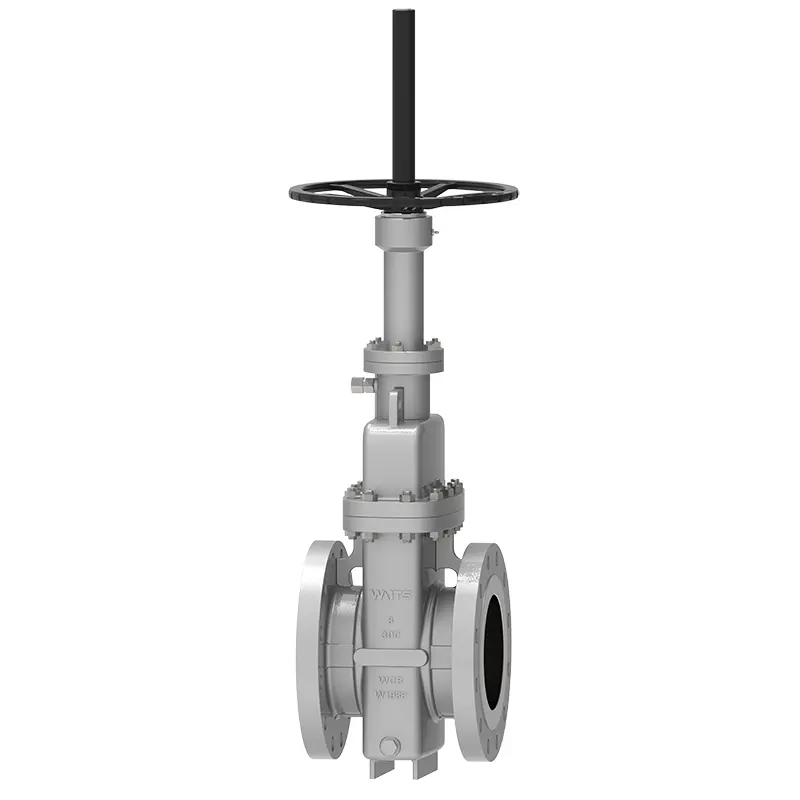

Yhden levyn litteä porttiventtiili

Yhden levyn litteä porttiventtiili on liukuva venttiili, jolla on yhdensuuntainen portti sulkemisosana. Sen sulkemisosa on yksi portti, ja portin puristavaa voimaa venttiilin istuimeen ohjataan kelluvalle portille tai kelluvalle venttiilin istuimelle vaikuttava keskipaine. Waitsin kehittämällä ja tuottamalla litteällä porttiventtiilillä on joustavuuden ja esikuormituksen ominaisuudet, rakenteellisen venttiilin istuin, jossa on samanaikaisesti ylä- ja alavirran tiivistysaineita, venttiilin istuin, jolla on itsehallintatoiminto sekä venttiilin toimilaite ja venttiili ovat riippumattomia. Asiakkaiden vaatimusten mukaan portti voidaan jakaa tyyppeihin, joissa on ohjausreiät, ilman ohjausreikiä, säädettävää porttia jne.

Toteutusstandardit

Soveltaminen

Suorituskykyominaisuudet

Venttiilin rungon rakenteita on kolme tyyppiä: valu, hitsaus ja taonta.
Yhden levyn tasainen porttiventtiili ottaa käyttöön rakenteen, jossa on O-rengastiiviste ja kelluva venttiilin istuin, jossa on esikuorma, mikä tekee litteästä portin venttiilistä kaksisuuntaisesti suljettuna sisääntulo- ja poistoaukossa. Ja tämän rakenteen avaus- ja sulkemismomentti on vain 1/2 tavallisesta venttiilistä, joten venttiili voidaan helposti avata ja sulkea. Venttiilin istuimessa on pehmeä tiivistysrengas, jossa on kaksinkertainen tiiviste pehmeästä tiivistyspinnasta metalliin ja metalliin, ja pehmeä tiivistimen pinta pyyhkii myös portin lian. Venttiilin toisella puolella on rasva -injektioventtiili, ja rasva tulee tiivistyspinnalle rasvan injektorin ja venttiilin istuimen rasvan injektioreiän läpi hätätilanteen vaikutuksen saavuttamiseksi. Huoltoikäisen käyttöiän pidentämiseksi portti on varustettu ohjausreiällä tiivistyspinnan suojaamiseksi keskipitkällä eroosiolla, ja se sopii aina tiivistyspintaan, onko venttiili täysin avoin vai täysin suljettu. Kun venttiili on täysin auki, venttiilikanava on sileä ja suora, virtausvastuskerroin on erittäin pieni, eikä painehäviötä ole melkein. Putkilinja voidaan puhdistaa putkenpuhdistuksella.
Tämä yhden levyn tasainen porttiventtiili ottaa käyttöön pakkausrakenteen, jolla on itsehallintakyky, ei tarvitse säätää usein, ja se on erittäin helppo avata ja sulkea. Tiivistyssuorituskyky on luotettava, ja pakkaus on varustettu apuvälineen tiivistysrasvan injektiorakenteella, joka ratkaisee ongelman, jonka yleisventtiilien pakkaaminen todennäköisesti vuotaa. Kun venttiili on suljettu, sisäontelon korkea paine voidaan purkaa automaattisesti turvallisen käytön varmistamiseksi. Tuote on täysin suljettu rakenne, jolla on hyvä suojaus ja sitä voidaan käyttää kaikissa sääolosuhteissa. Venttiili on varustettu sijainti -indikaattorilla venttiilin avaamisen ja sulkemisasennon näyttämiseksi. Yläkuormitustyyppi voi säästää aikaa ja kustannuksia kunnossapidon aikana.
