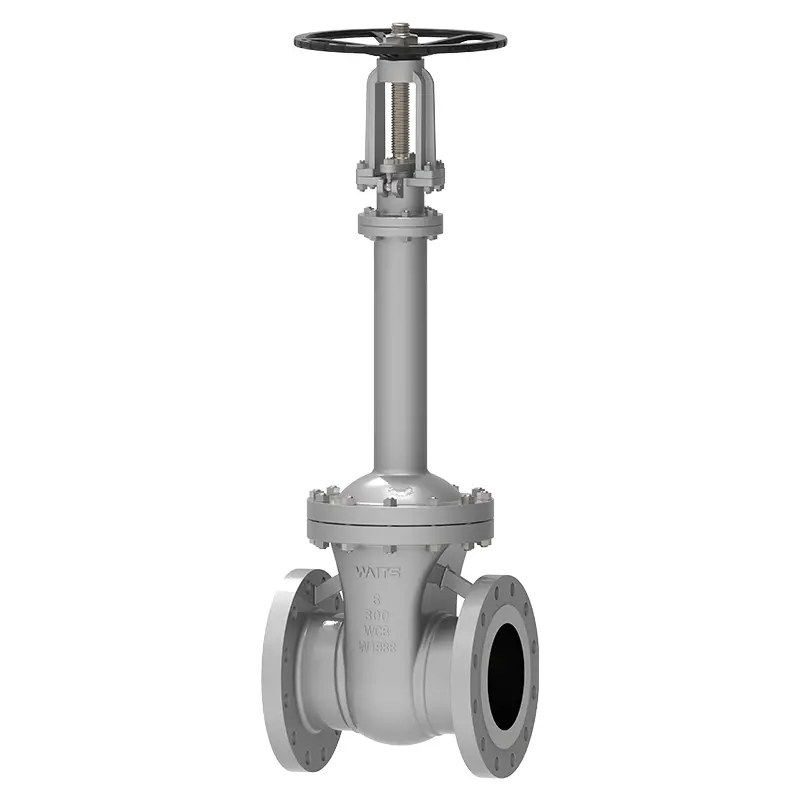

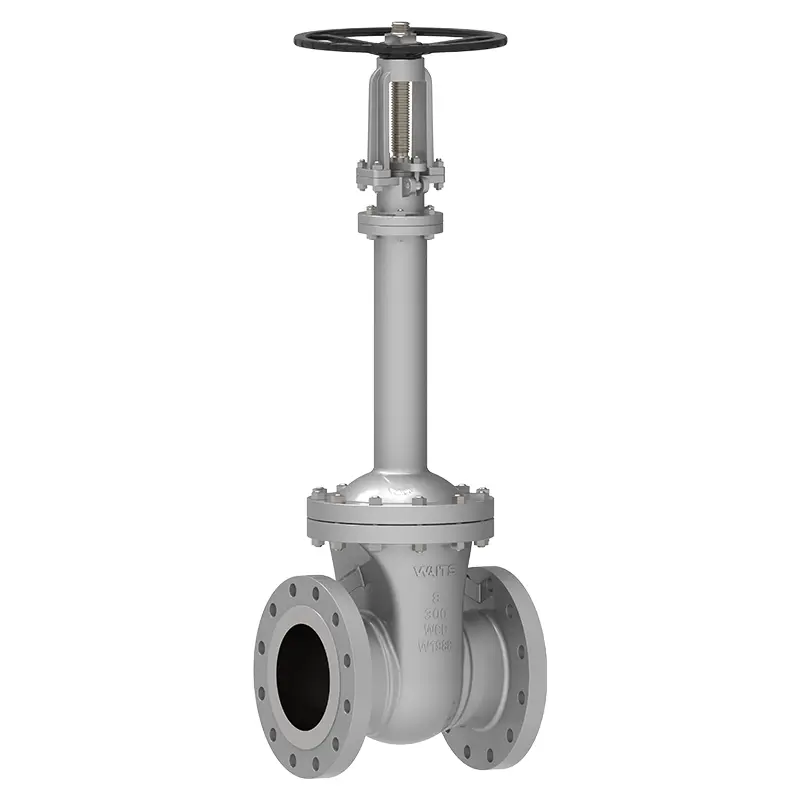

Paljeluistiventtiili

Jos etsit korkealaatuista paljeluistiventtiiliä, Waits voi olla luotettu valintasi. Alan kokeneena venttiilivalmistajana ja -toimittajana valmistamamme paljeluistiventtiiliä käytetään laajalti kaupunkien lämmityksessä, kaasunsiirrossa, höyryputkissa ja suurissa vesihuoltoprojekteissa, ja asiakkaat ovat tunnustaneet sen monissa Euroopan maissa ja Lähi-idässä.

Lähetä kysely

Tuotteen Kuvaus

Paljeluistiventtiili muodostaa metalliesteen nesteväliaineen ja ilmakehän välille automaattisen rullahitsauksen avulla, joka on rakenne, joka suojaa venttiilin karaa vuodolta.
Paljerakennetta käytetään sisällä ja ruostumattoman teräksen palkeen alapää on hitsattu venttiilin karaan estämään prosessineste syövyttämästä venttiilin karaa. Toinen pää asetetaan venttiilirungon ja venttiilin kannen väliin staattisen tiivisteen muodostamiseksi. Kaksoistiivisterakenne on turvallisempi. Jos palkeet rikkoutuvat, myös venttiilivarren tiiviste estää vuodon.
Palje on hitsattu venttiilin karaan vakaan toimintakyvyn ylläpitämiseksi ja venttiilin tulpan tärinän aiheuttaman venttiilivarren tärinän välttämiseksi. Paljeluukkuventtiili soveltuu parhaiten putkiin, joissa on höyryä, palavia, räjähtäviä, lämpööljyjä, erittäin puhtaita, myrkyllisiä ja muita aineita.

Toteutusstandardit

Suunnittelustandardit	DIN3356, ASME B16.34
Laippastandardit	DIN2543-2545, ASME B16.5, ASME B16.47
Yhteysmenetelmät	RF,
Testaus ja hyväksyminen	DIN3230, API 598
Rakenteellinen pituus	DIN3203, ASME B16.10
Paine- ja lämpötilaluokitukset	ASME B16.34,
Palonkestävä testi	API607, API6FA
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosionestorakenne	NACE MR 0103, NACE MR 0175

Sovellus

Koko	NPS 2″~ NPS 24″ DN50~ DN600
Painealue	CL150 ~ CL1500 PN10 ~ PN260
Lämpötila-alue	-20 ℃ ~ 350 ℃
Sovellusalue	Vesijohtovesi, jätevesi, rakentaminen, öljy, kemianteollisuus, ruoka, lääketiede, tekstiili, sähkö, laivanrakennus, metallurgia, energiajärjestelmä jne.
Ajotila	Käsipyörä, kartiohammaspyörä, sähköinen, pneumaattinen jne.
Venttiilin runko / venttiilin kansi	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Alloy 20, Monel...
Tiivistyspinta	Runko, rungon verhous rautapohjainen seos, verhous kovapohjainen seos
Venttiilin varsi	F6A F304 F316 F51 F53 Monel K500
Venttiilivarren mutteri	Kupariseos
Pakkaus	Joustava grafiitti, grafiittiasbestitiiviste, polytetrafluorieteeni...

Suorituskykyominaisuudet

Edut
1. Paljeluistiventtiilillä on kohtuullinen rakenne, luotettava tiivistyskyky ja kaunis ulkonäkö;
2. Tiivistepinta on hitsattu Co-pohjaisella kovametalliseoksella, joka on kulutusta kestävä, korroosionkestävä, kitkaa kestävä ja jolla on pitkä käyttöikä;
3. Venttiilin varsi on karkaistu ja nitridoitu pintaan, jolla on hyvä korroosion- ja kitkakestävyys;
4. Kaksinkertainen tiivistysrakenne on otettu käyttöön, ja suorituskyky on luotettavampi;
5. Venttiilin varren nostoasennon ilmaisin on intuitiivisempi;
6. Osien materiaali, laipan ja päittäishitsauksen numerokoko voidaan kohtuudella valita todellisen tilanteen tai käyttäjän vaatimusten mukaan vastaamaan erilaisia teknisiä tarpeita.

Ominaisuudet:
1. Kaksoistiiviste on palkeen + venttiilivarren tiiviste. Jos palkeet rikkoutuvat, venttiilivarren tiiviste estää myös vuodon;
2. Ei nestehävikkiä ja pieni energiahäviö;
3. Pitkä käyttöikä, joka auttaa vähentämään huollon määrää;
4. Kaasuväliaineen venttiilin istuin käyttää pehmeää PTFE-tiivistemateriaalia, joka auttaa parantamaan palkeen luistiventtiilin tiivistystä;
5. Venttiilin istukassa on kartiomainen kova tiiviste, joka kestää korkeita lämpötiloja ja jolla on hyvä ilmatiiviys;
