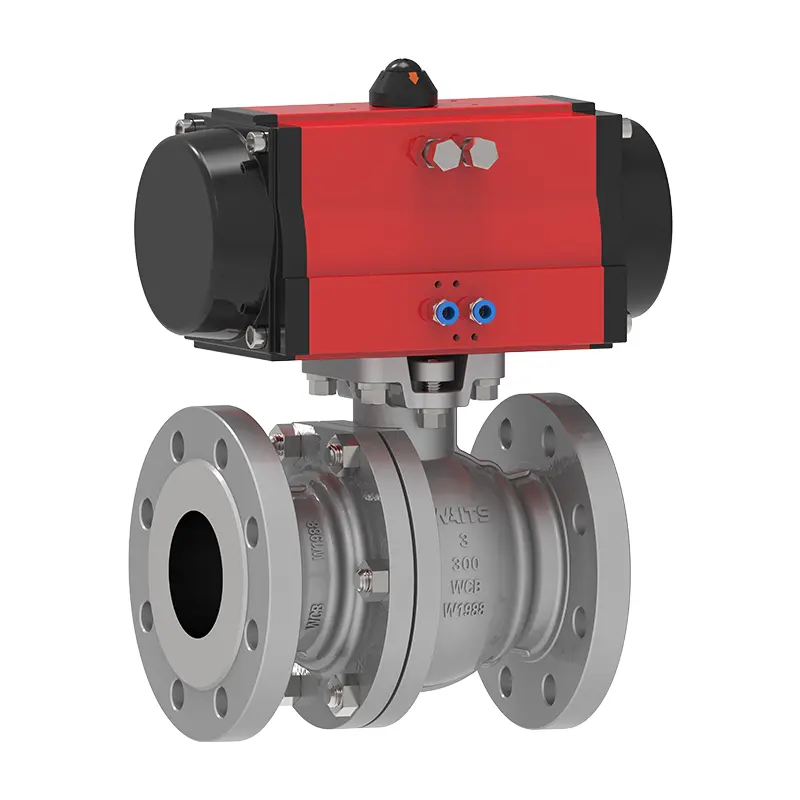

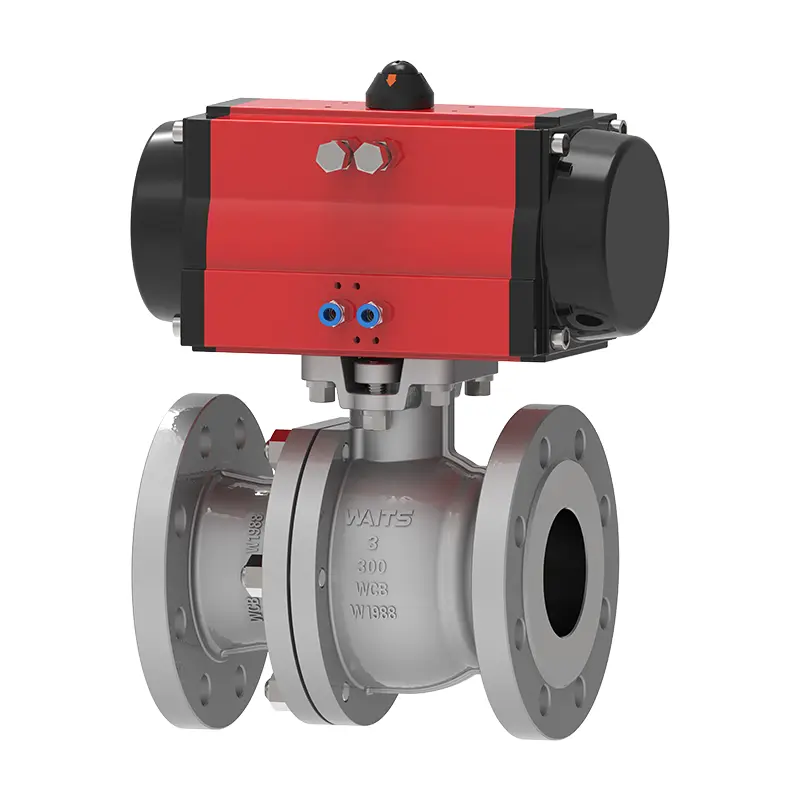

Kaksiosainen pneumaattinen kelluva palloventtiili (kiinnikkeellä‌)

Odottaa venttiilin edistyneen kaksiosaisen pneumaattisen kelluvan palloventtiilin (kiinnikkeellä‌ ‌ ‌) on erittäin helppo asentaa teollisiin sovelluksiin, mikä säästää paljon ongelmia! Tämä on pneumaattisesti ajettu venttiili, jossa on ruostumattomasta teräksestä valmistettu runko ja PTFE -istuin. Waits -venttiili keskittyy tarjoamaan edullisimpia nesteventtiilejä teollisuudelle, kuten petrokemikaaleille, sähköntuotanto ja vedenkäsittely.

Lähetä kysely

Tuotteen Kuvaus

Odottaa venttiilin korkealaatuista kaksiosaista pneumaattista kelluvaa palloventtiiliä (kiinnikkeellä‌ ‌ ‌ ‌) omaksuu kaksiosaisen rakenteen, venttiilin rungon ja venttiilin kannen kytkettynä pulteilla, kompaktilla rakenteella ja helppolla kunnossapidolla. Se on erittäin sopiva veden, höyryn, öljyn ja muiden väliaineiden päälle/pois ja kuristamiseen, erityisesti kemikaalien, elintarvike- ja lääketeollisuuden putkistojärjestelmiin.

Tärkeimpiä etuja ovat: nopea vasteaika; Erinomainen tiivistyssuoritus; Pitkä käyttöikä.

Verrattuna kolmiosaiseen malliin, kaksiosaisella kelluvalla palloventtiilillä on seuraavat edut: pienempi jalanjälki, kevyempi paino, sopiva asennuksiin, joissa on rajoitetusti tilaa; alhaiset kustannukset

Kaksiosainen pneumaattinen kelluva palloventtiili (kiinnikkeellä‌ ‌ ‌) on huoltovapaa kaksiosainen täysi porauspalloventtiili, joka sopii yleisiin, teollisuus- ja kemiallisiin sovelluksiin; Soveltuu vedenkäsittelyyn, kemikaaleihin, heikosti syövyttäviin ja puoliksi syövyttäviin nesteisiin.

Käyttötila on yksivaikutteinen tai kaksoisnäyttely, ja saatavana on sarja konfiguroitavia vaihtoehtoja, mukaan lukien rajakytkimet, solenoidiventtiilit ja paikannimet.

Pääominaisuudet:

Saatavana BSP- tai NPT -rajapinta, koko: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 - 2 tuumaa (NPT).

Painealue: CL150 ~ CL2500 PN10 ~ PN260

Lämpötila -alue: -20 ℃ ~ 400 ℃

Varustettu puhalteleen anti-venttiilin varrella.

Kaksiosainen pneumaattinen kelluva palloventtiili (kiinnikkeellä‌ ‌ ‌) täyttää nykypäivän prosessin hallinnan tiukat vaatimukset. Kokoonpanon aikana kaikki käyttökomponentit tarkistetaan tiukasti ja 100% tehdas testataan ennen lähetystä.

Toteutusstandardit-kaksi kappaletta pneumaattinen kelluva palloventtiili （kiinnikkeellä‌ ‌）））））
Suunnittelustandardit	6d/Fire Fire 608, BS5351
Laippa -standardi	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Yhteysmenetelmät	RF, BW, SW, NPT, FNPT
Testaus ja hyväksyminen	Tulipalo 598, EN12266
Rakennepituus	API6D/ASME B16.10/EN558
Paine- ja lämpötilarvostelut	ASME B16.34
Palonkestävä testi	Tulipalo 6fa, palo 607
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0175

Levityskaksi kappaletta pneumaattinen kelluva palloventtiili （kiinnikkeellä‌ ‌）
Koko	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Painealue	CL150 ~ CL2500 PN10 ~ PN260
Lämpötila -alue	-20 ℃ ~ 400 ℃
Sovellusalue	Sovellettavissa erilaisiin väliaineisiin, kuten veteen, höyryyn, öljyyn, nesteytettyyn kaasuun, maakaasuun, hiilikaasuun, typpihappo, etikkahappo, hapettavat väliaineet, urea jne.
Käyttötila	Hydraulinen, pneumaattinen, sähkö-, manuaali- ja matovaihteisto.
Venttiilin runko/venttiilin kansi	PAKUUT: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tiivistyspinta	Vahvistettu PTFE, para-polyphenyleeni (rptfe, ppl), metalli
Venttiilin varsi	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Pallo	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Sauva	Asbestigrafiitti, joustava grafiitti, polytetrafluorietyleeni, rautapohjainen seos

Pneumaattinen käyttöprosessi

1.Koristettu ilma (0,4–0,7mPa) syötetään toimilaitteen männän tai vaihdemekanismin ohjaamiseksi.

2.Torkki on tulostettu venttiilin varren 90 ° kiertämiseksi kytkemällä pallon läpi reikäsuunta (täysin avoin/täysin suljettu).

3.Single -vaikuttavat sylinterit vaativat jousen nollausta, kun taas kaksoisvaikutteiset sylinterit ohjataan solenoidiventtiilin suunnan muutoksen avulla.

4.Arpid -vaste: Pneumaattiset toimilaitteet saavuttavat kytkentänopeuden 0,05 sekuntia sykliä kohti, sopivat hätätilanteiden sulkemiskenaarioihin.

Valintakriteerit

1. Valitse yksittäinen toimiva tai kaksinkertainen toimiva pneumaattinen pää vääntömomentin vaatimusten perusteella.

2. PTFE -tiivisteet syövyttäville väliaineille; Valitse metalli-kovat tiivisteet korkean lämpötilan/korkeapainesovelluksiin.

3.Flange -kasvot, jotka on suunniteltu ASME B16.5: lle varmistavat putkilinjan yhteensopivuuden.
