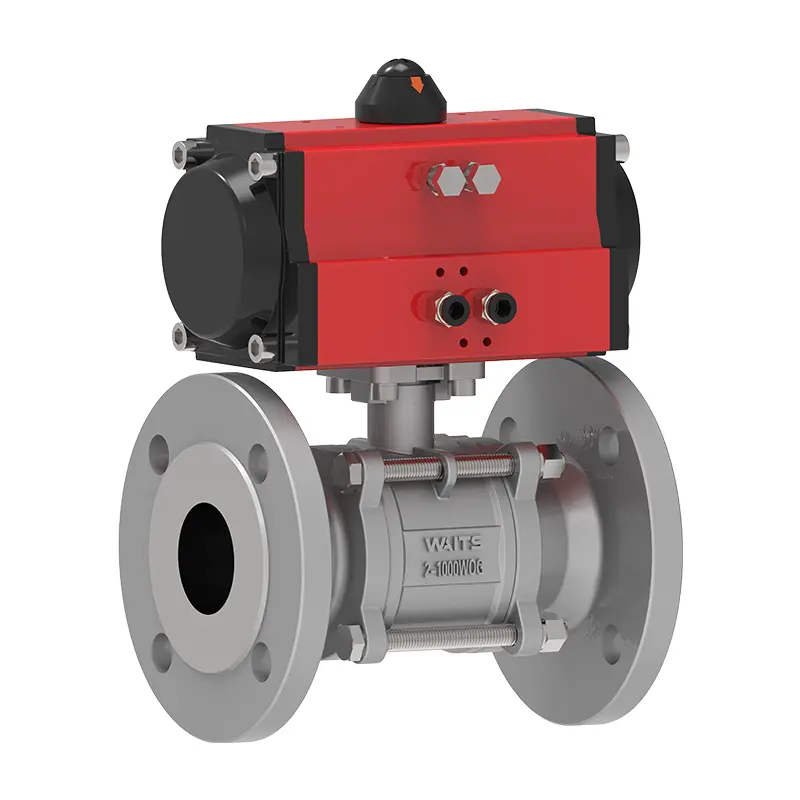

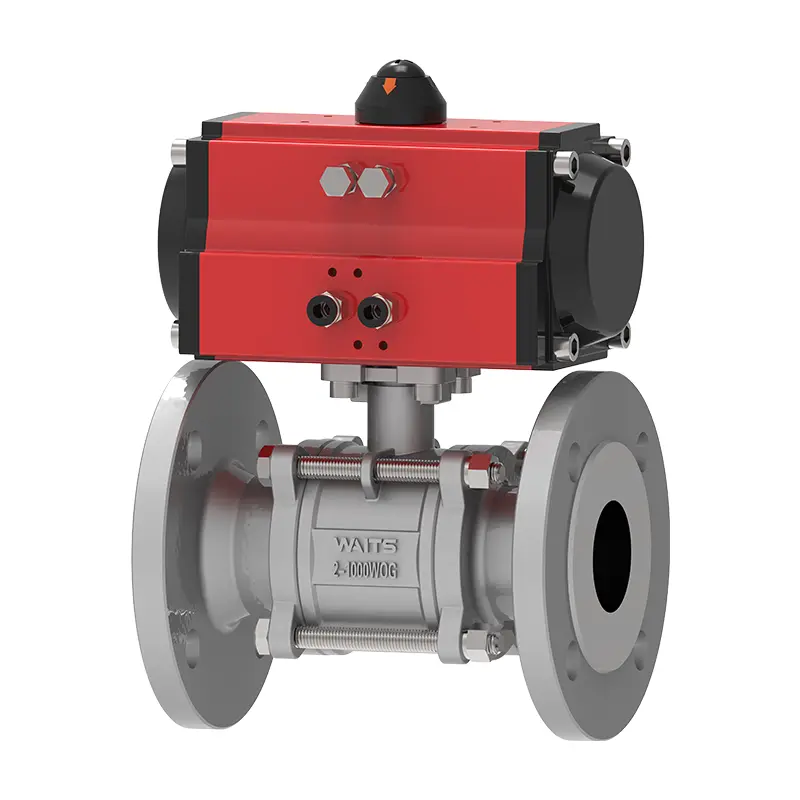

Kolmiosainen pneumaattinen kelluva palloventtiili (kiinnikkeellä‌)

Waits-venttiili kolmiosainen pneumaattinen kelluva palloventtiili (kiinnikkeen kanssa) on ISO- ja API-sertifioitu ja se on läpikäynyt tiukat paine-/tiivistestaukset. Pneumaattinen toimilaite käyttää sisäistä kovaa anodisoitua ja ulkoista suulakepuristettua alumiinikoteloa epoksipäällystetyillä päätykattoilla. Tällaiset materiaalit ja suunnittelu ovat erittäin korroosioiden kestäviä. Uskon, että kun kohtaat muita yksinkertaisia venttiilejä, pahoittelet, ettet valitse odotusventtiilin venttiiliä!

Lähetä kysely

Tuotteen Kuvaus

Odottaa venttiilin korkealaatuista kolmiosaista pneumaattista kelluva palloventtiili (kiinnikkeen kanssa) on kolmen kappaleen täysi porauspalloventtiili, jossa on pneumaattinen toimilaite, joka toteuttaa kaksisuuntaisen tiivistyksen keskipaineessa kelluvan pallomuunnittelun kautta. Venttiilin varren päälle on integroitu standardoitu korkea alusta, joka voi suoraan asentaa telineen ja hammaspyörän tai männän pneumaattiset toimilaitteet. Sitä käytetään laajasti nesteen hallinnassa ja hätätilanteiden sammuttamisessa kemikaalilla, energialla ja muilla toimialoilla.

Kolmiosaisen pneumaattisen kelluvan palloventtiilin (kiinnikkeen kanssa) venttiilirunko ja sisäkomponentit on valmistettu 316 ruostumattomasta teräksestä, ja tiivistysmateriaali on PTFE. Tämän venttiilin painearvo on CL150 ~ CL2500 PN10 ~ PN260, ja lämpötila -luokitus on -20 ℃ ~ 450 ℃. Kolmen kappaleen malli yksinkertaistaa huoltoa sinulle poistamatta päätykappaleita putkilinjasta, säästäen aikaa, vaivaa ja rahaa. Se on erittäin hyvä venttiili, ansaitset sen. Venttiili on varustettu kaksinkertaisella toimivalla pneumaattisella toimilaitteella ja se on varustettu kiinnitystyynyllä, joka täyttää ISO 5211 -standardin. Toimilaite voidaan asentaa ilman kiinnikkeen tai aseman kytkentä.

Toteutusstandardit-kolme kappaletta pneumaattinen kelluva palloventtiili （kiinnikkeellä‌ ‌）））））
Suunnittelustandardit	6d/Fire Fire 608, BS5351
Laippa -standardi	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Yhteysmenetelmät	RF, BW, SW, NPT, FNPT
Testaus ja hyväksyminen	Tulipalo 598, EN12266
Rakennepituus	API6D/ASME B16.10/EN558
Paine- ja lämpötilarvostelut	ASME B16.34
Palonkestävä testi	Tulipalo 6fa, palo 607
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0175

Levitys kolme kappaletta pneumaattinen kelluva palloventtiili （kiinnikkeellä‌ ‌）
Koko	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Painealue	CL150 ~ CL2500 PN10 ~ PN260
Lämpötila -alue	-20 ℃ ~ 450 ℃
Sovellusalue	Sovellettavissa erilaisiin väliaineisiin, kuten veteen, höyryyn, öljyyn, nesteytettyyn kaasuun, maakaasuun, hiilikaasuun, typpihappo, etikkahappo, hapettavat väliaineet, urea jne.
Käyttötila	Hydraulinen, pneumaattinen, sähkö-, manuaali- ja matovaihteisto.
Venttiilin runko/venttiilin kansi	PAKUUT: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tiivistyspinta	Vahvistettu PTFE, para-polyphenyleeni (rptfe, ppl), metalli
Venttiilin varsi	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Pallo	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Sauva	Asbestigrafiitti, joustava grafiitti, polytetrafluorietyleeni

Rakenne ja ydinominaisuudet

1. Venttiilin runko koostuu vasemmasta rungosta, oikeasta rungosta ja keskimmäisestä rungosta, joka on kytketty pulteilla helpon purkamisen, ylläpidon ja sisäisen komponenttien vaihtamiseksi.

2.Kuilloinen pallomuunnittelu käyttää väliainepainetta tiivistyspintojen työntämiseen saavuttaen kaksisuuntaisen tiivistyksen, joka sopii usein avaus-/sulkemisoperaatioihin.

3.A Standardisoitu korkea alusta (noudattaa ISO 5211: tä) on integroitu venttiilin varren yläosaan, joka tukee pneumaattisten toimilaitteiden suoraa asennusta (esim. Rela- ja pinion, mäntätyypit).

4. Alustan suunnittelu virtaviivaistaa toimilaitteen asennusta, mukautuu pneumaattisiin päihin useista tuotemerkeistä ja vähentää jälkiasennuskustannuksia.

5.Venttiilirunko on yleisesti valmistettu 304/316L: n ruostumattomasta teräksestä, joka tarjoaa voimakasta korroosionkestävyyttä kemikaalille, vedenkäsittelylle ja vastaaville ympäristöille.

6. Selvityspinnat voidaan valita PTFE- tai metalli -tiivisteiksi.
