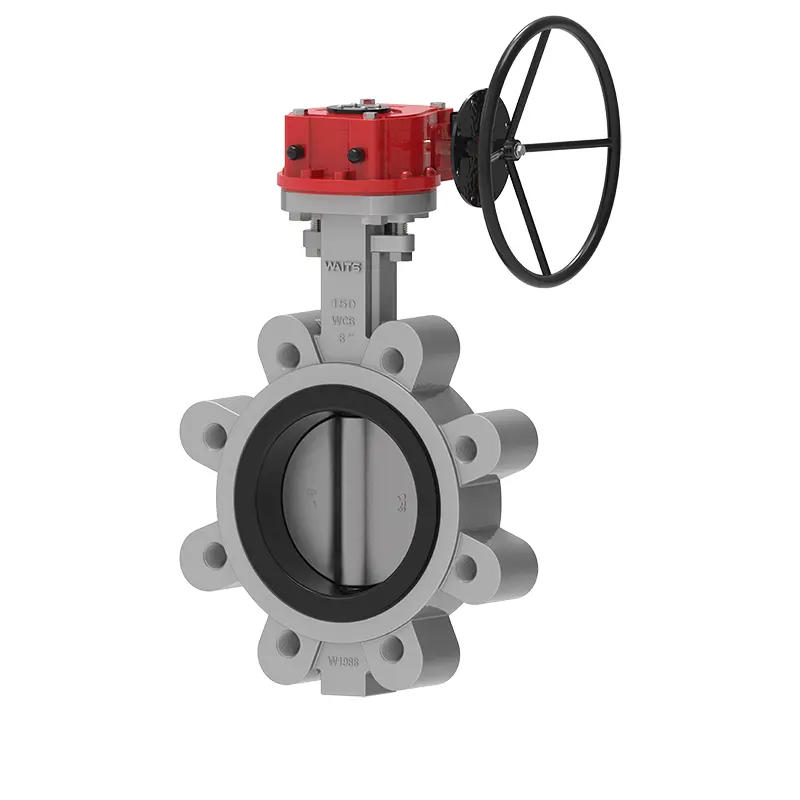

Pehmeä istuva kiekko -lug -perhonen venttiili

Pehmeä istuva kiekkovarjo -perhonen venttiili on yksi tuotteista, joita odotukset voivat tarjota asiakkaille ympäri maailmaa. Sen kumiventtiilin istuin on valmistettu luonnollisesta korkealaatuisesta kumista, jonka ammattilaisemme on huolellisesti valinnut, ja sitä voidaan käyttää elintarvikekumissa. Meillä ei ole vain erinomaisia hintoja, vaan myös luotettavaa laatua, samoin kuin täydelliset hankinnat ja myynnin jälkeiset palvelut.

Lähetä kysely

Tuotteen Kuvaus

Ammattimaisena venttiilin valmistajana Waits on kokenut ja pysyy aikojen kanssa. Meidän suunnittelemalla pehmeällä istuvalla kiekkojen Butterfly -venttiilillä on seuraavat ydinsuunnittelupisteet:
1. Korkea elastisuusventtiilin istuinkumi: EPDM -venttiilin istuimen kumipitoisuus on 50%. Kiinnitämme laadun kannalta suuri merkitys. Venttiiliä on simuloitu yli 10 000 kertaa avautumisen ja sulkemisen ajan, jotta ei vuotaa.
Venttiilin istuimen referenssiominaisuudet ovat seuraavat: rannalla kovuus/aste 72 ± 3, 200%: n vetolujuus/MPa ≥6, vetolujuus MPA≥15, pidentyminen tauko/%≥350, pysyvä muodonmuutos tauko/%≦ 10, kyynellujuus/kn.m-1 ≥35, pysyvä muodonmuutos (70 ℃*22h, kompressionopeus 25%.
Samanaikaisesti tällä laaja-alaisen venttiilin istuimen, jonka halkaisija on noin 20 mm
2. Butterfly -levy ja venttiilin akseli on kytketty ilman tapit, jotta vältetään vuodot ja korroosio, joka aiheutuu nastajen asentamisesta. Lisäksi venttiilin akseli on helppo purkaa, mikä helpottaa venttiilin istuimen korvaamista, mikä vähentää ylläpidon ja vaihdon kustannuksia ja vaikeuksia.
3. Venttiilirunko on varustettu lentävällä laitteella, joka on turvallisempi.

Toteutusstandardit

Suunnittelija	API 609, EN593, BS 5155, GOST
Päätystandardi	ANSI B16.1 CL. 125 lb ja B16,5 cl. 150 kiloa 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 ja PN16 Kuten 2129 Taulukko D ja E BS 10 Taulukko D ja E MSS SP44 CL. 150 kiloa AWWA C207 150LB ISO 2531 PN6, PN10 ja PN16 ISO 7005 PN6, PN10 ja PN16
Tarkastus	API 598, ISO 5208, EN 12266-1, GOST
Kasvotusten	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Ylin laippa	ISO 5211

Soveltaminen

Käyttölämpötila	-45 ℃ ~ 150 ℃
Koko	2 "-80", DN50-DN2000
Työpaine / CWP	16bar 10bar
Kuori	24bar 15Bar
Tiiviste	18bar 10bar
Ilmakoe	6bar 6bar
Toimintaympäristö	Liitäntälaite ja pilkkajärjestelmän kemiallinen prosessointi Suolanpoistokasvit, porauslaitteet, juomavesi Kuiva jauhe, ruoka ja juoma, kaasu kasvit HAVC -kaivosteollisuus, paperiteollisuus, hiekan käsittely, meriveden, sokeriteollisuus Termotekninen vedenkäsittely jätevesi
Operaattori	Vipu, vaihde, sähköinen, pneumaattinen jne.
Rungon materiaali	Valurauta, rautarauta, hiiliteräs, ruostumaton teräs, al-pronssi jne.
Levy	Valurautainen rauta rautahiiliteräs ruostumattomasta teräksestä valmistettu al-Bronze
Varsi	2CR13 F304 F316 F51 F53 Monel K500
ISTUIN	Buna nbr ePDM Viton Ptfe Hepdm neopreeni hypalon luonnonkumi

Suorituskykyominaisuudet

1. Pehmeä istuva kiekkojen Butterfly -venttiili on pieni koko, painopiste, helppo asentaa ja helppo purkaa ja ylläpitää.
2. Rakenne on yksinkertainen ja kompakti, operatiivisen aukon ja sulkemisnopeuden 90.
3. Vääntömomentti on pieni toiminnan aikana, mikä on työvoimaa säästävää ja kevyttä.
4
5. Eri komponenttimateriaalit voidaan valita ja soveltaa erilaisiin väliaineisiin.
6. Virtausominaisuudet ovat yleensä lineaarisia ja säätösuorituskyky on hyvä.
7. Avaus- ja sulkemiskokeessa se kestää kymmeniä tuhansia kertoja, mikä todistaa täysin pitkän käyttöiän.
8. Sitä voidaan käyttää päätyventtiilinä.
