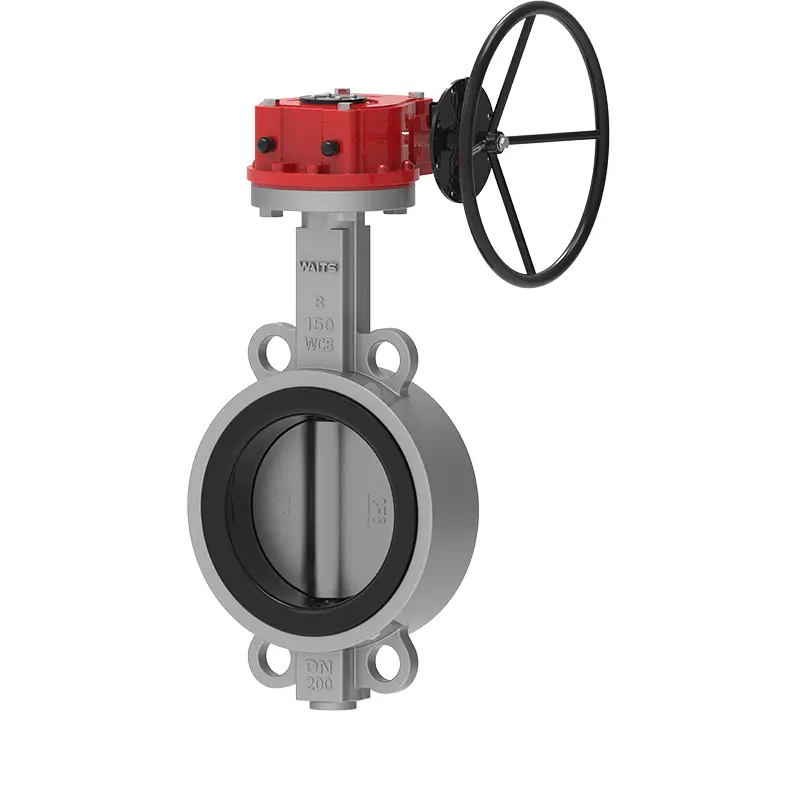

Pehmeä istuva kiekko perhonen venttiili

Waits on suuri venttiilin valmistaja ja toimittaja, joka voi tarjota sinulle pehmeän istuvan kiekko -perhosenttiilin. Tämä venttiili käyttää kumiventtiilin istuinta, mieluiten luonnollista korkealaatuista kumia, jotka voivat saavuttaa elintarvikelaatuisen sertifikaatin. Sillä on erinomainen sovellus Uuden -Seelannin maitolähteen tehtaalla ja Israelin suolanpoistolaitoksessa.

Lähetä kysely

Tuotteen Kuvaus

Wittsin pehmeällä istuvalla kiekko -perhosventtiilillä on seuraavat mallit suunnittelun ja tuotannon aikana, ja sitä on parannettu suorituskyvyn suhteen:
1-korkea joustava venttiilin istuinkumi
EPDM -venttiilin istuimen kumipitoisuus on 50%, ja sitä on testattu yli 10 000 kertaa simulaation avaus- ja sulkemiskokeissa ilman vuotoa.
Ranna kovuus/aste 72 ± 3 200%: n vetolujuuteen/MPA ≥6, vetolujuus MPA≥15, venymä murto/%≥350, pysyvä muodonmuutos tauko/%≦ 10, kyynellujuus/kn.m-1 ≥35, kompressio pysyvä muodonmuutos (70 ℃*22H, kompressioaste 25%)/%≦ 20.
Verrattuna kapean reunan venttiilin istuimeen, laaja-alaisen venttiilin istuimella on laajempi kosketuspinta putkilinjan kanssa, halkaisija on noin 20 mm ja parempaa asennuksen tiivistyksen suorituskykyä.
2--Butterfly-levy ja venttiilin akseli on kytketty ilman tapit, jotka voivat täysin välttää nastajen asentamisen aiheuttamat vuodot ja korroosion. Venttiilin akseli on helppo purkaa, mikä on kätevä venttiilin istuimen vaihtamiseen.
3-Venttiilin runko on varustettu lentävällä laitteella, joka on parempi ja turvallisempi käyttää putkilinjassa.

Toteutusstandardit

Suunnittelija	API 609, EN 593, BS5155, GOST
Päätystandardi	Toteutustandardit ANSI B16.1 CL. 125 lb ja B16,5 cl. 150 kiloa 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 ja PN16 Kuten 2129 Taulukko D ja E BS 10 Taulukko D ja E MSS SP44 CL. 150 kiloa AWWA C207 150LB ISO 2531 PN6, PN10 ja PN16 ISO 7005 PN6, PN10 ja PN16
Tarkastus	API 598, ISO 5208, EN 12266-1, GOST
Kasvotusten	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Ylin laippa	ISO 5211

Soveltaminen

Käyttölämpötila	-45 ℃ ~ 150 ℃
Koko	2 "-80", DN50-DN2000
Työpaine / CWP	16bar 10bar
Kuori	24bar 15Bar
Tiiviste	18bar 10bar
Ilmakoe	6bar 6bar
Toimintaympäristö	Liitäntälaite ja pilkkajärjestelmän kemiallinen prosessointi Suolanpoistokasvit, porauslaitteet, juomavesi Kuiva jauhe, ruoka ja juoma, kaasu kasvit HAVC -kaivosteollisuus, paperiteollisuus, hiekan käsittely, meriveden, sokeriteollisuus Termotekninen vedenkäsittely jätevesi
Operaattori	Vipu, vaihde, sähköinen, pneumaattinen jne.
Rungon materiaali	Valurauta, rautarauta, hiiliteräs, ruostumaton teräs, al-pronssi jne.
Levy	Valurautainen rauta rautahiiliteräs ruostumattomasta teräksestä valmistettu al-Bronze
Varsi	2CR13 F304 F316 F51 F53 Monel K500
ISTUIN	Buna nbr ePDM Viton Ptfe Hepdm neopreeni hypalon luonnonkumi

Suorituskykyominaisuudet

1. Pehmeä istuva kiekkoperhosventtiili on pieni, painopiste, helppo purkaa ja korjata.
2. Rakenne on yksinkertainen ja kompakti, operatiivisen aukon ja sulkemisnopeuden 90.
3.
4. Tiivennyssuorituskyvyn suhteen kaasutestivuoto on nolla, mikä on erittäin taattu.
5. Eri komponenttimateriaalit voidaan valita ja soveltaa erilaisiin väliaineisiin.
6. Virtausominaisuudet ovat yleensä lineaarisia ja säätösuorituskyky on hyvä.
7. Avaus- ja sulkemiskokeiden lukumäärä voi saavuttaa kymmeniä tuhansia kertoja, ja käyttöikä on pitkä.
