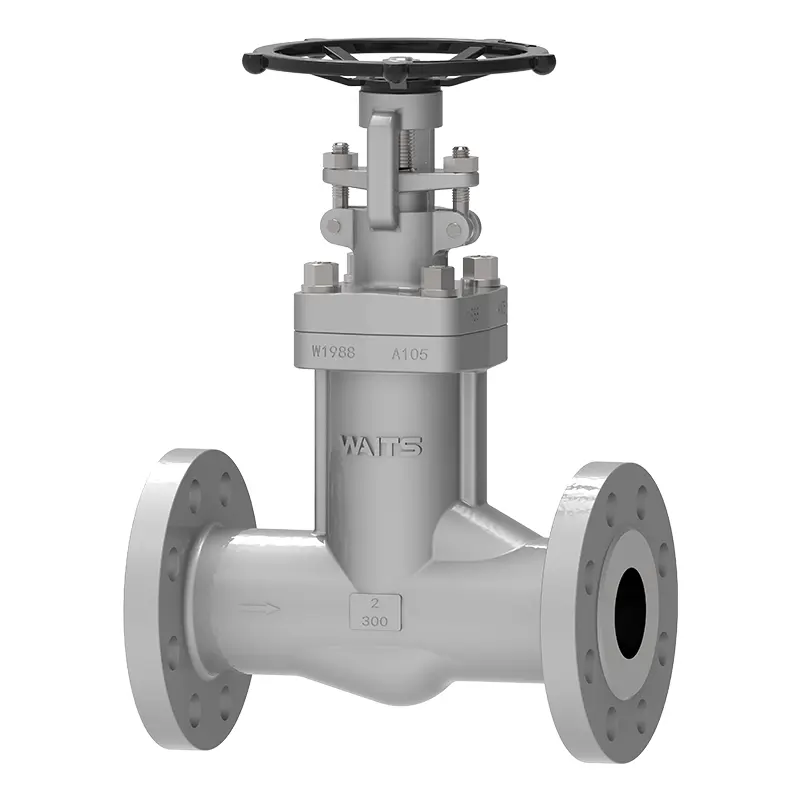

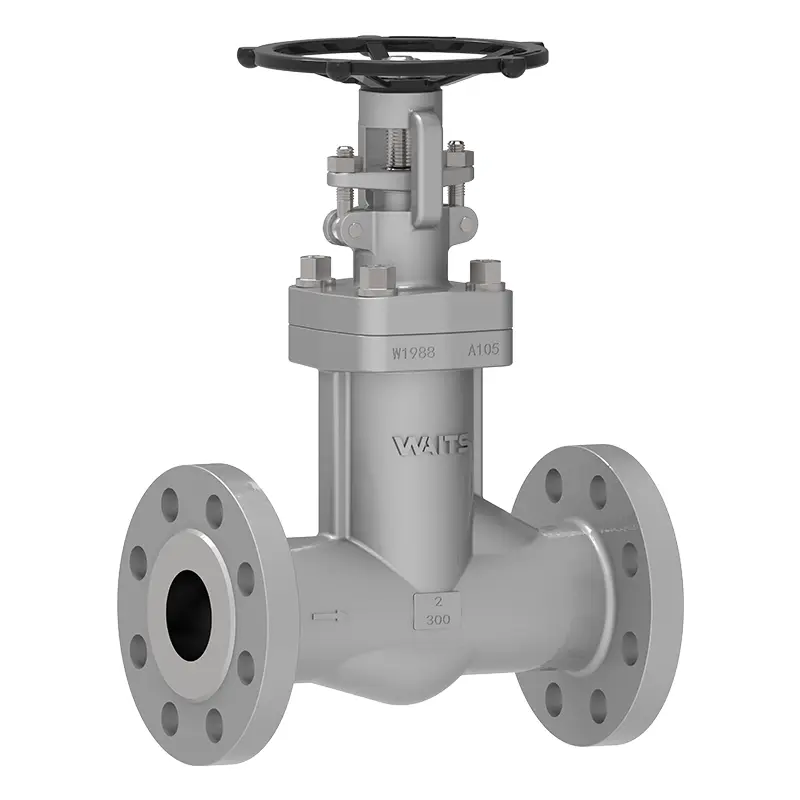

Takoitettu teräspalkeet maapalloventtiili‌ ‌

Odottaa venttiilin takotut teräspalkeet Globe -venttiili‌ sisältää korkealaatuisia ja kestäviä joustavia metallipalkeita, jotka kestävät pitkään. Se eliminoi yleiset tiivisteen ikääntymisen ja vuotojen pakkaamisen ongelmat, vähentää huoltokustannuksia ja seisokkeja ja tarjoaa insinööreille puhtaamman ja turvallisemman työympäristön.

Lähetä kysely

Tuotteen Kuvaus

Odottaa venttiilin takotettua teräspalkeita maapalloventtiiliä‌ sisältää kestävän palkeiden rakenteen sisällä. Ruostumattomasta teräksestä valmistettujen palkeiden pohja hitsataan venttiilin varrelle estääksesi prosessinesteet syöpistämästä venttiilin varrta. Toinen pää sijaitsee venttiilin rungon ja konepellin välissä staattisen sinetin muodostamiseksi.

Se käyttää kaksoistiivistettä, ja vaikka palkeet epäonnistuvat, venttiilin varren pakkaus voi silti estää vuotojen. Palkeet hitsataan venttiilin varrelle vakaan suorituskyvyn saavuttamiseksi ja vältetään venttiilin ytimen liikkeen aiheuttama värähtely.

Toteutustandardeja, jotka on taattu teräspalje Globe Valve‌ ‌
Suunnittelustandardit	API602 DIN3356
Yhteysstandardit	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Yhteys	RF, RTJ
Testien hyväksyminen	Tulipalo 598 EN12266
Rakenteen pituus	API6D/ASME B16.10/EN558
Paine- ja lämpötilarvostelut	ASME B16.34
Palokoe	API607, API6FA
Matala vuotostandardi	API 622
Korroosion vastainen suunnittelu	NACE MR 0175

Levitysrunkainen teräspalkeumaa maapalloa venttiili‌ ‌
Koko	Dn15 ~ dn50 （nps½ "~ 12"）
Painealue	Luokka150 ～ Class600, PN20 ～ PN100
Lämpötila -alue	-40 ℃～+350 ℃
Soveltaminen	Lämpövoimalaitoksen höyryjärjestelmä, hiilivedyt, happo- ja alkaliväliaineet ja korkeapaineiset vety, steriilit nesteet, kestävä syövyttäville kaasuille jne.
Käyttötila	Manuaalinen, sähköinen, pneumaattinen
Venttiilin runko/venttiilin kansi	PAKUUT: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Venttiilin ydin	PAKUUT: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Tiivistyspinta	Ruostumaton teräs, korkean lämpötilan seos, seosteräs
Venttiilin varsi	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Sauva	Pakattu pakkaus, asbestikuitupakkaus, joustava grafiittipakkaus,

Sovellus:

Takoitettu teräspalje Globe Valve‌ sopii putkistoihin, jotka kuljettavat väliaineita, kuten höyryä, syttyviä ja räjähtäviä väliaineita, lämpööljyä, korkean puhtaan nesteitä, myrkyllisiä aineita jne.

Metallipalkeet ovat avainkomponentteja monissa havainnoissa, tiivistämis-, nesteenkäsittely- ja käyttösovelluksissa. Eri valmistusmenetelmillä ja materiaaliominaisuuksilla on merkittävä vaikutus niiden luotettavuuteen matkan, paineominaisuuksien, jousenopeuden ja lämpötilavasteen suhteen.

Huomaa ero saumattomien ja saumaisten hitsattujen mallien välillä.

Projektivaatimuksista riippuen monissa tapauksissa muodostuneet palkeet, jotka on valmistettu pitkittäisistä saumahulluista putkista Alempien standardipoikkeamien ja seinämän paksuuden lisäksi myös mikrovuotojen ja kontaminaation mahdollisuus hitsauman ympärillä vähenee (esim. Tyhjiösovelluksissa).
