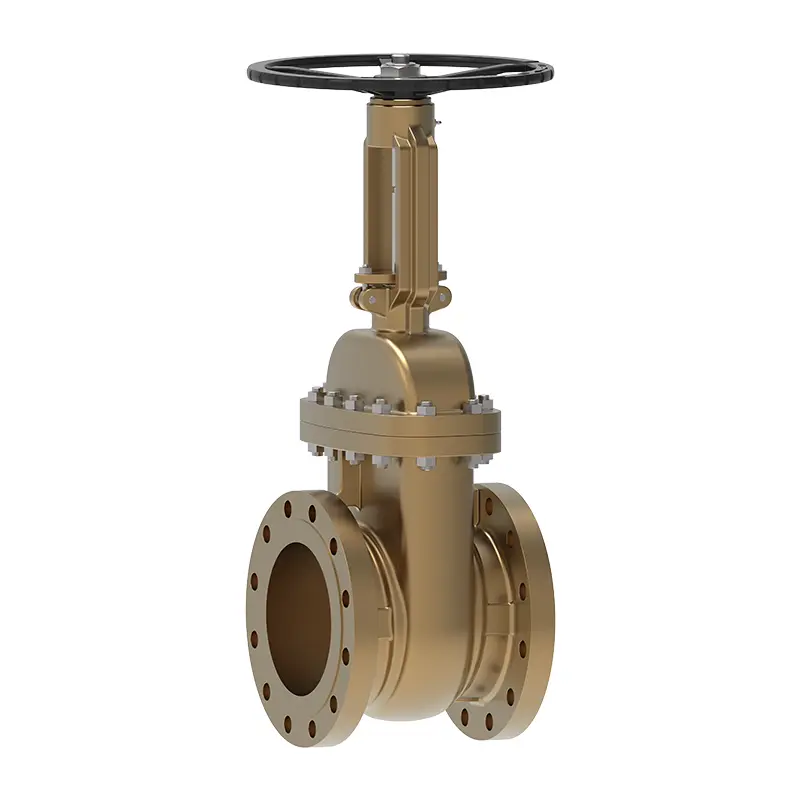

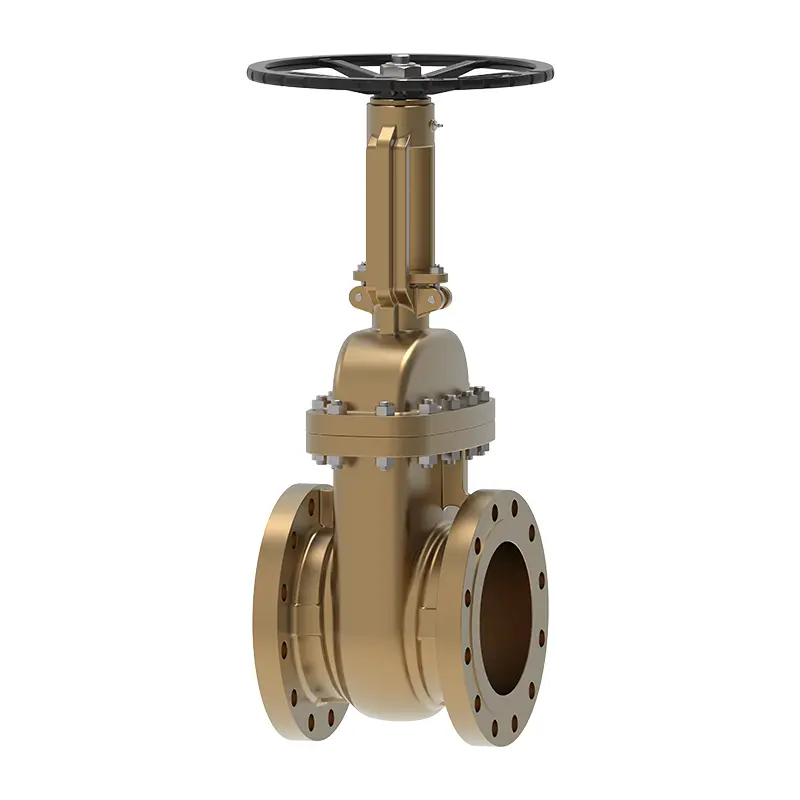

Pronssikiilan porttiventtiili

Odottaa venttiilin korkealaatuista pronssikiilan portin venttiilin kiilan porttiventtiiliä, joka käyttää pronssiventtiilin rungon, pronssiventtiilin verhoilun, kierteitetyn yhteyden ja venttiilin kannen ASTM B62 -määrityksen mukaisesti. Se omaksuu myös tarkkuusvalukiilan portin suunnittelun. Korkean lujuuden alumiinipronssimateriaali on resistentti korroosiolle/kulumiselle. Erilaiset käyttö-/liitäntämenetelmät sopivat eri putkistoihin.

Lähetä kysely

Tuotteen Kuvaus

Odota venttiilin kestävä pronssikiilan porttiventtiili, portti nostetaan vähitellen ja pois venttiilin istuimen tiivistyspinnasta kiertämällä käsipyörää tai ajamalla venttiilin varsi käyttölaitteen läpi. Painealue CL150 ~ CL300 PN10 ~ PN16. Venttiili omaksuu nousevan varren operaation ja on varustettu kiinteällä kiilalevyllä. Ei soveltu juomaveteen. Tervetuloa lähettämään meille viesti kertoa meille räätälöidystä sisällöstä, olemme verkossa milloin tahansa!

Työperiaate:
Kun portin nostokorkeus saavuttaa noin yhden kerran venttiilin nimellishalkaisijan, nestekanava poistetaan ja venttiili on täysin avattu. Todellisessa käytössä venttiilin varren yläosaa käytetään yleensä koko aukon osoituksena. Yläasennon saavuttamisen jälkeen käsipyörä käännetään yleensä 1/2 - 1 käännös todellinen täysin avoin asento, joka estää lukituksen lämpötilan muutosten vuoksi. Kun käsipyörä tai käyttölaite pyöritetään vastakkaiseen suuntaan, venttiilin varsi ajaa portin laskeutumaan ja portin tiivistyspinta sopii vähitellen venttiilin istuimen tiivistyspintaan. Tiivistys saavutetaan puristamalla portti tiukasti venttiilin istuinta vasten ulkoisen voiman tai keskipitkän paineen kautta väliaineen virtauksen estämiseksi.

Toteutusstandardit-Bronze Wedge Gate -venttiili
Suunnittelustandardit	API600/API6D EN1074-1
Laippa -standardi	ASME B16.5/ASME B16.47- A/B/EN1092
Yhteys	Rf.rtj, ff.bw.sw
Testien hyväksyminen	API 598
Rakenteen pituus	API 6D ASME B16.10 EN558
Paine- ja lämpötilarvostelut	ASME B16.34
Palokoe	6FA Fire Fire 607
Matala vuotostandardi	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0175

Sovellus-pronssikiilan porttiventtiili
Koko	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Painealue	CL150 ~ CL300 PN10 ~ PN16
Lämpötila -alue	-20 ℃ ~ 250 ℃
Soveltaminen	Sovelletaan veteen, meriveteen, öljyyn, höyryyn, maakaasuun ja heikosti syövyttäviin nesteisiin. Kova tiivistetyyppi pystyy käsittelemään hiukkasia sisältäviä väliainetta tai korkeaa lämpötilaa.
Käyttötila	Käsikäyttöinen toiminta, vaihdekäyttöinen, pneumaattinen käyttö, sähkökäyttöinen, hydraulinen käyttö
Venttiilirunko	Pronssi
Venttiilin istuin	EPDM, PTFE, NBR. Al - pronssi, int+stl
Venttiilin varsi	F304 -F316, Al - pronssi

Suorituskykyominaisuudet
Pronssikiilan porttiventtiilin venttiilin rungon sisällä on suora läpinäkyvä väliaine kanava, jolla on alhainen nesteenkestävyys, ja väliaine virtaa suorassa viivassa, jolla on alhainen virtausvastus, mikä voi tehokkaasti vähentää järjestelmän painehäviöitä.
Verrattuna stop -venttiileihin, portin liikesuunta on kohtisuorassa väliaineen virtaussuuntaan nähden, mikä helpottaa aukkoa ja sulkemista.
Elatusaine voi virtaa molemmissa suunnissa, eikä väliaineen virtaussuuntaa harkita asennuksen aikana, mikä on kätevää asennusta ja käyttöä eri putkilinjajärjestelmissä. Sillä on yksinkertainen ulkonäkö ja suhteellisen lyhyt rakennepituus, mikä on edullisempi tilanteissa, joissa asennustila on rajoitettu. Sillä on hyvä valmistuksen prosessoitavuus ja laaja valikoima sovelluksia.
Tuotetta voidaan käyttää käsikirjoittamalla; Varusteet; Pneumaattinen; Sähkökäyttöinen; Hydraulinen
