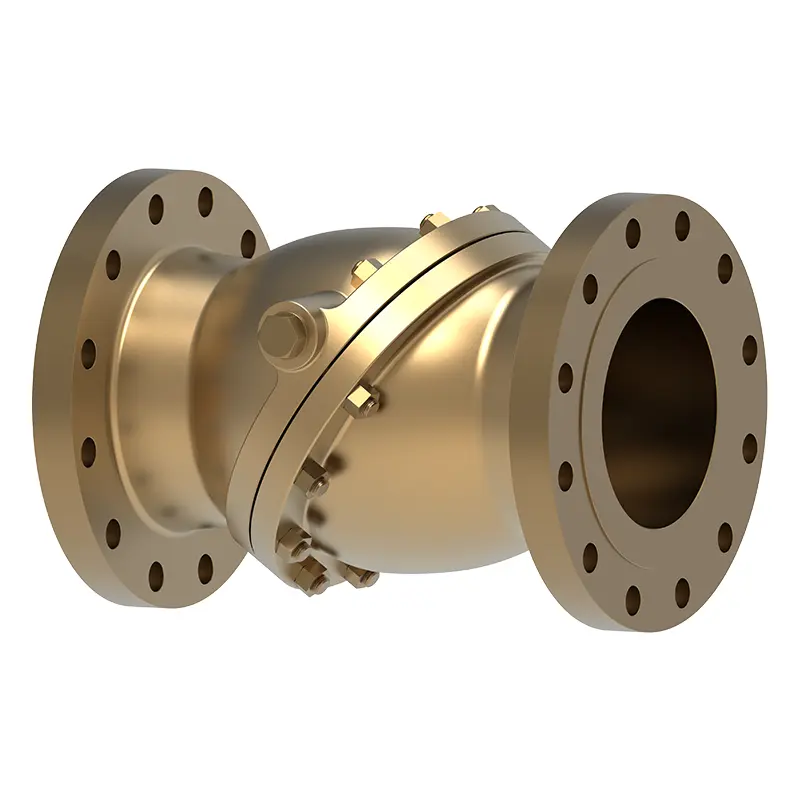

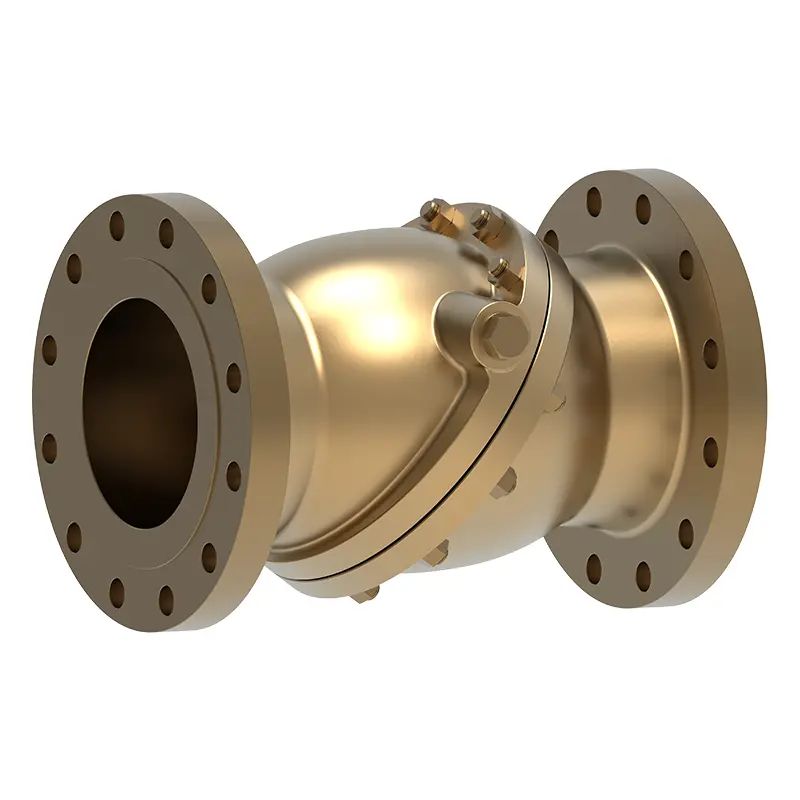

Pronssinen kallistettu levyventtiili

Pronssi kallistettu levyventtiili on valmistettu korkealaatuisesta pronssista, jota ei ole helposti syöpynyt. Sitä käytetään laajasti merivedessä, makeassa vedessä, jäähdytysjärjestelmissä, laivanrakennustekniikassa, teollisuuslaitteissa ja muissa kentissä. Waits -venttiili noudattaa ISO9001 -laadunhallintajärjestelmää, ja suunnitellut ja tuotetut korkealaatuiset venttiilit kestävät äärimmäisiä operatiivisia haasteita. Meistä on tullut pitkäaikainen energiayhtiöiden kumppani yli 30 maassa.

Lähetä kysely

Tuotteen Kuvaus

Waits -venttiilin pronssinen kallistettu levyventtiili on yksisuuntainen tarkistuslaite, jolla on hieno rakenne, korkea laatu ja kestävyys. Se omaksuu kaltevan levysuunnittelun, joka avautuu eteenpäin ja sulkeutuu nopeasti käänteiseen virtaukseen. Se sopii väliaineen takavirtauksen estämiseen keskipitkän ja matalapaineputkistojärjestelmissä. Sillä on paras kustannustehokkuus tietyissä ympäristöissä.
Pronssinen kallistettu levyventtiili omaksuu kaltevan levyn rakenteen nesteen hallinnan saavuttamiseksi. Se on valmistettu kulutuskestävästä, korroosiokestävästä ja suuren lujuuden pronssista. Se soveltuu putkilinjajärjestelmiin, joilla on korkeat vaatimukset nestevirtauksen stabiilisuudelle ja jotka on vältettävä vesivasaraa, kuten joidenkin tarkkuuslaitteiden jäähdytysjärjestelmiä, korkean nousun rakennusten vesihuoltojärjestelmiä ja pumpun poistoaukkoja tai vesihuoltojärjestelmiä, joissa on vettä tai öljyä.

Toteutusstandardit-pronze kallistettu levyventtiili
Suunnittelustandardit	API 6D/API 594, BS1868
Laippa -standardi	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Yhteysmenetelmät	RF, NPT, FNPT
Testaus ja hyväksyminen	Tulipalo 598, EN12266
Rakennepituus	API6D/ASME B16.10/EN558
Paine- ja lämpötilarvostelut	ASME B16.34
Palonkestävä testi	Tulipalo 6fa, palo 607
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0175

Sovellus-pronze kallistettu levyventtiili
Koko	DN50-DN1200, NPS 2 ＂48＂
Painealue	ANSI-luokka 150-luokka 600, PN2.0-PN10.0MPA
Lämpötila -alue	-20 ℃ ~ 425 ℃
Sovellusalue	Meriveden, polykarbonaatti, polyeteeni, matalatiheys polyeteeni, aromaattiset hiilivedyt, nesteytetty maakaasu (LNG)
Käyttötila	Hydrauliset, pneumaattiset, sähkö-, manuaali- ja matovarusteet.
Venttiilin runko/venttiilin kansi	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
Tiivistyspinta	Vahvistettu polytetrafluorietyleeni, para-polyphenyleeni (RPTFE, PPL), metalli
Sauva	Asbestigrafiitti, joustava grafiitti, polytetrafluorietyleeni, rautapohjaiset seokset

Tuote edut
1. Pronssinen kallistettu levyventtiili omaksuu kaksinkertaisen epäkeskeisen levyn suunnittelun ja venttiilin istuimen ja tiivistyspinnan vähitellen kosketuksissa sulkemisprosessin aikana, jotta melu voidaan eliminoida. Perinteisen takaiskuventtiilin suljettujen suuri melu poistetaan, mikä pidentää putkistojen ja laitteiden käyttöiän käyttöä.
2. Mikroelastinen metalliventtiilin istuimen suunnittelu, tämä malli voi estää vuotojen ja estää keskikokoisen takaisinvirtauksen, mikä mahdollistaa putkilinjajärjestelmän normaalin käytön.
3. Kalteva levyrakenne muodostaa virtaviivaisen nesteen kanavan, jolla on alhainen virtausvastuskerroin, mikä vähentää huomattavasti painehäviötä, kun väliaine virtaa venttiilin läpi ja vähentää putkilinjan järjestelmän käyttökustannuksia.
4. Butterfly -levysuunnittelu on herkkä avaamiseen ja sulkemiseen, jotta venttiili voi nopeasti sopeutua keskimääräisen virtauksen muutoksiin, avoimeen ja sulkeutumaan ajassa ja estää takaisinvirtausta.
5. Verrattuna saman kaliiperin kääntöventtiiliin, pronssin kallistettu levynruskeaventtiili on noin 80% kevyempi, ja venttiilimme on helpompi asennuksessa, purkamisessa ja kunnossapidossa, mikä vähentää putkilinjan kuormaa.
