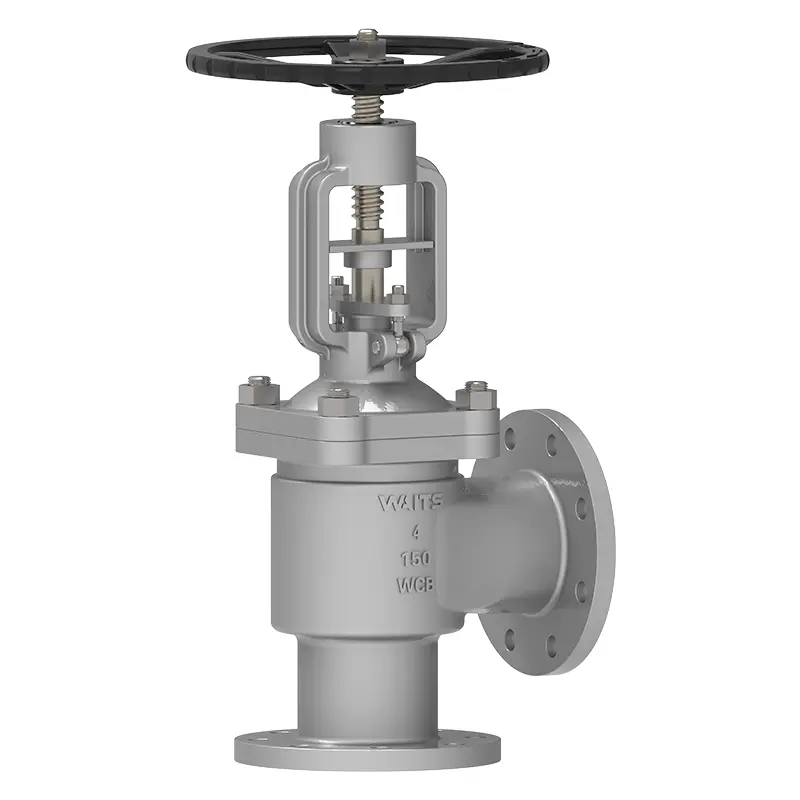

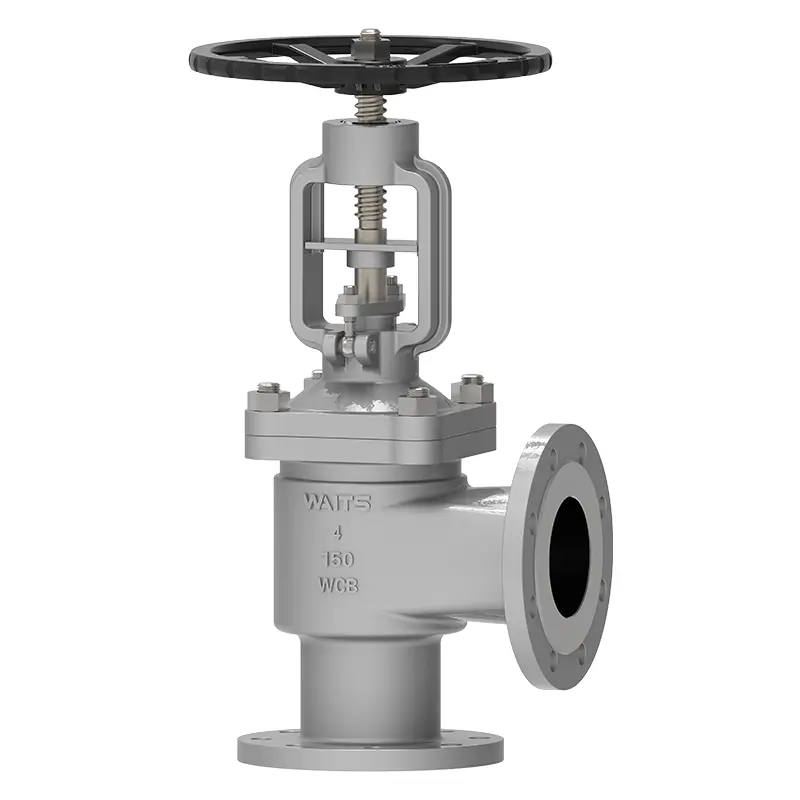

Kulmapaljetaloventtiili

Kulmapalkkio Globe -venttiili omaksuu "kaksoistiiviste" -teknologian, joka koostuu metallipalkeista ja pakkaamisesta, tarjoamalla kaksinkertaisen suojan. Sen 90 asteen suunnittelu säästää tilaa ja sillä on alhainen vastusvirta, mikä voi vähentää energiankulutusta sinulle. Wats -venttiilin valitseminen tarkoittaa rauhoittavan joukkueen valintaa.

Lähetä kysely

Tuotteen Kuvaus

Wats-venttiilin korkealaatuiset kulmapaljetapaamoventtiili ottaa käyttöön 90 asteen suunnittelun, joka antaa nesteen muuttaa suuntaa suorassa kulmassa ja hallita nesteen virtausta tai raja-arvoa kiertämällä venttiilin varsi. Metallipalkeita käytetään venttiilin rungon sisällä olevana päätiivistikomponenttina yhdistettynä perinteiseen pakkaukseen. Venttiililevy liikkuu lineaarisesti nesteen keskilinjaa pitkin, ja palje laajenee tai supistuu vastaavasti, eristäen nesteen ulkoisesta ympäristöstä ja estäen vuotojen.

Toteutustandardikulmapallo Globe-venttiili ‌
Suunnittelustandardit	DIN3356 /BS1873 /ASME B16.34
Laippa -standardi	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
Yhteys	RF/FF/RTJ
Testien hyväksyminen	Ja 12266 API598
Rakenteen pituus	EN558/ ASME B16.10
Paine- ja lämpötilarvostelut	ASME B16.34
Palokoe	API607 API6FA
Matala vuotostandardi	API 622
Korroosion vastainen suunnittelu	NACE MR 0175
Sovelluskulman palje Globe-venttiili
Koko	Dn15 ~ dn300 （nps½ "~ 12"）
Painealue	PN16 ~ PN160 （Luokka150 ~ 900）
Lämpötila -alue	-29 ℃～+570 ℃
Soveltaminen	Happo/alkalineste, nesteytetty maakaasu, korkea viskositeettiöljy, maanalainen putkilinjaverkko, laitteiden integrointimoduuli jne.
Käyttötila	Käsipyörä, viistevaihde, sähkö, pneumaattinen jne.
Venttiilin runko/venttiilin kansi	PAKUUT: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Venttiilin ydin	PAKUUT: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tiivistyspinta	Päärunko, pääkappaleen verhous rautapohjainen seos, verhous kovapohjainen seos
Venttiilin varsi	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Venttiilin varren mutteri	Kupariseos
Sauva	Joustava grafiitti, grafiitti -asbestipakkaus, polytetrafluorietyleeni ...

Suorituskykyominaisuudet

Kulmapalkeiden maapalloventtiilin rakenne tekee siitä erityisen sopivan sovelluksille, joilla on korkea luotettavuusvaatimukset, kuten järjestelmät, jotka käsittelevät myrkyllisiä, syttyviä tai syövyttäviä väliaineita.

Edut

1. Kulmapalkeiden maapalloventtiilin avainkomponentti on metallipalkeet. Se yhdistää venttiilin kannen ja venttiilin varren automaattisella rullahitsauksella. Metallipalkeet varmistavat, että venttiilin varsi osa on vuotovapaa.

2. Kartiomaisen ja virtaviivaisen suunnittelun ansiosta venttiililevyn tiivisteet luotettavasti ja sillä on pidempi käyttöikä.

3. Kaksinkertainen tiiviste (palje + pakkaus). Palje ja pakkaus estävät vuotojen ja tarjoavat erinomaisen tiivistysvaikutuksen.

5. Ergonominen käsipyörä. Pidempi käyttöikä ja helpompi käyttö.
