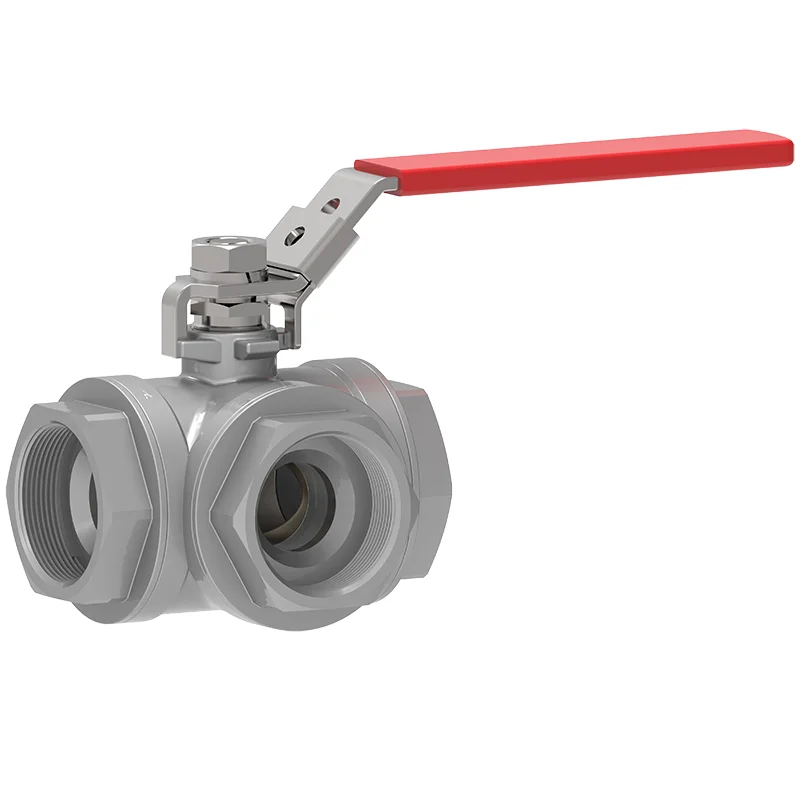

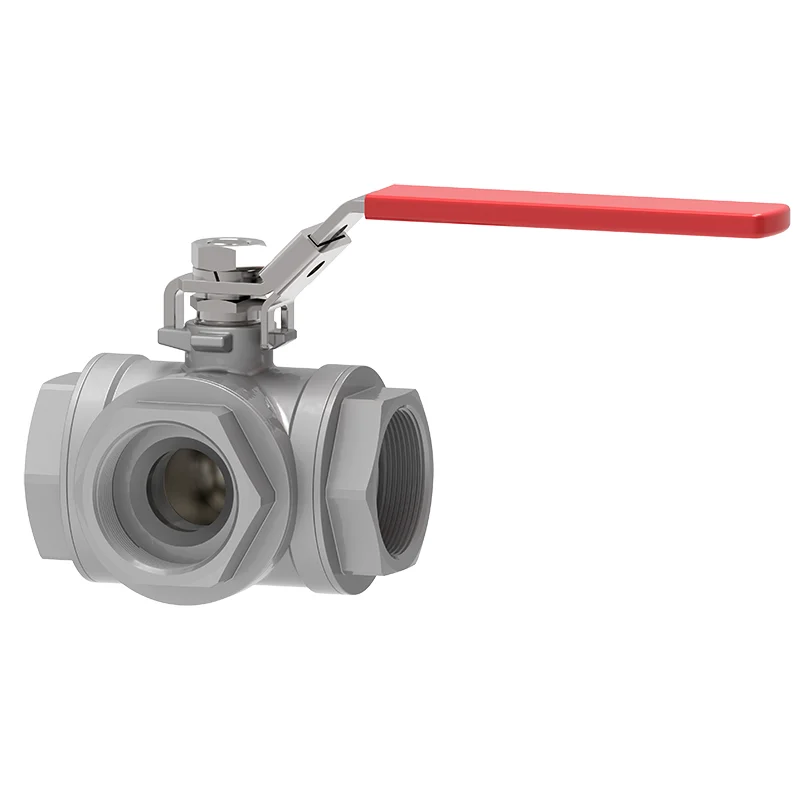

3-suuntainen NPT-palloventtiili

Odottaa venttiilin 3-suuntaisen NPT-palloventtiilin omaksuu edistyneen pehmeän ja kovan tiivistön rakenteen erittäin alhaisen vuodon saavuttamiseksi. PTFE -pehmeä tiiviste voi tarjota tiukan tiivistyksen matalapaine -olosuhteissa, kun taas metalli kova tiiviste on valmistettu kestävistä materiaaleista ja tarkkuuden hionta. Kun olet korkeassa lämpötilassa, korkeassa paineessa tai syövyttävässä ympäristössä, insinöörisi voivat saavuttaa nollavuotoja, jos he käyttävät tuotteitamme.

Lähetä kysely

Tuotteen Kuvaus

Odotusventtiilin suunnittelema ja tuottama korkealaatuinen 3-suuntainen NPT-palloventtiili koostuu pääasiassa venttiilin rungosta, palloista, varresta ja tiivistyslaitteesta. Pallo, ydinkomponentti, tekee tiiviisti venttiilin istuimen kanssa tiivistyksen saavuttamiseksi. Jokainen portti ottaa NPT: n sisäisen säikeen helppoa asennusta varten. Venttiilin varsi kulkee venttiilin rungon läpi ja liittyy palloon. Kierrä venttiilin varsi ja pallo pyörii venttiilin rungossa, ymmärtäen siten nestekanavan kytkentä ja hallinnan.

Kolmisuuntainen NPT-palloventtiili on ruostumattomasta teräksestä valmistettu sarjamme kolminkertaisesti "L-tyypin" manuaalisten palloventtiilien. Venttiili koostuu venttiilin rungosta ja päätykorkista kolmelle portille. Kun vaaditaan useita virtausmuotoja, kolmitietä venttiiliä voidaan käyttää virtauksen ohjaamiseen. Nämä venttiilit voivat saavuttaa saman vaikutuksen asentamatta kolme tietä ja useita venttiilejä.

Jos joudut ohjaamaan mediaa yhdestä lähteestä kahteen eri paikkaan tai useista lähteistä yhteen sijaintiin, kolmipäinen palloventtiili on ihanteellinen valinta. Käännä vain kahva vaihtaaksesi säiliön, josta väliaine toimitetaan tai uutetaan.

Toteutustandardit-3-suuntainen NPT-palloventtiili
Suunnittelustandardit	API6D/API608/BS5351
Langan standardi	ASME ANSI B1.2
Yhteys	Kansanäänestys
Testien hyväksyminen	Tulipalo 598 EN12266
Rakenteen pituus	API6D/ASME B16.10/EN558
Paine- ja lämpötilarvostelut	ASME B16.34
Palokoe	API6FA API607
Matala vuotostandardi	API 622
Korroosion vastainen suunnittelu	NACE MR 0175

Sovellus-3-suuntainen NPT-palloventtiili
Koko	NPS 1/2 ″ ~ NPS 6 ″ DN15 ~ DN150
Painealue	CL150 ~ CL2500 PN10 ~ PN260
Lämpötila -alue	-20 ℃ ~ 400 ℃
Soveltaminen	Nestemäisen lääkkeen sekoittaminen, veden virtauksen jakautumisen, metallurgian, paperinvalmistuksen, laivanrakennuksen, alusten polttoaineen jne.
Käyttötila	Hydraulinen, pneumaattinen, sähkö-, manuaali- ja matovaihteisto.
Venttiilin runko/venttiilin kansi	PAKUUT: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Pallo	PAKUUT: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Tiivistyspinta	Venttiilin istuintiivisteet on yleensä valmistettu elastisista materiaaleista, kuten polytetrafluorietyleeni
Venttiilin varsi	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Venttiilin varren mutteri	Kupariseos
Sauva	Asbestigrafiitti, joustava grafiitti, polytetrafluorietyleeni, rautapohjainen seos

Tuoteominaisuudet

1. 3-suuntainen NPT-palloventtiili käyttää L-tyyppisiä tai T-tyyppikanavan suunnittelua, joka tukee median siirtämistä, yhtymäkohtaa ja suunnanvaihtoa.

2. Korkealaatuiset tiivistysmateriaalit varmistavat hyvän tiivistymistehokkuuden korkean paineen ja korkean lämpötilan alla.

3. Odottaa venttiiliä tarjoaa erilaisia materiaaleja (kuten ruostumattomasta teräksestä, messingistä) sopeutuakseen erilaisiin syövyttäviin väliaineisiin.

5. Tämä venttiili on pieni ja paino pieni, joten voit ostaa sen sovelluksille, joissa on rajoitetusti tilaa.
