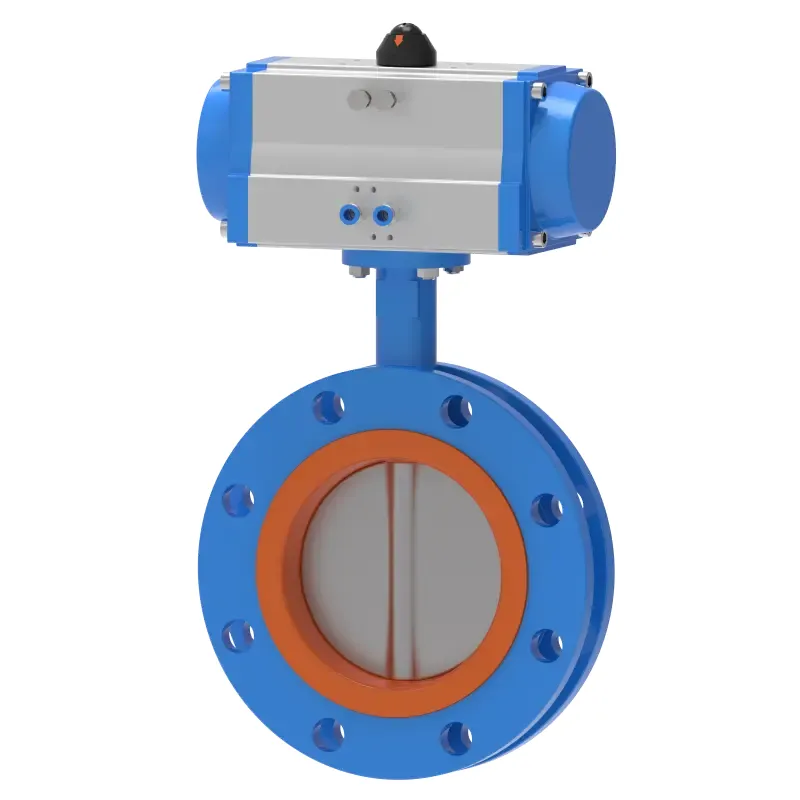

U-tyypin laippaläppäventtiili

Odotusventtiili U-tyypin laippa Butterfly Valve on kestävä, pienikokoinen, kevyt ja koostuu vain muutamasta osasta. Lisäksi se voidaan avata ja sulkea nopeasti. Kun laippaläppäventtiili on täysin avoimessa asennossa, läppälevyn paksuus on ainoa vastus, jolla väliaine virtaa venttiilirungon läpi, joten venttiilin tuottama painehäviö on hyvin pieni ja sillä on paremmat virtauksen ohjausominaisuudet. U-tyypin laippaläppäventtiilin tiivistetyypit ovat elastinen tiiviste ja metallitiiviste. Elastinen tiivisteventtiili, tiivisterengas voidaan upottaa venttiilin runkoon tai asentaa perhoslevyn ympärille.

Ominaisuus

1. Läppäventtiilillä on yksinkertainen rakenne, pieni tilavuus, kevyt ja se koostuu vain muutamasta osasta. Lisäksi yksinkertaisesti käännä 90° avataksesi ja sulkeaksesi nopeasti, mikä helpottaa käyttöä. Samanaikaisesti venttiilillä on hyvät nesteensäätöominaisuudet.

2. Rakenne on yksinkertainen ja kompakti, ja se voidaan avata/sulkea nopeasti 90°.

3. Erittäin pieni käyttömomentti, energiaa säästävä.

4. Virtauskäyrä pyrkii kohti suoraa linjaa, mikä osoittaa erinomaista säätötehoa.

5. Laaja valikoima materiaalia, joka soveltuu erilaisiin materiaaleihin.

Kierrä vain 90° avataksesi ja sulkeaksesi nopeasti, helppokäyttöinen. Samaan aikaan U-tyypin laippaläppäventtiilillä on erinomaiset nesteenhallintaominaisuudet.

Metallitiivisteisten venttiilien käyttöikä on yleensä pidempi kuin elastisilla tiivisteillä, mutta täydellinen tiivistys on vaikeaa.

U-tyypin laippaläppäventtiilin ja kaksoispuristinläppäventtiilin vertailu

1. Materiaali (samankaltaisuus):

Venttiilin runko: harmaa valurauta; Pallorauta; Hiiliterästä.

Venttiililevy: pallografiittivalurauta (nikkelipinnoitettu tai nailonpinnoitettu); 304/316 ruostumaton teräs; Alumiininen pronssi.

Venttiilin varsi: 410/416/304/316 ruostumatonta terästä.

Venttiilin istukka: EPDM-kumi; Nitriilikumi; teflon; Fluorikumi; Heparen; Kloropreeni kumi; Metallinen venttiilin istuin.

2. Paine (samankaltaisuus):

LUOKKA 125/150； PN10/16/25

3. Sovellusalue:

U-tyypin laippaläppäventtiili eroaa puristin- tai korvaläppäventtiileistä siinä, että se käyttää laippaliitäntöjä ja sen päätypinnan pituus on lyhyempi.

Jos virtauksen säätämiseen on käytettävä läppäventtiilejä, tärkeintä on valita oikean kokoinen ja tyyppinen venttiili. Läppäventtiilien rakenneperiaate soveltuu erityisen hyvin halkaisijaltaan suurien venttiilien valmistukseen. Läppäventtiilejä ei käytetä vain laajasti yleisillä teollisuudenaloilla, kuten öljy-, maakaasu-, kemian- ja vedenkäsittelyssä, vaan myös lämpövoimaloiden jäähdytysvesijärjestelmissä.

Jos virtauksen ohjaukseen on käytettävä U-tyypin laippaläppäventtiiliä, tärkeintä on valita venttiilin koko ja tyyppi oikein. Läppäventtiilien rakenneperiaate soveltuu erityisen hyvin halkaisijaltaan suurien venttiilien valmistukseen. Läppäventtiilejä ei käytetä vain laajasti yleisillä teollisuudenaloilla, kuten öljy-, maakaasu-, kemian- ja vedenkäsittelyssä, vaan myös lämpövoimaloiden jäähdytysvesijärjestelmissä.
