Tuotteen Kuvaus

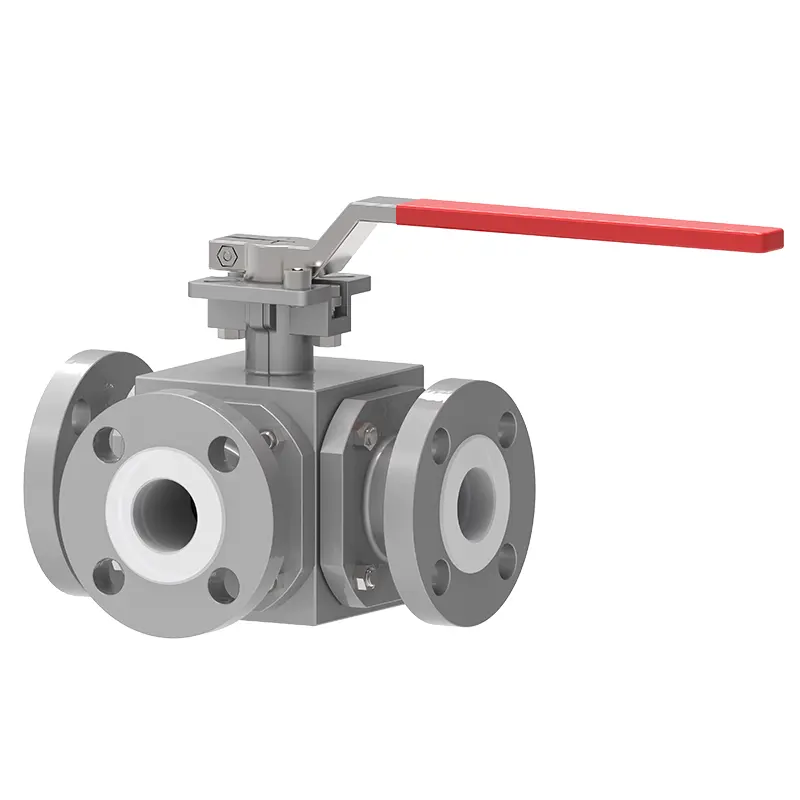

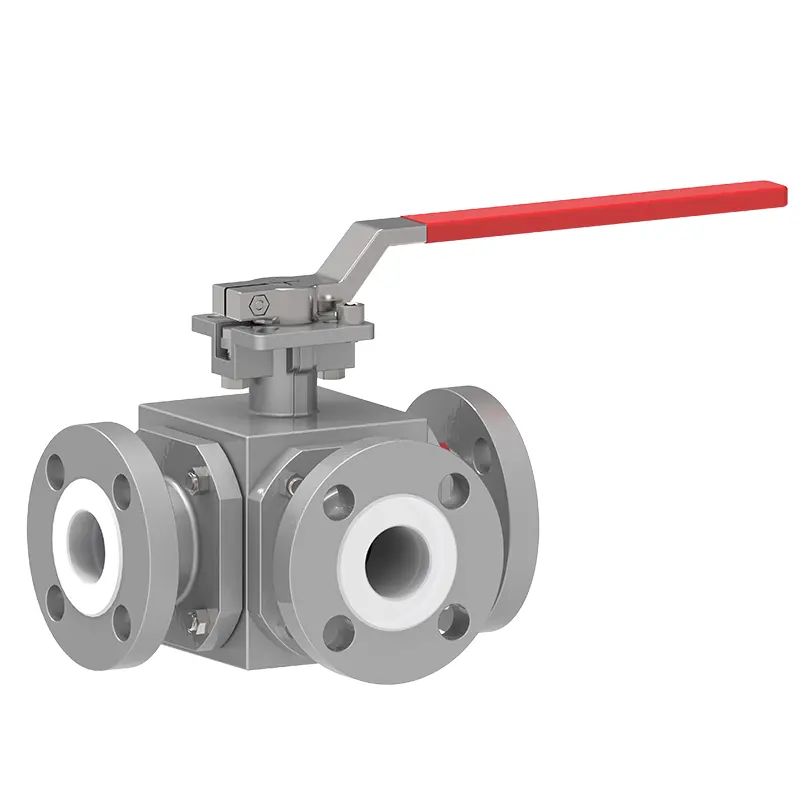

Odottaa venttiilin korkealaatuista PTFE-vuorattu kolmisuuntainen palloventtiili‌‌ omaksuu monitoiminen kolmisuuntainen muotoilu ja korroosionkestävä PTFE-vuori. Tarkalla suunnittelumme kautta tällä venttiilirungolla on usein tarkka nesteen hallinta! Waits -venttiili tukee henkilökohtaisia peruspalveluita, kuten logon kaiverrusta ja pakkauksen räätälöintiä. Jos tarvitset näitä palveluita, ota rohkeasti yhteyttä!

Waits-venttiilin PTFE-vuoratulla kolmisuuntaisella palloventtiilillä‌‌ on "korroosiokestävä vuoraus + joustava kolmisuuntainen rakenne", joka voi ratkaista monipeliinin nesteen hallinnan ongelman erittäin syövyttävissä ympäristöissä ja erottua monimutkaisissa järjestelmissä, jotka vaativat usein virtaussuuntien kytkemistä. Sen perusarvo on kustannustehokkaan vaihtoehdon tarjoamisessa perinteisille korroosionkestävälle kevytmetalliventtiileille samalla kun täyttävät monipuoliset vaatimukset, kuten korkea puhtaus, lämpötilankestävyys ja paineenkestävyys. Valinnassa on tarpeen harkita kattavasti tekijöitä, kuten mediaominaisuuksia, virtaussuuntavaatimuksia ja käyttöparametreja, ja asettaa etusija vuorausmateriaalien, tiivistystyyppien ja käyttömenetelmien yhteensopivuudelle, jotta järjestelmä voi toimia turvallisesti ja luotettavasti.

PTFE-vuorattu kolmisuuntainen palloventtiili‌‌ on kolmisuuntainen T-tyypin palloventtiili tai kolmisuuntainen L-tyypin palloventtiili, jossa on täysi FEP PTFE PFA -vuori. FEP PTFE PFA -vuorattu kolmisuuntainen palloventtiili on erittäin korkea kemiallinen stabiilisuus, ja sitä voidaan käyttää kaikissa erittäin syövyttävissä väliaineissa. Palloventtiili voidaan jakaa kahteen rakenteeseen: kaksisuuntaiseen (kaksisuuntaiseen) ja kolmisuuntaiseen (kolmisuuntaiseen), pienellä nesteenkestävyydellä, nopealla avautumisella ja sulkemisnopeudella sekä yksinkertaisella rakenteella.

Yksityiskohta:

1. PTFE vuorattu kolmisuuntainen palloventtiili ottaa FEP: n, PTFE: n tai PFA-vuorauksen, jolla on erittäin korkea kemiallinen stabiilisuus ja jota voidaan käyttää kaikissa erittäin syövyttävissä väliaineissa, paitsi "sulaan alkalimetallit ja alkuainefluori";

2. FEP PTFE PFA -vuorattu kolmisuuntainen palloventtiili omaksuu täysikokoisen kelluvan pallorakenteen, ja venttiili voidaan sulkea ilman vuotoja koko painealueella, mikä on helpompaa puhdistaa ja ylläpitää putkilinjajärjestelmiä;

3. Avaus- ja sulkeutumisosien pallo ja varsi on valettu (taottu) yhdeksi kappaleena, mikä eliminoi mahdollisuuden, että koko halkaisijainen täys-ptfe-vuorattu PFA-palloventtiili varsi ryntää paineistetuista osista paineenmuutosten vuoksi, varmistaen pohjimmiltaan tekniikan käytön turvallisuuden;

4. Rakenne on kompakti ja kohtuullinen, ja FEP PTFE PFA: n sisäontelotila on pienin, mikä vähentää väliaineen pidättämistä. Lisäksi erityinen muovausprosessi tekee tiivistyspinnan tiheästä, ja sillirungon PTFE -täyteaineen yhdistelmä tekee venttiilistä nollavuotoa;

5. Kaksiosaiset ja kolmiosaiset rakenteet voivat sopeutua eri putkistojärjestelmien ja työolojen vaatimuksiin. Kolmiosainen palloventtiili mahdollistaa venttiilin pääkokoneen erottamisen venttiilin rungon molemmilta puolilta, mikä voi saavuttaa nopean online-vaihdon ja ylläpidon.

6. FEP PTFE PFA -vuorattu kolmisuuntainen palloventtiilin käyttötila: Manuaalinen, matovaihde, pneumaattinen, sähköinen, sähköinen

7. Metalli-metalli venttiilin rungon nivel suojaa lukitusvuoria ulkoisten voimien vaurioilta.

8. Antistaattinen maadoituslaite estää staattisen sähkön kertymisen.

9. ISO 5211 TOP -kiinnityslevy helppoa käyttöä varten.

Toteutusstandardit-PTFE vuorattu kolmisuuntainen palloventtiili‌‌
Suunnittelustandardit	6d/Fire Fire 608, BS5351
Laippa -standardi	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Yhteysmenetelmät	Rf
Testaus ja hyväksyminen	Tulipalo 598, EN12266
Rakennepituus	API6D/ASME B16.10/EN558
Paine- ja lämpötilarvostelut	ASME B16.34
Palonkestävä testi	/
Matalat vuotostandardit	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0175
Sovellus-PTFE vuorattu kolmisuuntainen palloventtiili‌‌
Koko	Nps1 ″ ~ nps 6 ″ dn25 ~ dn150
Painealue	PN11 ~ PN40 (1,6 ~ 4,6 ~ 4,0p)
Lämpötila -alue	PTFE-20 ° C ~+180 ° C
Sovellusalue	Sovelletaan teollisuuteen, kuten petrokemian, jalostamisen, voimalaitoksen, teräs, puolijohteiden, optoelektroniikan, elektroniikan, kemiallisen ja biokemiallisen tekniikan, elintarvikkeiden, paperinvalmistuksen, pinnoitteiden, vedenkäsittelyn jne.
Käyttötila	Hydraulinen, pneumaattinen, sähkö-, manuaali- ja matovaihteisto.
Venttiilin runko/venttiilin kansi	PAKUUT: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-vuorattu Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-vuorattu
Tiivistyspinta	Ptfe
Venttiilin varsi	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Pallo	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-vuorattu
Sauva	Asbestigrafiitti, joustava grafiitti, polytetrafluorietyleeni, rautapohjainen seos

Tuoteominaisuudet

1. Excilecational -korroosioresistenssi

Fluoroplastinen limakalvo reagoi tuskin vahvojen happojen (esim. Rikkihappo, suolahapon), voimakkaan alkalin (esim. Natriumhydroksidi), vahvojen hapettimien (esim. Aqua Regian) tai orgaanisten liuottimien kanssa, jotka ratkaisevat perinteisten metalliventtiilien korroosioongelman.

2.Flexible Flow -ohjaus

L Tyyppi kolmitiepalloventtiili: Yhdistää vain kaksi pystysuuntaista putkistoa (esim. A → B tai A → C) suunnanvaihtoon, jotta kolme kanavaa ei voi suorittaa samanaikaisesti.

T-Type kolmisuuntainen palloventtiili: Voi suorittaa kolme kanavaa samanaikaisesti (esim. A → B+C tai A+B → C) nesteen siirtämisen tai sekoittumisen saavuttamiseksi, joka sopii monimutkaisten putkilinjan järjestelmiin, jotka vaativat monisuuntaista kytkintä.

3.Korkea tiivistymisteho ja alhainen virtausvastus

Pallo sopii tiukasti fluoroplastiseen istuimeen syövyttävien väliaineiden vuotamisen estämiseksi.

Suoraan kanavan suunnittelun kautta matalalla virtausvastuskertoimella (korkea CV -arvo), joka sopii korkeaan virtausnopeuteen tai hiukkasmaiseen väliaineeseen (Huomaa: Vuoren kulumisvastus tulisi harkita).
