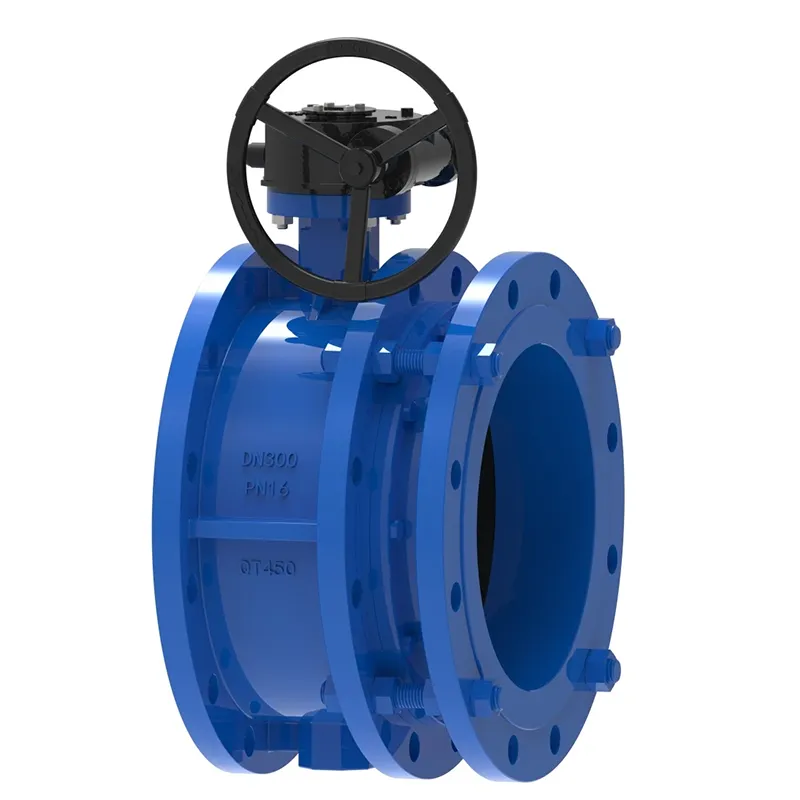

Paisuntaliitoksen samankeskinen läppäventtiili

Edistyksellinen Telescopic samankeskisen läppäventtiilin läppälevy asennetaan putkilinjan halkaisijan suuntaan. Teleskooppisen läppäventtiilin rungon lieriömäisessä kanavassa kiekon muotoinen läppälevy pyörii akselin ympäri pyörimiskulmalla 0° - 90°. Kun venttiili on käännetty 90°, se on täysin auki. Soveltuu lämpötiloihin ≤ 80 ℃, käytetään öljy-, kemian-, elintarvike-, lääke-, tekstiili-, paperi-, sähkö-, vesi- ja viemäröintiteollisuudessa, kaasuputkissa virtauksen säätelyyn, väliaineiden sieppaamiseen ja putkilinjojen lämpölaajenemisen ja supistumisen kompensoimiseen.

Edut:

Teleskooppinen samankeskinen läppäventtiili (jonka rakenne voi ulottua tietyllä pituusalueella) ei vain helpota venttiilin purkamista, vaan myös vähentää putkilinjan jännitystä ja suojaa venttiiliä. Samalla se myös puristaa läppäventtiilien ja liikuntasaumojen asennustapaa, mikä tekee tilasta kompaktimman. Normaalisti tämäntyyppiset venttiilit eivät vaadi erityistä huoltoa ja vaativat vain laajenevien ja supistuvien osien säännöllistä tarkkailua vuotojen ja irtoamisen varalta.

Teleskooppisen samankeskisen läppäventtiilin asennustavalla on suuria etuja, koska vain paisuntaliitos tarvitsee purkaa, mikä säästää paljon huoltotilaa ja saavuttaa venttiilittömän huollon (läppäventtiilit ovat raskaampia, paisuntaliitokset kevyempiä ja työvoiman intensiteetti pienempi).

Asennusta koskevat varotoimet:

1. On ehdottomasti kiellettyä purkaa läppäventtiilejä, joissa on irrotetut laajennuslaipat, putkilinjan rakennustyömaalla. Teleskooppiläppäventtiilin toistuva pidentäminen tai lyhentäminen paikan päällä on ehdottomasti kielletty.

2. Paisuntaventtiilin molemmissa päissä olevien putkien on oltava samankeskisiä ja putkien kahden laippapinnan on oltava yhdensuuntaiset;

3. Laipan kiinnityspultit tulee kiristää symmetrisesti, äläkä kiristä laipan kiinnityspultteja voimalla toiselta puolelta;

4. Paisuntaputki asennetaan venttiilin taakse;

5. Paisuntaventtiilin paisuntaosaa ei saa asentaa putkilinjan kulmaan tai päähän.

6. Paisuntalaipan läppäventtiili on asetettava tasaiseksi ennen asennusta, eikä sitä saa lyödä halutessaan;

7. Teleskooppisen samankeskisen läppäventtiilin rakenteellinen pituus on minimipituus tehtaalla ja se vedetään asennuspituuteen (eli suunnittelupituuteen) asennuksen aikana;

Kun putkilinjojen välinen pituus ylittää paisuntaläppäventtiilin asennuspituuden, säädä putkilinjan etäisyyttä äläkä vedä paisuntaventtiiliä väkisin, jotta se ei vahingoitu;

9. Teleskooppisen samankeskisen läppäventtiilin läppäventtiili voidaan asentaa mihin tahansa asentoon. Kun sitä käytetään lämpötilan kompensointiin, putkilinjan asennuksen jälkeen kiinnikkeet tulee asentaa molempiin päihin putkilinjan akselia pitkin, jotta paisuntaventtiilin paisuntaputki ei vedä ulos. Kiinnikkeen tukivoima lasketaan seuraavan kaavan mukaan, ja kannattimen irrottaminen käytön aikana on ehdottomasti kielletty;

Kuinka valita:

Teleskooppisen samankeskisen läppäventtiilin rakenne on jaettu kahteen tyyppiin: samankeskinen teleskooppiläppäventtiili ja epäkeskinen teleskooppiläppäventtiili. Eri toimintamekanismien mukaan se voidaan jakaa kierukkavaihteisiin teleskooppiläppäventtiileihin, pneumaattisiin teleskooppiläppäventtiileihin ja sähköisiin teleskooppiläppäventtiileihin.

Eri tiivistemateriaalien mukaan se on jaettu pehmeästi tiivistetyihin teleskooppiläppäventtiileihin ja metallisiin kovatiivisteisiin teleskooppiläppäventtiileihin.

Teleskooppitiivistettyjä läppäventtiilejä käytetään tyypillisesti puhtaan veden putkiin, joiden lämpötila on T>80 ℃, ja putkistot eivät ole syövyttäviä. Kovatiivisteisiä teleskooppiläppäventtiilejä käytetään yleisesti höyrylämmönsiirtoputkissa, joiden lämpötila on T>425 ℃. Siksi teleskooppiläppäventtiiliä valittaessa on tarpeen selvittää väliaine, lämpötila, paine jne. oikean valinnan tekemiseksi.
