Rautarauta

Odottaa venttiilin siunausrauta Y-Straner käyttää yhden kappaleen korkeaa lujuutta ja korkealaatuista padolaista rautakuorta putkilinjajärjestelmän suojaamiseksi. Tiimimme suunnittelema Y-tyyppi voi tehokkaasti suodattaa epäpuhtauksia matalapainehäviöllä. Kun työskentelet teollisuus- ja siviiliputkistoissa, ajattelet tätä tuotetta erittäin hyödyllisenä ja hyödyllisenä sinulle!

Lähetä kysely

Tuotteen Kuvaus

Odottaa venttiilin raudan eristys tasapainoa raudan y-striner auttaa suodattamaan hiukkasia. Y -tyyppisuodatin sisältää useita kierteitettyjä rajapintoja PT -pisteiden, pakoporttien ja lisävarusteiden kytkemiseksi. Lisäksi siinä on myös integroitu ruostumattomasta teräksestä valmistettu rei'itetty suodatin. Tämä tiukka muotoilu on mielenrauhasi perusta!

Työperiaate

Kun neste saapuu odotusputken rauta-y-straineriin putkilinjasta, se virtaa ensin "Y" -muotoiseen onkaloon. Suodattimen vaikutuksen mukaan epäpuhtaudet sieppataan suodattimen ulkopuolelle, kun taas puhdas neste kulkee suodattimen läpi suodattimen poistoaukkoon ja jatkaa virtausta putkilinjassa. Suodatusprosessin jatkuessa epäpuhtaudet kerääntyvät vähitellen suodattimen pinnalle. Kun suodatin tukkeutuu tietyssä määrin, suodattimen sisääntulon ja poistoaukon välinen paine -ero kasvaa, mikä vaikuttaa nesteen normaaliin virtaukseen. Tällä hetkellä suodatin on puhdistettava tai vaihdettava.

Toteutustandardit-duktiivinen rauta-s-strainer
Suunnittelustandardit	API 6D, EN1074
Laippa -standardi	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Yhteys	NPT, RF, FF, RTJ, BW, SW
Testien hyväksyminen	Tulipalo 598 EN12266
Rakenteen pituus	API6D/ASME B16.10/EN558
Paine- ja lämpötilarvostelut	ASME B16.34
Palokoe	6FA Fire Flight607
Matala vuotostandardi	ISO 15848-1, API 622
Korroosion vastainen suunnittelu	NACE MR 0175
Sovellus-duktive rauta y-strainer
Koko	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Painealue	CL125 ~ CL150 PN10 ~ PN25
Lämpötila -alue	-20 ℃ ~ 300 ℃
Soveltaminen	Kylmä vesi, kuuma vesi (lämpötila on yleensä ≤120 ℃, valuraudan lämpöstabiilisuuteen on kiinnitettävä huomiota); Kotimainen vesi, teollisuuden kiertävä vesi, palovesi, paineilma (paineen tulisi olla ≤1,6mPa valuraudan ylipaineen välttämiseksi); Ei-korroosinen kaasu (kuten typpi, hiilidioksidi jne.); Voiteluöljy, hydrauliöljy (ei-voimakkaasti syövyttävä öljy, tiivistys on varmistettava); Matalan viskositeetin polttoainetta (kuten diesel, pitkäaikainen kosketus vahvojen liuottimien kanssa tulisi välttää).
Venttiilirunko	Valurauta
Suodattaa	F304, F304L, F316, F316L, galvanoitu rautalanka, kuparilanka

Suorituskykyominaisuudet

Odottaa siunausraudan y-straineria johdetaan nimensä "Y" -muotoisesta rakenteestaan, joka on suunniteltu varmistamaan sileän nestevirtauksen suodattimen sisällä ja vähentämään virtauskestävyyttä. Siinä on tyypillisesti irrotettava muotoilu, kuten laippa tai kierteitetyt yhteydet, mikä mahdollistaa suodatinnäytön helpon puhdistuksen tai vaihdon, kun se tukkeutuu yksinkertaisesti purkaminen vastaavien liitännäiden purkaminen mahdollistaa sisätilojen vaivatonta ylläpitoa. Yksinkertaisella rakenteella ja joustavilla asennusvaihtoehdolla tämä suodatin voidaan asentaa vaakatasossa tai pystysuunnassa putkilinjan asettelun mukaan. Lisäksi sen irrotettava muotoilu helpottaa kätevää huoltoa: Operaattorit voivat helposti purkaa puhdistuksen tai näytön vaihtamisen suodattimen ilman erityisiä työkaluja, vähentäen siten sekä ylläpitokustannuksia että monimutkaisuutta.

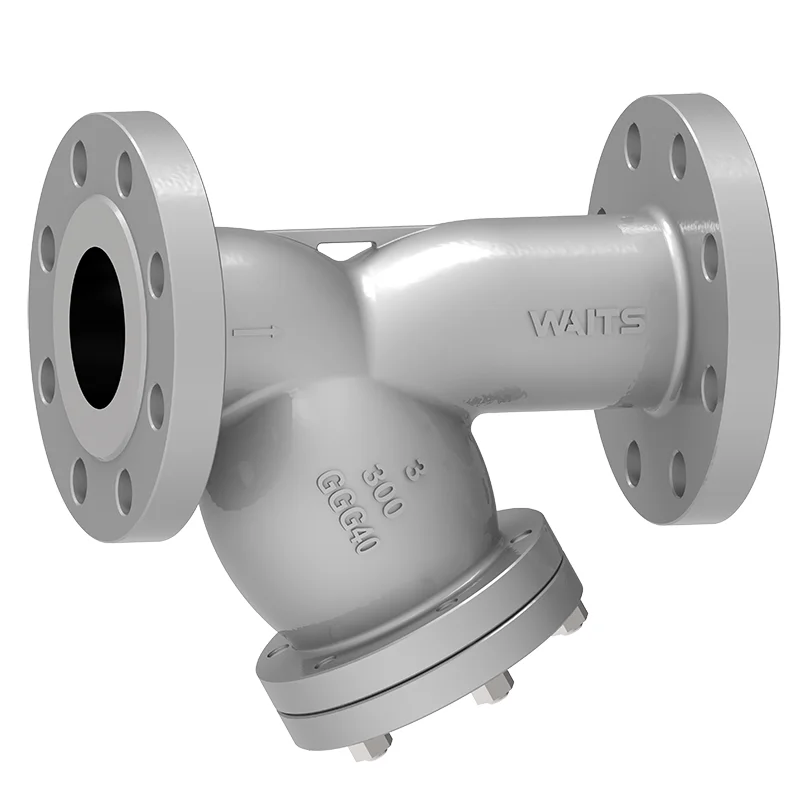

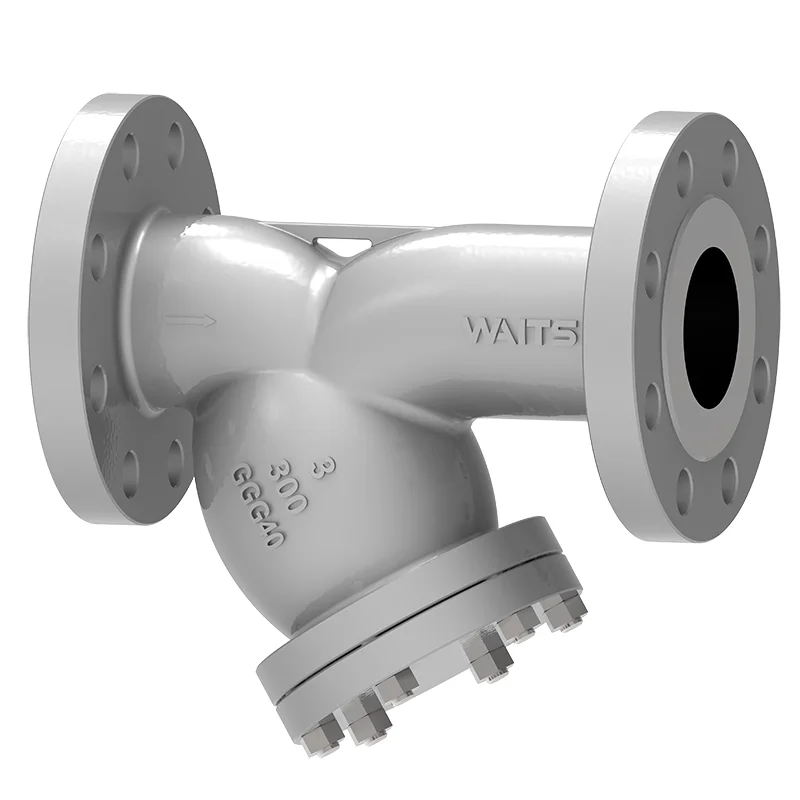

Ductile Iron Y Strainer
