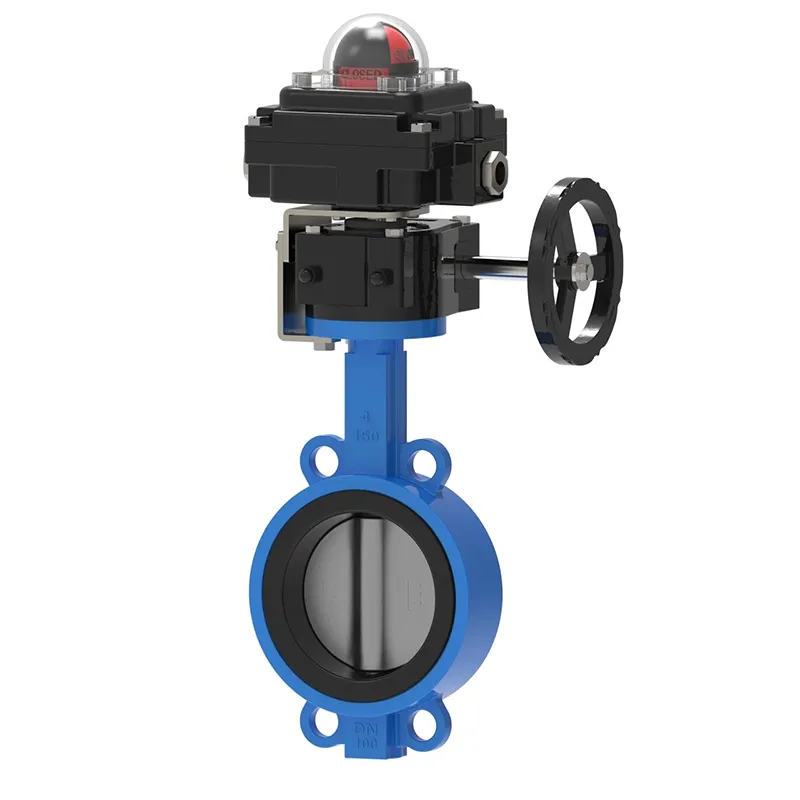

Läppäventtiili rajakytkimellä

Kun tehtaat ja niiden prosessit muuttuvat yhä monimutkaisemmiksi ja luottavat enemmän reaaliaikaiseen järjestelmäpalautteeseen, monet asiakkaat vaativat yhä enemmän sähköistä palautetta sekä manuaalisista että automaattisista venttiileistä. Jokainen venttiili on erilainen, joten Waits-venttiilin modifikaatio Butterfly Valve with Limit Switch tarjoaa räätälöityjä palveluita näyteventtiileihin ja tarvittaviin kytkinrasioihin perustuen.

Etu

Edullinen venttiilin asennon ilmaisintuote

Kuumasulateinen leivinjauhepinnoite

2-kanavainen yksinapainen kaksoisheitto (SPDT) mekaaninen kytkin, nimellisvirta 16 ampeeria

Voit ilmoittaa päällä/pois-tilan selvästi näkyvällä pallomaisella merkkivalolla

Nokka on helppo säätää ja kalibrointi paikan päällä on helppoa. Työkaluja ei tarvita.

Kaksi 1/2 tuuman NPT-putkiliitäntää

Butterfly Valve with Limit Switch on manuaalinen rajakytkin, joka sopii jopa 8 tuuman palloventtiileille ja läppäventtiileille. Venttiili täyttää ISO5211-standardin vaatimukset, täyttää NEMA 4X -luokituksen ja on varustettu sisäänrakennetulla lukituslaitteella. Vakio SPDT 10 ampeeri @ 120 VAC rajakytkin.

Rajakytkin on sähkömekaaninen laite, joka yhdistää toimilaitteen mekaanisesti sähkökytkimeen. Rajakytkin on ohjauslaite, joka saa virtansa esineen liikkeestä. Lyhyesti sanottuna rajakytkimet voivat valvoa muiden esineiden liikettä.

Mekaanisilla rajakytkimillä on korkea tarkkuus ja toistettavuus. Kosketusantureita käytetään esineiden läsnäolon ja sijainnin havaitsemiseen teollisessa toiminnassa.

Rajakytkimien tyypit jaetaan yleensä neljään luokkaan: viskityyppi, rullatyyppi, viputyyppi ja mäntätyyppi. Ne on määritetty normaalisti auki, normaalisti suljettuina tai molempina. Joissakin sovelluksissa rajakytkimet on korvattu lähestymisantureilla.

Kun esine joutuu kosketuksiin rajakytkimen vivun (tai männän) kanssa, vipu liikkuu ennalta määrätyn matkan, kunnes kosketin aktivoituu. Yliliike tarkoittaa vivun siirtymistä ennalta määrätyn matkan yli. pääkohdat.

Rajakytkimen erittely

Koska rajakytkimellä varustettu läppäventtiili on suunniteltu tiettyihin toimintoihin, jokainen rajakytkin on kalibroitava sovelluksen mukaan. Tarkista seuraavat parametrit arvioidaksesi rajakytkimen yhteensopivuutta kohdesovelluksesi kanssa.

Kuori: painevalettu alumiini: O-rengastiiviste

Valinnaiset 304 ja 316 ruostumattomat teräsrakenteet

Pinnoite: Polyesterijauhemaalaus (tuntia)

O-rengas: Nitriilikumi (vakio) -25 ℃ -85 ℃ (tunti)

Ympäristötyyppi: 4, 4X, IP67

Räjähdyssuojattu laatu: Cl 1 vyöhyke 1, Ex d IIC T6 Gb

Alueluokitus: Nema 4, Nema 7

Kiinnitys: ruostumaton teräs

Akseli: Namur ruostumaton teräs

Kaksi puolen tuuman NPT-kierrettä

Liitinriman koskettimet: 8

Käyttöjännite: 120VAC, 12VDC, 24VDC

Asennusteline: MB – 3,4:30 x 80, 130 K: 20, 30 (ruostumaton teräs)

Lämpötila-alue: -20 ℃ -85 ℃

Anturit: CROUZET mekaaninen kytkin (vakio), läheisyyskytkin (valinnainen)

Malli: IP-67 (N4), ALS-500M (räjähdyssuojattu)
