Kuinka pidennetty varsivaihteistolaippaläppäventtiili ratkaisee toiminnan esteet haudatuille ja eristettyille teollisuusputkistojärjestelmille?

1. Täydellinen rakennekoostumus ja ydintoimintaperiaate

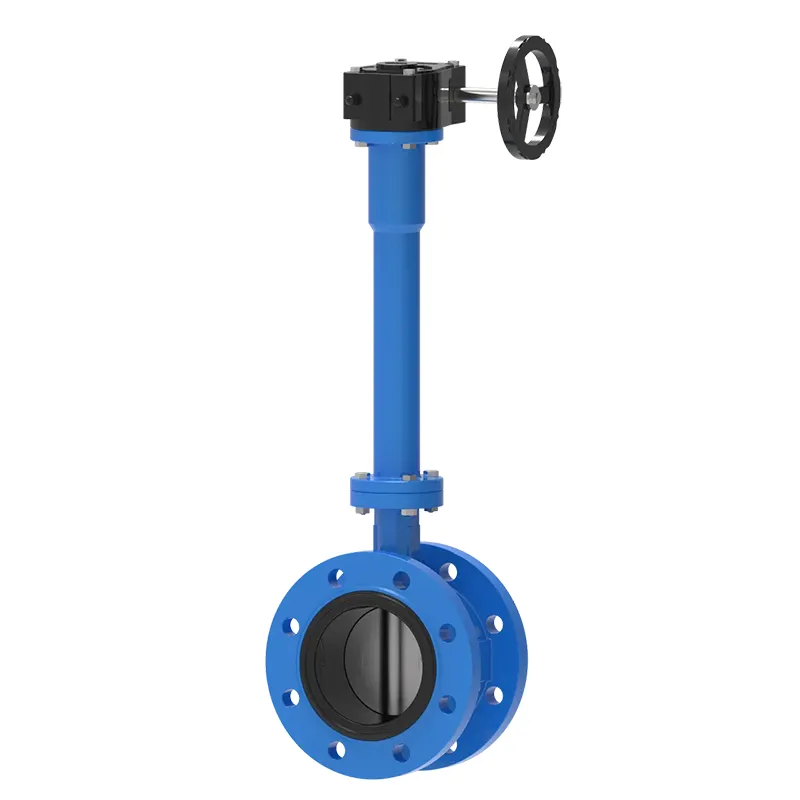

1.1 Laipan, pidennetyn varren ja hammaspyörän jaetun komponentin asettelu

Kolme keskeistä toiminnallista moduulia muodostavat koko venttiilirungon, joista jokainen suorittaa itsenäisiä putkiliitäntöjä, vääntömomentin siirtoa ja virtauksen säätötehtäviä. Kaksoislaipallinen venttiilirunko käyttää koko pintaa peittävää pulttiliitosmuotoa, joka muodostaa jäykät tiivistysliitokset yhteensopivien putkilinjan laippojen kanssa välttäen keskimääräisen vuodon riskin, joka johtuu kiekkoventtiilien löysästä kiinnityksestä pitkäaikaisen paineenvaihtelun aikana. Laajennettu karakokoonpano on erottuvin osa tavallisiin läppäventtiileihin verrattuna, ja se laajentaa vaihteiston ohjauspyörän saavutettavalle maalle tai laitealustalle erottaen toiminta-asennon haudatusta tai eristetystä venttiilin runko-osasta.

Pidennetyn varren yläosaan asennettu kierukkavaihteen alennuslaatikko muuntaa halkaisijaltaan suuren kiekon pyörittämiseen tarvittavan suuren vääntömomentin kevyeksi käsipyörän käyttövoimaksi, mikä vähentää tehokkaasti kuljettajien fyysistä työvoimaa. Vaihteiston sisällä tarkkuus mato- ja kierukkapyörän nivelrakenne voi lukita levyn mihin tahansa avautumiskulmaan ilman ylimääräisiä asemointikiinnittimiä, mikä toteuttaa vakaan kiinteän virtauksen säätötilan putkilinjan pitkäaikaista toimintaa varten. Kaikki pidennetyn varren sisällä olevat voimansiirron osat käyttävät integroitua spline-liitäntää, mikä varmistaa synkronoidun pyörimisen käsipyörän ja sisäisen perhoslevyn välillä ilman vaihteiston luistoa tuhansien avaus- ja sulkemisjaksojen jälkeen.

• Kaksoislaippainen jäykkä liitos parantaa tiivistyksen yleistä vakautta paineenvaihteluissa
• Mukautettava pidennetty varsi siirtää toimintapisteen pois haudatulta/eristetyltä alueelta
• Kierukkavaihteen vähennys vähentää käyttömomenttia suuren kaliiperin putkilinjan säätöä varten
• Integroitu spline-varsirakenne eliminoi vaihteiston luistovaurion riskin

1.2 Keskitason sieppaus- ja virtauksen säätömekanismi

Jatketun varren pohjapäähän kiinnitetty pyöreä perhoskiekko pyörii 90 astetta pystysuoran keskiakselin ympäri putkilinjan poikkileikkauksen täydellisen avaamisen, osittaisen kuristuksen ja täydellisen sulkemisen suorittamiseksi. Kun kiekko pyörii samansuuntaisesti väliaineen virtaussuunnan kanssa, putkilinja muodostaa esteettömän kulkureitin; Kun kiekon ulkoreuna pyörii kohtisuorassa virtaussuuntaan nähden, se sopii tiiviisti elastiseen tiivistysrenkaaseen venttiilin rungon sisällä, jotta nesteen, kaasun ja sekaväliaineen vuoto ei onnistu. Kulma-asteikolla varustettu vaihdelaatikko voi säätää kiekon pyörimiskulmaa tarkasti välillä 0-90 astetta, mikä mahdollistaa jatkuvan lineaarisen virtauksen säädön yksinkertaisten kahvaventtiileiden vain kaksitahoisen kytkinohjauksen sijaan.

Jatkettu kara on varustettu monikerroksisilla tiivistetiivistekomponenteilla venttiilin rungon ja pidennetyn holkin liitoksessa, mikä estää putkilinjan väliainetta tihkumasta ylöspäin karan rakoa pitkin vaihteen käyttöalueelle välttäen vaihteiston ruosteen ja käyttöosien väliaineen saastumisen. Tiivistesarja voidaan vaihtaa poistamatta koko venttiiliä putkistosta myöhemmän huollon aikana, mikä yksinkertaistaa huomattavasti vaikeasti purettavien, hautautuneiden venttiilien korjaustyötä paikan päällä.

2. Materiaalien yhteensopivuusstandardit runko-, varsi- ja tiivistekomponenteille

2.1 Venttiilin rungon ja levyn materiaalien luokitus eri väliaineympäristöihin

Materiaalilaadun valinta määrittää suoraan venttiilin pitkän aikavälin vakaan toimintajakson tietyissä väliaineen lämpötila- ja korroosio-olosuhteissa. Epoksipinnoitettua pallografiittirautaa olevaa venttiilirunkoa käytetään laajalti kunnallisissa vesihuolto-, palontorjunta- ja jäähdytysvesiputkissa, ja se kestää hyvin neutraalin veden väliaineen eroosiota ja alhaiset valmistusvaikeudet. Hiiliteräksinen WCB-runko soveltuu korkean lämpötilan höyryn ja öljyn siirtoputkiin säilyttäen vakaan mekaanisen lujuuden keskilämpötilassa 425 ℃ asti. Ruostumattomasta teräksestä valmistettu CF8/CF8M-runko sopii yhteen kemiallisten happo-emäs-sekoitusväliaine- ja rannikkosuolapitoisten vesiputkien kanssa, ja se kestää kloridi-ionien aiheuttamaa pistekorroosiota.

Perhoslevymateriaalin on oltava yhdenmukainen venttiilirungon korroosionkestävyyden kanssa, jotta vältetään sähkökemiallinen korroosio eri metallikontaktipintojen välillä. Ruostumattomasta teräksestä valmistettu päällyslevy on konfiguroitu syövyttäviä keskisuuria työolosuhteita varten, kun taas pronssiseoslevy on valittu merivettä kiertäviin putkiin, jotta estetään meren organismien tarttuminen ja elektrolyyttisen korroosion aiheuttamat vauriot. Kaikki metallivaluaihiot läpikäyvät jännityksenpoistokäsittelyn muovauksen jälkeen, mikä eliminoi valun aikana syntyvän sisäisen muodonmuutosjännityksen, mikä estää venttiilirungon halkeilun vuorotellen kylmässä ja kuumassa ympäristössä.

2.2 Laajennetun varren ja vaihteiston sisäisen vaihteiston materiaalistandardit

Pidennetty varsi kestää toistuvaa vääntökuormitusta pitkien avaus- ja sulkemisjaksojen aikana, joten käytetään erittäin lujaa ruostumatonta terästä 410 tai seosterästä 4140 materiaaleja, joissa on tiukka kovuuden säätö, jotta vältetään kipinöinti ja murtuminen vääntömomentin siirron aikana. Jatketun varren ulompi suojaholkki käyttää saumatonta teräsputkea, jossa on ruosteenestopinnoite, joka eristää maanalaisen maaperän kosteuden ja putkilinjan lämmöneristyshöyryn koskettamasta vääntömomentin voimansiirron ydinakselia, mikä pidentää huomattavasti pidennetyn varsikokoonpanon käyttöikää, joka on haudattu maan alle moniksi vuosiksi.

Vaihdelaatikon sisällä oleva mato ja kierukkapyörä ovat omaksuneet pronssiseoksesta vastaavan hiiliteräksen matorakenteen, joka muodostaa itsevoitelevan kitkaparin ristikon pyörimisen aikana, mikä vähentää säännöllistä rasvan huoltotiheyttä. Vaihdelaatikon kuoressa käytetään valettua alumiiniseosta, jolla on kevyt ja vahva hapettumiskestävyys, joka ei tuota raskasta ruostekerrosta estäen käsipyörän pyörimisen pitkäaikaisen ulkoaltistuksen tai maanalaisen holvin sijoittamisen jälkeen.

3. Vakioasennusvirtaus upotetulle ja eristettylle putkilinjalle

3.1 Asennusta edeltävän putkilinjan ja parametrien vahvistusvaiheet

Ennen venttiilin rungon nostamista ja liittämistä teknikkojen on vahvistettava kolme tuotteen mukautettua ydinparametria, jotta ne vastaavat paikan päällä olevaa putkilinjaa: todellinen haudattu syvyys tai eristeen paksuus tarvittavan laajennetun varren pituuden määrittämiseksi, putkilinjan nimellispaine sopivan laipan paineluokan valitsemiseksi ja keskikokoinen tyyppi tarkistaakseen, täyttävätkö kiekon ja tiivistemateriaalin korroosionestovaatimukset. Epäsopiva varren pituus aiheuttaa sen, että hammaspyörän käsipyörä uppoaa haudattuun holviin tai se peittyy putkilinjan eristyksellä, mikä menettää toimintakyvyn. väärä laipan paineluokka johtaa laipan tiivisteen vuotamiseen putkilinjan suunnittelupaineen alaisena.

Puhdista etu- ja takaputkistojen laipan tiivistepinta perusteellisesti, poista hitsauskuona, ruostepisteet ja kovat hiukkaskiinnikkeet välttääksesi elastisen tiivistetiivisteen naarmuuntumisen pultin kiristyksen aikana. Aseta sovitettu ei-metallinen litteä tiiviste kahden laipparyhmän väliin ja kohdista kaikki laipan pulttien reiät vaakasuoraan, jotta estetään tiivisteen epäkeskinen pursotus, joka johtuu venttiilirungon siirtymäasennuksesta, mikä muodostaa paikallisen väliainevuotokanavan pitkäaikaisen käytön jälkeen.

3.2 Haudatun putkilinjan erikoiskiinteä ja varren suojaustoiminto

Kun venttiilirungon laippa on täysin pultattu ja kiinnitetty ristikkäisellä symmetrisellä kiristyssarjalla, täytä lajiteltua hiekkaa venttiilin rungon ympärille kerroksittain tiivistämiseksi, jotta vältetään suurten kovien kivien pursottaminen suoraan venttiilin vaippaan aiheuttaen paikallista muodonmuutosta. Jatketun varren ulompi suojaholkki on käärittävä vedenpitävällä korroosionestokierremateriaalilla venttiilin rungosta maankäyttöalustalle, mikä estää maanalaisen pohjaveden ja syövyttävän maaperän koskettamasta varren metalliosia. Karan maadoituspäähän on varattu ontto suojakaivon kansi, joka voidaan avata suoraan käsipyörän ohjaamiseksi ilman laaja-alaista maankaivua myöhemmän tarkastuksen ja säädön yhteydessä.

Paksueristeisen sisäputkilinjan asennuksessa varaa pystysuora kanava, joka vastaa pidennetyn varren ulkohalkaisijaa putkilinjan eristeen käärintäkohdassa, älä kääri lämpöeristyspuuvillaa vaihteiston ja varren paljaan osan ympärille, jotta lämpö ei kerääntyisi vaihteiston voitelurasvan kulumiseen ja ylätiivisteen tiivisteosien vanhenemiseen. Suorita asennuksen jälkeen käsipyörän täysi avaus- ja sulkemistesti varmistaaksesi, että kiekko pyörii ilman jumiutumista ja että kulma-asteikon osoitin on yhdenmukainen todellisen virtauksen sieppaustilan kanssa.

• Ristisymmetrinen laippapultti kiristys estää tiivisteen epäkeskisen pursotusvuodon
• Vedenpitävä suojakääre pidennetylle varren haudalle maaperän korroosiota vastaan
• Varaa itsenäinen pystysuora kanava karalle eristyskääreen vaihteiston välttämiseksi
• Täysi iskun avaus-sulkeutumistesti poistaaksesi piilotetun levyn juuttumisvaaran asennuksen jälkeen

4. Teollisuuden ja kunnallisten putkilinjojen pääsovellusskenaariot

4.1 Kunnalliset maanalaiset vesihuolto- ja palontorjuntaputkiverkot

Kaupunkien kunnalliset vedenjakeluputket ja haudatut sammutusrengasputket ovat tämän pidennetyn varren laippaventtiilin laajimmin sovellettavia kenttiä. Suurin osa pääputkien haaroista lasketaan tienpinnan tai vihervyöhykemaan alle, ja tavalliset lyhytvarret venttiilit tarvitsevat laajamittaista kaivuutyötä joka kerta kun virtauksen säätöä tai putkilinjan katkaisuhuoltoa tehdään, mikä häiritsee suuresti kaupunkiliikennettä ja asukkaiden päivittäistä elämää.Jatkettu varsivaihteistolaippaläppäventtiililaajentaa käyttöpyörän käsipyörän maantarkastuskaivon asentoihin, ja kaikki avaus-, sulkemis- ja virtauksen kuristustoimenpiteet voidaan suorittaa vain avaamalla kaivon kansi ilman tienpinnan louhinta- ja putkilinjan maaperän täyttötyötä.

Kunnalliset palosuojaputket vaativat vakaata tiivistyskykyä hetkellisen painepiikin aikana, kun palopumput käynnistyvät. Kaksoislaippainen jäykkä liitos ja monikerroksinen elastinen tiivisterengasrakenne kestävät välittömän paineiskun ilman keskimääräistä vuotoa. Kierukkavaihteen itselukittuva rakenne voi pitää venttiilin täysin auki pitkän aikaa päivittäisessä valmiustilassa, eikä se sulkeudu automaattisesti putkilinjan vesivirtauksen tärinän takia, mikä varmistaa palontorjuntaveden esteettömän kulun hätätilanteissa.

4.2 Tehdaseristetyt keskimääräiset kuljetusputket

Kemiantehtaiden korkean lämpötilan höyryn, kuuman öljyn ja jäähdytetyn suolavesiputket tarvitsevat paksut lämmöneristyskerrokset keskilämpötilan häviön vähentämiseksi ja paikan päällä toimivien käyttäjien pintapalovammojen välttämiseksi. Jos käytetään tavallisia lyhytvartisia läppäventtiilejä, venttiilin ympärillä oleva eristekerros on leikattava auki joka kerta, kun virtausta säädetään, ja uusi lämmöneristyspuuvilla on käärittävä uudelleen käytön jälkeen, mikä johtaa toistuvaan lämmöneristysmateriaalien hukkaan ja putkilinjan toistuviin lämpöhäviöihin. Pidennetty varsirakenne erottaa käyttövaihteiston eristeen käärealueesta, putkilinjan eriste voidaan jatkuvasti kääriä kokonaisuutena ilman paikallista leikkaamista, mikä säilyttää koko putkilinjan täydellisen lämmöneristysvaikutuksen pitkään.

Laajamittainen elintarvikejalostus- ja lääketehtaiden puhtaan veden kiertoputkistot valitsevat myös tämän laippaläppäventtiilin, jossa on pidennetty varsivaihteisto. Täysin ruostumattomasta teräksestä valmistetut kosketusväliaineosat vastaavat saniteettistandardeja, ja vaihteiston toimintatila toteuttaa tarkan pienen alueen virtauksen säädön, joka voi vakaasti ohjata tuotantolaitteiden vaatimaa väliaineen virtausta ilman välitöntä suurta virtauksen vaihtelua, joka vaikuttaa tuotteen käsittelyn vakauteen.

4.3 Park maanalaiset sadevesi- ja jätevesiputket

Kampuksen, teollisuuspuiston ja asuinyhteisön haudatut sadevesi- ja viemärihaaraputket on haudattu vihermaan ja jalkakäytävien alle, ja hajallaan olevia tarkastuskaivoja on varattu väliajoin. Venttiilin pidennetty varsirakenne sopii täydellisesti näiden tarkastuskaivojen pystysyvyyteen, huoltohenkilöstö pääsee suoraan käsipyörään kaivon suussa menemättä syvään kaivoon käyttöä varten. Pallorautaventtiilirungon epoksikorroosionestopinnoite vastustaa orgaanisia epäpuhtauksia sisältävän jäteveden pitkäaikaista eroosiota, ja vaihdettavaa ulkotiivisterengasta voidaan huoltaa paikan päällä ilman kiinteää venttiilin irrottamista putkistosta.

• Kunnalliset haudatut vesiputket eliminoivat tien kaivutyöt venttiilin säädön aikana
• Eristetyt tehdasputket estävät lämpöpuuvillan toistuvan leikkaamisen ja uudelleenkäärimisen
• Paloputkiston vaihteiston itselukittuminen estää tahattoman sulkeutumisen vesivirtauksen tärinän vaikutuksesta
• Viemäriputkien korroosionestopinnoite mukauttaa pitkäaikaisen orgaanisen väliaineen eroosion

6. Säännölliset tarkastukset ja pitkän aikavälin korroosionestohuoltoohjeet

Hautautuneet ja eristetyt asennusympäristöt nopeuttavat venttiilin ulkoisten komponenttien ikääntymistä, joten standardoidut määräaikaistarkastus- ja huoltosyklit on muotoiltava erilaisten työolosuhteiden mukaan, jotta vältetään äkilliset tiivistysvauriot tai voimansiirron jumiutuminen putkilinjan käytön aikana.Jatkettu varsivaihteistolaippaläppäventtiilion jaettu vaihdettavien kuluvien osien suunnittelu, useimmat huoltotoimenpiteet voidaan suorittaa paikan päällä ilman putkilinjan sulkemista ja integroitua venttiilin purkamista, mikä lyhentää huomattavasti huoltotöiden aiheuttamaa putkistojärjestelmän seisokkiaikaa.

6.1 Vaihteen käyttöosien kuukausittaiset rutiinitarkastuskohteet

Avaa maadoitusluukun kansi tai putkilinjan eristysvarattu toimintakanava, pyöritä käsipyörää edestakaisin avataksesi ja sulkeaksesi koko iskun, tarkkaile, onko pyörimisprosessissa epänormaalia tukkeutumista ja epänormaalia kitkaääntä. Tarkista vaihdelaatikon kulma-asteikon osoitin varmistaaksesi, että ilmoitettu avautumisaste on yhdenmukainen levyn todellisen virtauksen sieppaustilan kanssa. Pyyhi pois pintapöly ja kosteat mutatahrat vaihteiston kuoresta, tarkista, onko varren tiivisteen yläpäässä keskimääräistä vuotojälkeä ja kirjaa vuotomäärä muistiin myöhempää tiivisteen vaihtojärjestelyä varten.

Jos vaihteisto on asennettu maanalaisiin kosteisiin tarkastuskaivoihin, pyyhi ulkokuori kuivalla rievulla kuukausittain poistaaksesi pintaan kiinnittyneet kondensoituneet vesipisarat, mikä estää alumiiniseoksen kuoren pinnan pitkäaikaista kosteaa korroosiota aiheuttamasta rei'itysvaurioita sisäiseen tiivistysrasvan onteloon. Jos käsipyörän pyörimisvastus selvästi kasvaa edelliseen tarkastukseen verrattuna, lisävoitelurasvaa on ruiskutettava vaihteistoon varatun rasvanruiskutussuuttimen kautta.

6.2 Vuosittainen syvä korroosionesto- ja tiivisteiden vaihtohuolto

Suorita pidennetyn varren ulomman suojaholkin täydellinen korroosionestotarkastus vuosittain, tarkista, onko ulkoisessa vedenpitävässä ruosteenestokierteisessä materiaalissa halkeamia, putoamista ja maavettä tihkumista holkin rakoon. Vaurioituneet ruosteenestokääreen osat on käärittävä uudelleen uudella vedenpitävällä kierremateriaalilla, ja liitosrako on tiivistetty ruosteenestoliimalla estääkseen maanalaisen syövyttävän aineen kosketuksen metallivarren akseliin.

Irrota ikääntyvä elastinen tiivisterengas venttiilirungon sisällä laipan purkamisen kautta putkilinjan vuosihuollon aikana, ja vaihda se uuteen tiivisterenkaaseen, joka vastaa väliaineen lämpötilaa ja korroosioluokkaa. Tarkasta perhoslevyn pinnan naarmu ja korroosioaste, kiillota ja korjaa levyn pinnan pienet ruostepisteet ja suorita lisäkorroosionestopinnoitus ennen venttiilin runkoon uudelleenasennusta. Kaikki vaihdetut vanhat tiivistystarvikkeet luokitellaan ja kierrätetään teollisuuden jätehuoltostandardien mukaisesti ilman satunnaista hävittämistä.

• Kuukausittainen täystahti käsipyörän pyörimistesti näytön vaihteiston tukkeutumisvaaran havaitsemiseksi
• Oikea-aikainen täydentävä vaihteistovoitelurasva, kun pyörimismomentti kasvaa selvästi
• Vaurioituneen varren ulomman vedenpitävän korroosionestokerroksen vuotuinen uudelleenkääriminen
• Vaihda vanhentunut sisäinen tiivisterengas putkilinjan säännöllisen seisokkihuollon aikana
