Mitkä ovat teollisuussovelluksissa käytetyt yleiset tarkistusventtiilit?

Teollisuusputkijärjestelmissä,takaiskuventtiilitovat tärkeitä osia, jotka takaavat yksisuuntaisen virtauksen ja lopettavat takaisinvirtauksen. Niiden toiminta on välttämätöntä saastumisen estämiseksi, järjestelmän tehokkuuden säilyttämiselle ja laitteiden suojaamiseksi. Useat muuttujat, mukaan lukien nestetyyppi, paine ja virtausolosuhteet, vaikuttavat tietyn sovelluksen tarkistusventtiilin tyypin valintaan. Alla tutkitaan suosituimpia teollisuusasetuksissa käytettyjä takaiskuventtiilejä.

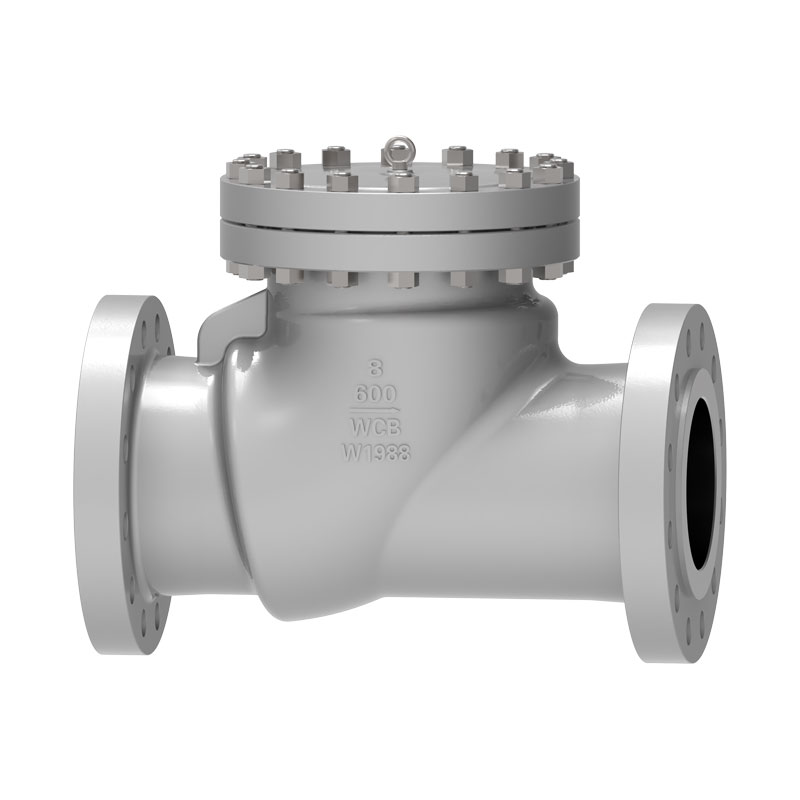

Kello 1. Kääntöventtiili

Kuinka se toimii:

Kääntöventtiilissä on saranoitu levy tai läppä, joka kääntyy auki, kun neste virtaa eteenpäin. Kun virtaus pysähtyy tai kääntyy, painovoima tai takapaine aiheuttaa levyn kääntymisen, estäen takaisinvirtauksen.

Sovellukset:

- vesi- ja jätevesijärjestelmät

- Öljy- ja kaasuputket

- Pumppausjärjestelmät

Edut:

- Yksinkertainen suunnittelu

- Sopii matalapaineisiin järjestelmiin

- Pienin paineen pudotus käytön aikana

2. pallon takaiskuventtiili

Kuinka se toimii:

Kuulakorkoventtiili käyttää pallomaista palloa käänteisen virtauksen estämiseen. Kun neste virtaa haluttuun suuntaan, pallo liikkuu pois venttiilin istuimesta. Kun virtaus pysähtyy tai kääntyy, pallo palaa istuimelle tiivistäen venttiilin.

Sovellukset:

- kemiallinen prosessointi

- Ruoka- ja juomateollisuus

- lietteen käsittelyjärjestelmät

Edut:

- Kompakti suunnittelu

- tehokas käsittelemään viskoosisia nesteitä tai lietteitä

- Pienet huoltovaatimukset

3. Nostoventtiili

Kuinka se toimii:

Hississätakaventtiili, levy nostetaan pystysuoraan istuimelta eteenpäin nestevirtauksella. Kun virtaus kääntyy, levy palaa istuimelle ja sulkee venttiilin.

Sovellukset:

- Höyryjärjestelmät

- Korkeapaineputket

- Kaasusovellukset

Edut:

- Ihanteellinen korkeapainesovelluksiin

- tarjoaa tiukan tiivisteen takaisinvirtausta vastaan

- Soveltuu vaakasuoraan ja pystysuoraan asennukseen

4. Kalvojen takaiskuventtiili

Kuinka se toimii:

Joustava kalvo toimii tiivistysmekanismina tässä venttiilissä. Eteenpäin suuntautuva virtaus nostaa kalvoa, jolloin neste kulkee, kun taas takaisinvirta painaa sitä venttiilin istuinta vasten käänteisen virtauksen estämiseksi.

Sovellukset:

- lääketeollisuus

- elintarvikkeiden jalostus

- syövyttävät nestejärjestelmät

Edut:

- Erinomainen herkkien tai syövyttävien nesteiden käsittelemiseen

- tarjoaa saastumattoman sinetin

- hiljainen toiminta

5. Duckbill -takaiskuventtiili

Kuinka se toimii:

Tämä venttiili avautuu ankan laskuun, kun nestepaine työntyy sitä vasten ja sulkeutuu tiukasti takapaineen alla.

Sovellukset:

- Meri- ja jätevesijärjestelmät

- sadeveden hallinta

- Outon järjestelmät

Edut:

- joustava ja kevyt

- Ei-mekaaninen toiminta

- tukkeutumisenkestävä

6. Kiekko -takaventtiili

Kuinka se toimii:

Tämä kompakti venttiili sopii kahden putkilaivan välillä ja siinä on levy, joka keinuu tai nostetaan eteenpäin virtauksen sallimiseksi. Kun virtaus kääntyy, levy sulkeutuu estäen takaisinvirtauksen.

Sovellukset:

- Avaruusrajoitetut järjestelmät

- LVI -järjestelmät

- kemiallinen prosessointi

Edut:

- Kevyt ja kompakti muotoilu

- Pienin paineen pudotus

- Helppo asentaa

7. Hiljainen tarkistusventtiili

Kuinka se toimii:

Hiljaiset takaiskuventtiilit käyttävät jousikuormittua mekanismia saadaksesi venttiili nopeasti virtauksen pysähtyessä estäen vesivasaran (äkillisen virtauksen kääntymisen aiheuttama paineen nousu).

Sovellukset:

- LVI -järjestelmät

- Vesihuoltoverkot

- Pumppausjärjestelmät

Edut:

- eliminoi vesivasaran

- hiljainen toiminta

- kestävä ja tehokas

Asianmukaisen tarkistusventtiilin valitseminen

Ota huomioon seuraavat elementit, kun valitset tarkastusventtiilin sovelluksesi:

Tee, että nestetyyppi on yhteensopiva venttiilin materiaalin kanssa.

Valitse venttiili, joka pystyy hallitsemaan järjestelmän paineita ja virtausnopeuksia.

- Asennustila: Kiekkojen takaiskuventtiilit ja muut pienet valinnat ovat täydellisiä suljettuihin tiloihin.

Huoltovaatimukset: Valitse tärkeille järjestelmille venttiilit, jotka vaativat vähemmän ylläpitoa.

Lopuksi

Teollisuussovelluksissa tarkistusventtiilit ovat välttämättömiä, koska ne tarjoavat yksisuuntaisen, sileän virtauksen ja lopettavat takaisinvirtauksen. Jokaisella takaiskuventtiilin muotolla keinuvasta ja pallosta kalvo- ja ankkapohjatyyppeihin on erityisiä etuja, jotka ovat sopivia tietyille järjestelmille ja aloille. Parhaan venttiilin valitseminen järjestelmän suorituskyvyn ja luotettavuuden parantamiseksi voidaan helpottaa, jos tiedät sen ominaisuudet.
